18V Trafo 18V 22VA 1,22A Ersatztrafo für Torsteuerungen

18V 22VA Trafo 18V Transformator 18V 1222mA Ersatztrafo für Platinen

Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit ähnlicher Leistung

• Leistung 22VA ( ersetzt somit auch 15VA / 16VA / 18VA 20VA Trafos )
•  Primärspannung 230V AC
• Sekundärspannung 1 = 18VAC
• Strom der Sekundärwicklung 1 = 1222mA = 1,22A
•  Montage PCB Platine mit Lötstiften oder Kabel anlöten
• Wärmeklasse T 50B

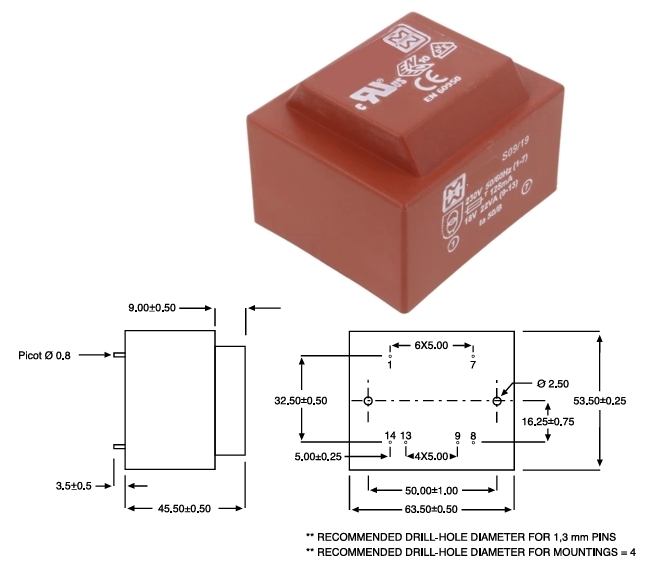

• Abmessungen siehe auch weitere Bilder :
• Ableitung der Sekundärwicklung 9-13 = Ausgang ( Pinlayout RM: 5-20-5mm )
•  Abstand Primär zu Sekundär = 32,5mm
•  Ableitung der Primärwicklung 1-7 = 230V Eingang ( Pinlayout RM: 30mm )
•  Äußere Abmessungen L: 63,5mm B: 53,5mm H: 45,5mm
• Elektrischer Widerstand der Isolierung 4kV/60s
