4pol KFZ Kamerastecker 4pol Mini Tuchel Löstecker für KFZ Kamera Ersatzstecker für Transporterkamera Wohnmobilkameras usw
5,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "4pol KFZ Kamerastecker 4pol Mini Tuchel Löstecker für KFZ Kamera Ersatzstecker für Transporterkamera Wohnmobilkameras usw"
KFZ Kamerastecker 4pol für KFZ Kamera Lötstecker Ersatzstecker für Transporterkamera Wohnmobilkameras usw
4pol Mini-Tuchel Schwarzes Inlet an der Kbelkupplung =ca. DM 9mm
4poli Kupplung = 4polige Kabelbuchse bzw. Kabelkupplung
Metallausführung mit Lötanschlüsse ( Lötkelche )
Weitere Abmessungen Infos usw. siehe auch weitere Bilder Zeichnung

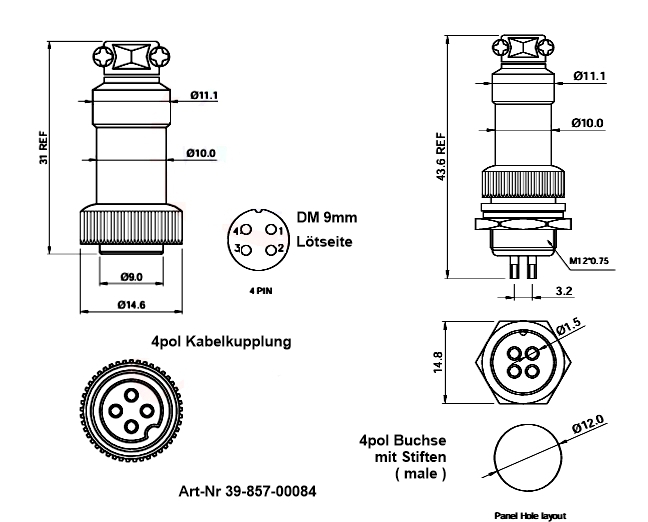

Abmessungen siehe auch weitere Bilder = Zeichnung :
Durchmesser der 4pol Kabelkupplung schwarzer Schaft ca. 9,0mm ( 8,8-9,0mm )
Durchmesser Überwurfmutter = Schraubring ca. 14,8mm ( Schraubhülse: 14,6mm )
Gesamtlänge ca.: 33mm
Kabeleinlass für Rundkabel bis 5,0mm Durchmesser
Kontaktstift Durchmesser 1,5mm
Typischer Einsatz meist Niederspannung bis 60V AC/DC max 5A je Kontaktstift
Lieferumfang:
1x 4pol Kabelkupplung mit
1x 4pol Einbauchstecker ( male ) wie in Abbildung
