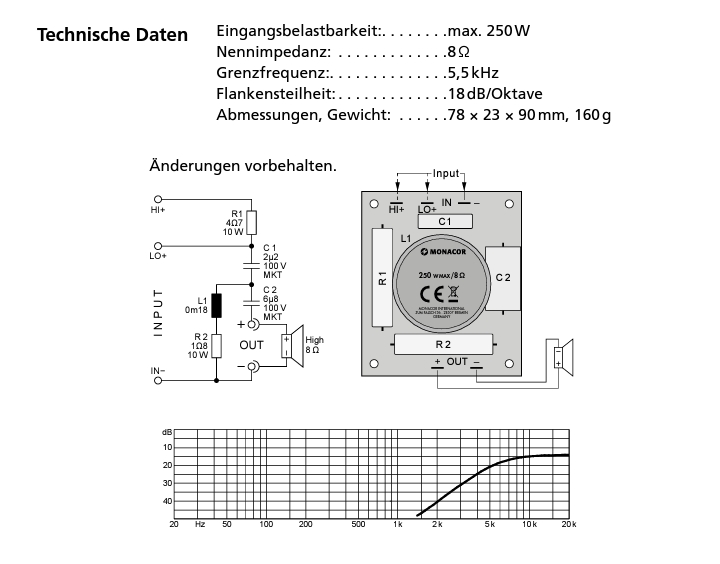

Hochton Weiche 8ohm 250Watt ab 5500Hz

Lautsprecher Schutzschaltung Gegen Überlastung von Lautsprechern durch Überpegelspitzen. usw. Universell geeignet für Hochtöner, PA-Hörner, Mitteltöner, Basslautsprecher, PA-Systeme, Boxen aller Art und auch Unterwasserlautsprecher   Die max. zulässige Leistung ist zwischen 20....200 Watt bei 8-Ohm Lautsprechern stufenlos einstellbar. Die max. zulässige Leistung ist zwischen 40....400 Watt bei 4-Ohm Lautsprechern stufenlos einstellbar. Eine sinnvolle Einheit, um z.B. Lautsprecher aller Art auch Unterwasserlautsprecher optimal zu schützen Auch ein nachträglicher Einbau in vorhandene Systeme ist leicht möglich Durch das technische Konzept besteht aber auch die Möglichkeit, das Modul als sicheren Schutz im gesamten Audiobereich von 20-20000Hz einzusetzen. Unterhalb der Schaltschwelle wird die Tonqualität nicht beeinflusst, nach Beseitigung der Leistungsspitzen schaltet das Modul selbständig wieder ein Anschluss erfolgt unmittelbar nach dem Verstärkerausgang in die Zuleitung des Lautsprecher. Die Leistung muß generell mittels Schraubendreher zuvor noch eingestellt werden. Anschlüße über 4,8mm Flachstecker Abmessungen H:43mm Bautiefe Gehäuse: 39mm (mit Steckkontakten= 57mm) Baubreite nur Gehäuse: 52mm / Mit Befestigungsnase: 76mm

2,5A Polyswitch Polyfuse Schutzelement  Universell verwendbar für Netzteile, Stromversorgung, Motoren, Platinen usw.    Ideal auch als Lautsprecherschutz wird auch zum Schutz bis ca 220-250W für Hoch- und Mitteltonlautsprecher auch verwendet  Das Schutzelement Lautsprecher Schutzelement wird zum Schutz für Hoch- und Mitteltonlautsprecher verwendet. Es wird zwischen der Frequenzweiche und dem zu schützenden Lautsprecher geschaltet und reagiert bei Überstrom sprungartig hochohmig. Durch dieses Verhalten wird der Strom in der Schwingspule auf einen kleinen Wert begrenzt. Bei kleiner Leistung versetzt sich das Schutzelement wieder in seinen Normalzustand, wodurch kein Austausch nötig ist. Alle Leistungsangaben in Watt sind angegeben in Verbindung mit der Frequenzweiche und beschreiben die Belastbarkeit des Lautsprechers.  Körper aus Polymer PTC, kleine Bauform selbständig rücksetzende Sicherungsbauelemente geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Schutz gegen Überstrom und Kurzschluss von Geräten... Baugruppen... Stromversorgung ... Lautsprechern usw. Das Polyswitch-Bauelement auf Polymerbasis ist ein selbstrückstellendes Sicherungselement. Die Wirkungsweise begründet sich auf den PTC-Effekt. Im Normalbetrieb ist der Widerstand des PolySwitch-Bauelementes sehr gering, so dass nur geringe Leistungsverluste auftreten. Im Fehlerfall, z. B. Kurzschluss oder Überstrom, erhöht sich der Widerstandswert dieses Bauteils und schützt das Gerät, Baugruppe oder auch Lautsprecher. Nach Beseitigung des Fehlers und abgeschalteter Versorgungsspannung, kehrt das PolySwitch-Bauelement schnell in seinen niederohmigen Zustand zurück Technische Daten: Polyswitch Fuse Sicherungen Ausrichtung radial kleine Bauform zum verlöten selbstständig rücksetzende Sicherung geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Betriebstemperatur -40 °C - 85 °C Anwendung:     Lautsprecher, Stromversorgung, Motoren, Lautsprecher,     bis zu einer Maximalspannung von 72V eff Auslösestrom 2,5A = 2500mA Abschaltkurve / Auslösekurve = P ( siehe Tabelle = weitere Bilder typisch Time to Rip max 15,6-Sek. oder kürzer je nach Stromanstieg ) Widerstandswert ca. 0,08-ohm ca 0,13 Ohm (nach ca 1 h) bei Auslösung entsprechend hochhohmig Abmessungen    Durchmesser: 20,8mm  ( A max )    Bauhöhe bis Knick in Beine max 28,4mm ( B max )    Ratermaß : RM 10,2mm ( E max )

0,9A = 900mA Polyswitch Polyfuse Schutzelement Universell verwendbar für Netzteile, Stromversorgung, Motoren, Platinen usw.   Ideal auch als Lautsprecherschutz wird auch zum Schutz bis ca 100W für Hoch- und Mitteltonlautsprecher auch verwendet Das Schutzelement Lautsprecher Schutzelement wird zum Schutz für Hoch- und Mitteltonlautsprecher verwendet. Es wird zwischen der Frequenzweiche und dem zu schützenden Lautsprecher geschaltet und reagiert bei Überstrom sprungartig hochohmig. Durch dieses Verhalten wird der Strom in der Schwingspule auf einen kleinen Wert begrenzt. Bei kleiner Leistung versetzt sich das Schutzelement wieder in seinen Normalzustand, wodurch kein Austausch nötig ist. Alle Leistungsangaben in Watt sind angegeben in Verbindung mit der Frequenzweiche und beschreiben die Belastbarkeit des Lautsprechers.  Körper aus Polymer PTC, kleine Bauform selbständig rücksetzende Sicherungsbauelemente geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Schutz gegen Überstrom und Kurzschluss von Geräten... Baugruppen... Stromversorgung ... Lautsprechern usw.  Das Polyswitch-Bauelement auf Polymerbasis ist ein selbstrückstellendes Sicherungselement. Die Wirkungsweise begründet sich auf den PTC-Effekt. Im Normalbetrieb ist der Widerstand des PolySwitch-Bauelementes sehr gering, so dass nur geringe Leistungsverluste auftreten. Im Fehlerfall, z. B. Kurzschluss oder Überstrom, erhöht sich der Widerstandswert dieses Bauteils und schützt das Gerät, Baugruppe oder auch Lautsprecher.  Nach Beseitigung des Fehlers und abgeschalteter Versorgungsspannung, kehrt das PolySwitch-Bauelement schnell in seinen niederohmigen Zustand zurück Technische Daten: Polyswitch Fuse Sicherungen Ausrichtung radial kleine Bauform zum verlöten selbstständig rücksetzende Sicherung geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Betriebstemperatur -40 °C ... + 85 °C Anwendung:     Lautsprecher, Stromversorgung, Motoren, Lautsprecher uvwm.      bis zu einer Maximalspannung von 72V eff  Auslösestrom = 0,90A = 900mA Abschaltkurve / Auslösekurve = K ( siehe Tabelle = weitere Bilder typisch Time to Rip max 7,2-Sek. oder kürzer je nach Stromanstieg ) Widerstandswert ca. 0,20-ohm ca 0,31 Ohm (nach ca 1 h) bei Auslösung entsprechend hochhohmig Abmessungen    Durchmesser: 11,2mm  ( A max )    Bauhöhe bis Knick in Beine max 15,8mm ( B max )    Ratermaß : RM 5,08mm ( E max )

1,35A Polyswitch Polyfuse Schutzelement  Universell verwendbar für Netzteile, Stromversorgung, Motoren, Platinen usw.   Ideal auch als Lautsprecherschutz wird auch zum Schutz bis ca 120-140W für Hoch- und Mitteltonlautsprecher auch verwendet Das Schutzelement Lautsprecher Schutzelement wird zum Schutz für Hoch- und Mitteltonlautsprecher verwendet. Es wird zwischen der Frequenzweiche und dem zu schützenden Lautsprecher geschaltet und reagiert bei Überstrom sprungartig hochohmig. Durch dieses Verhalten wird der Strom in der Schwingspule auf einen kleinen Wert begrenzt. Bei kleiner Leistung versetzt sich das Schutzelement wieder in seinen Normalzustand, wodurch kein Austausch nötig ist. Alle Leistungsangaben in Watt sind angegeben in Verbindung mit der Frequenzweiche und beschreiben die Belastbarkeit des Lautsprechers.  Körper aus Polymer PTC, kleine Bauform selbständig rücksetzende Sicherungsbauelemente geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Schutz gegen Überstrom und Kurzschluss von Geräten... Baugruppen... Stromversorgung ... Lautsprechern usw. Das Polyswitch-Bauelement auf Polymerbasis ist ein selbstrückstellendes Sicherungselement. Die Wirkungsweise begründet sich auf den PTC-Effekt. Im Normalbetrieb ist der Widerstand des PolySwitch-Bauelementes sehr gering, so dass nur geringe Leistungsverluste auftreten. Im Fehlerfall, z. B. Kurzschluss oder Überstrom, erhöht sich der Widerstandswert dieses Bauteils und schützt das Gerät, Baugruppe oder auch Lautsprecher. Nach Beseitigung des Fehlers und abgeschalteter Versorgungsspannung, kehrt das PolySwitch-Bauelement schnell in seinen niederohmigen Zustand zurück Technische Daten: Polyswitch Fuse Sicherungen Ausrichtung radial kleine Bauform zum verlöten selbstständig rücksetzende Sicherung geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Betriebstemperatur -40 °C ..... + 85 °C Anwendung:     Lautsprecher, Stromversorgung, Motoren, Lautsprecher uvwm.      bis zu einer Maximalspannung von 72V eff Auslösestrom = 1,35A = 1350mA Abschaltkurve / Auslösekurve = M ( siehe Tabelle = weitere Bilder typisch Time to Rip max 9,6-Sek. oder kürzer je nach Stromanstieg ) Widerstandswert ca. 0,19-ohm ca 0,25 Ohm (nach ca 1 h) bei Auslösung entsprechend hochhohmig Abmessungen    Durchmesser: 14,5mm  ( A max )    Bauhöhe bis Knick in Beine max 19,1mm ( B max )    Ratermaß : RM 5,08mm ( E max )

1,6A Polyswitch Polyfuse. Universell verwendbar für Netzteile, Stromversorgung, Motoren, Platinen usw.  Ideal auch als Lautsprecherschutz wird auch zum Schutz bis ca 160W für Hoch- und Mitteltonlautsprecher auch verwendet Das Schutzelement Lautsprecher Schutzelement wird zum Schutz für Hoch- und Mitteltonlautsprecher verwendet. Es wird zwischen der Frequenzweiche und dem zu schützenden Lautsprecher geschaltet und reagiert bei Überstrom sprungartig hochohmig. Durch dieses Verhalten wird der Strom in der Schwingspule auf einen kleinen Wert begrenzt. Bei kleiner Leistung versetzt sich das Schutzelement wieder in seinen Normalzustand, wodurch kein Austausch nötig ist. Alle Leistungsangaben in Watt sind angegeben in Verbindung mit der Frequenzweiche und beschreiben die Belastbarkeit des Lautsprechers.   Körper aus Polymer PTC, kleine Bauform selbständig rücksetzende Sicherungsbauelemente geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Schutz gegen Überstrom und Kurzschluss von Geräten... Baugruppen... Stromversorgung ... Lautsprechern usw. Das Polyswitch-Bauelement auf Polymerbasis ist ein selbstrückstellendes Sicherungselement. Die Wirkungsweise begründet sich auf den PTC-Effekt. Im Normalbetrieb ist der Widerstand des PolySwitch-Bauelementes sehr gering, so dass nur geringe Leistungsverluste auftreten. Im Fehlerfall, z. B. Kurzschluss oder Überstrom, erhöht sich der Widerstandswert dieses Bauteils und schützt das Gerät, Baugruppe oder auch Lautsprecher. Nach Beseitigung des Fehlers und abgeschalteter Versorgungsspannung, kehrt das PolySwitch-Bauelement schnell in seinen niederohmigen Zustand zurück Technische Daten: Polyswitch Fuse Sicherungen Ausrichtung radial kleine Bauform zum verlöten selbstständig rücksetzende Sicherung geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Betriebstemperatur -40 °C ..... + 85 °C Anwendung:     Lautsprecher, Stromversorgung, Motoren, Lautsprecher uvwm.      bis zu einer Maximalspannung von 72V eff Auslösestrom 1,6A = 1600mA Abschaltkurve / Auslösekurve = N ( siehe Tabelle = weitere Bilder typisch Time to Rip max 11,4-Sek. oder kürzer je nach Stromanstieg ) Widerstandswert ca. 0,14-ohm ca 0,22 Ohm (nach ca 1 h) bei Auslösung entsprechend hochhohmig Abmessungen    Durchmesser: 16,3mm  ( A max )    Bauhöhe bis Knick in Beine max 20,8mm ( B max )    Ratermaß : RM 5,08mm ( E max )
