ELA 100V Lautstärkeregler UP 12/24W Weiss mit 24V Pflichtrufrelais

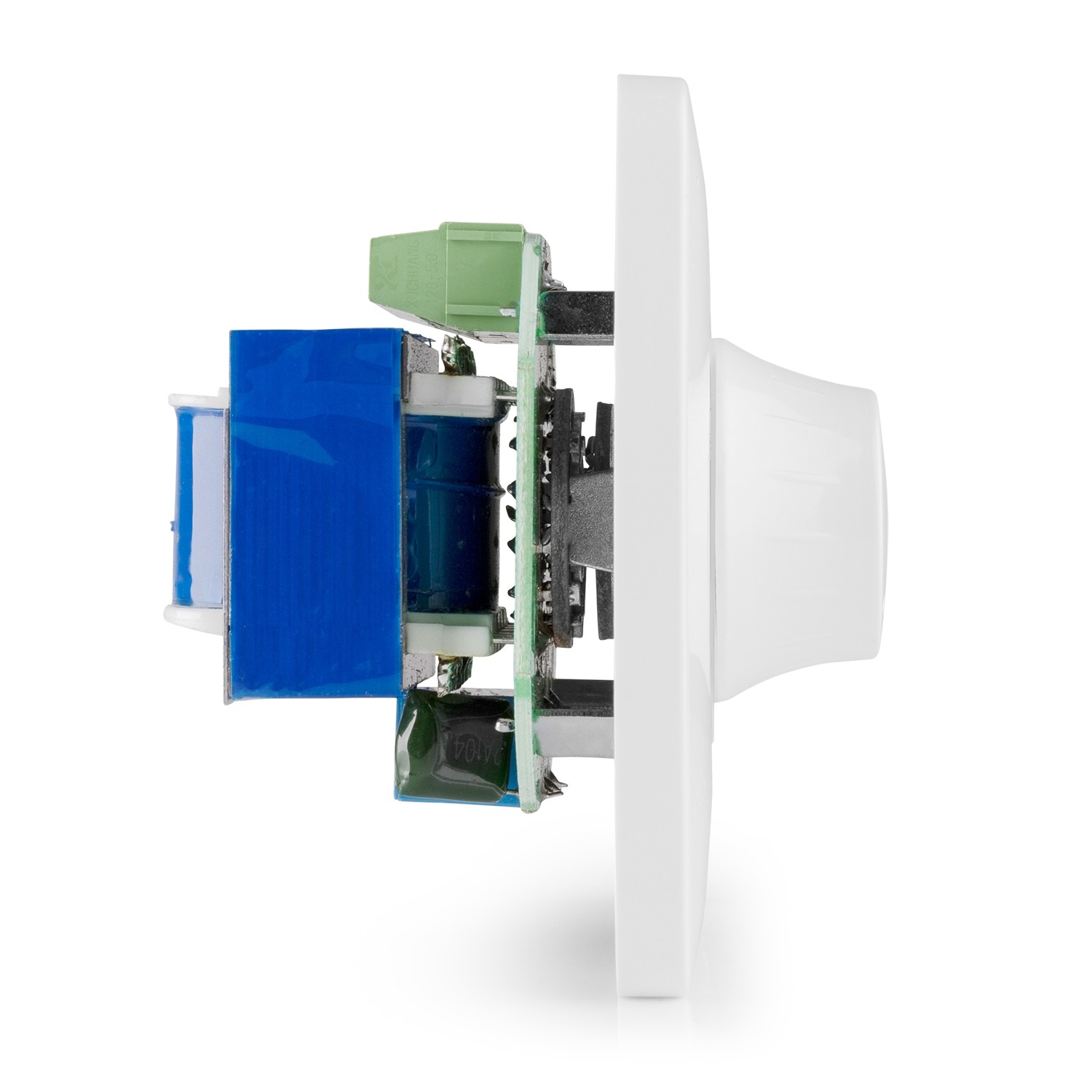

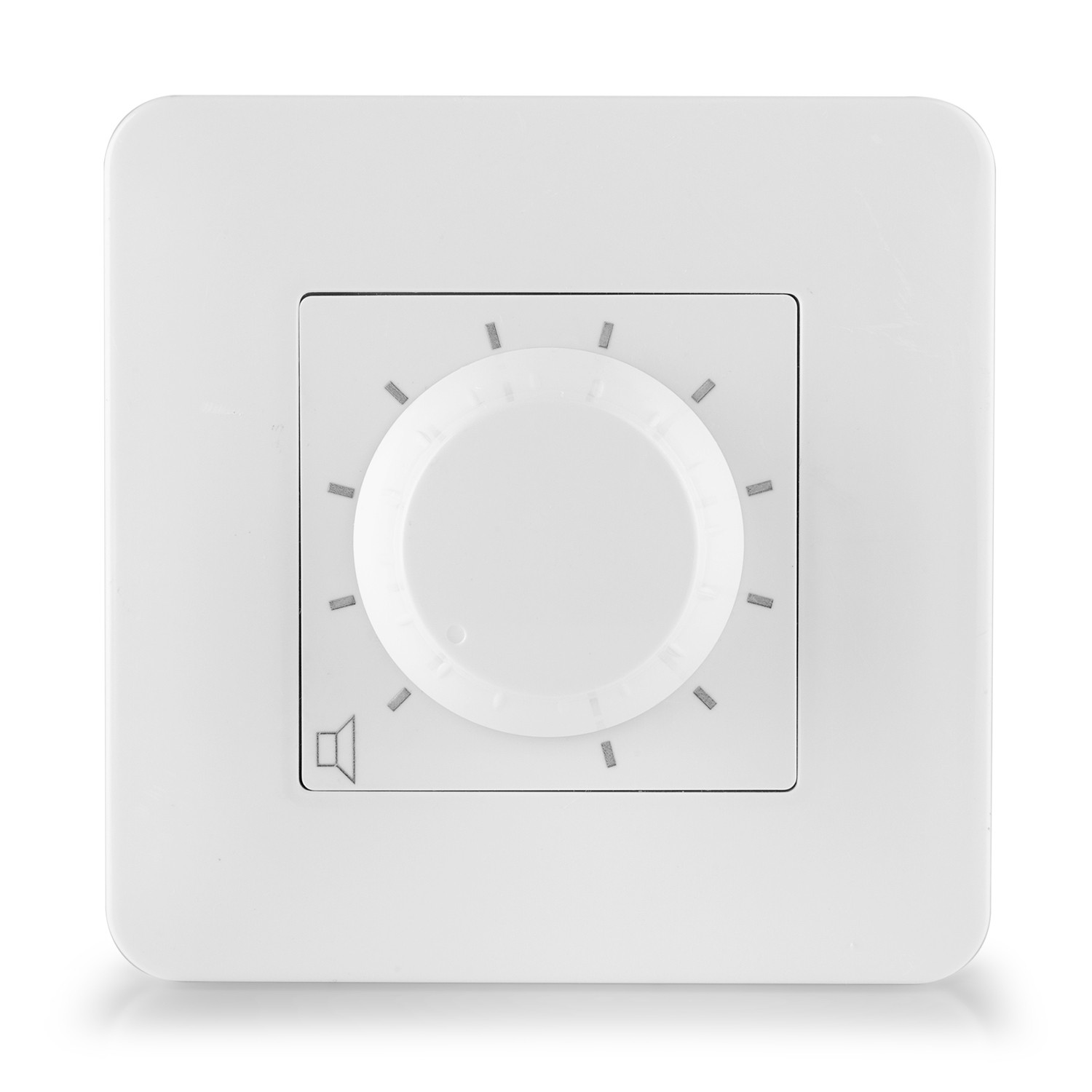

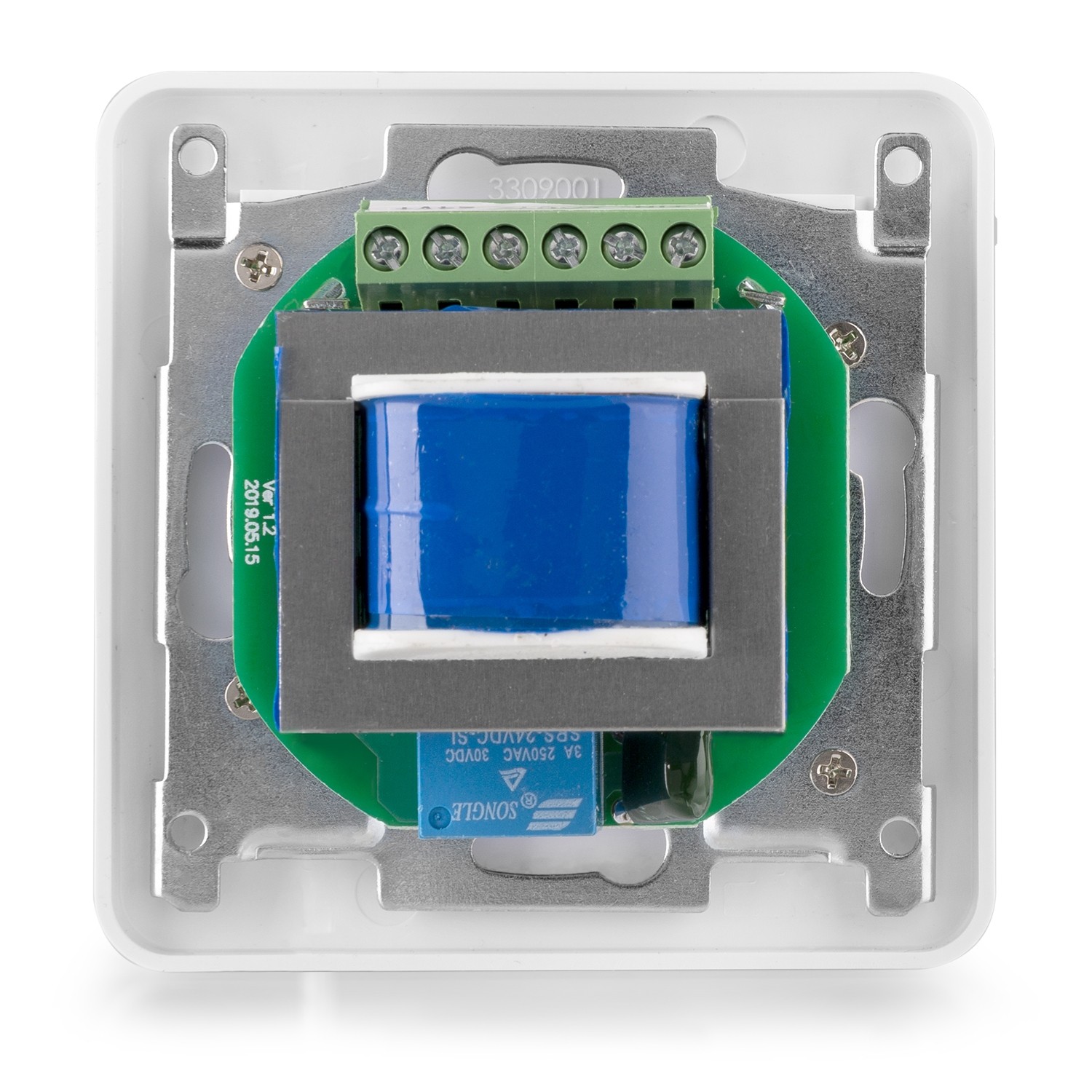

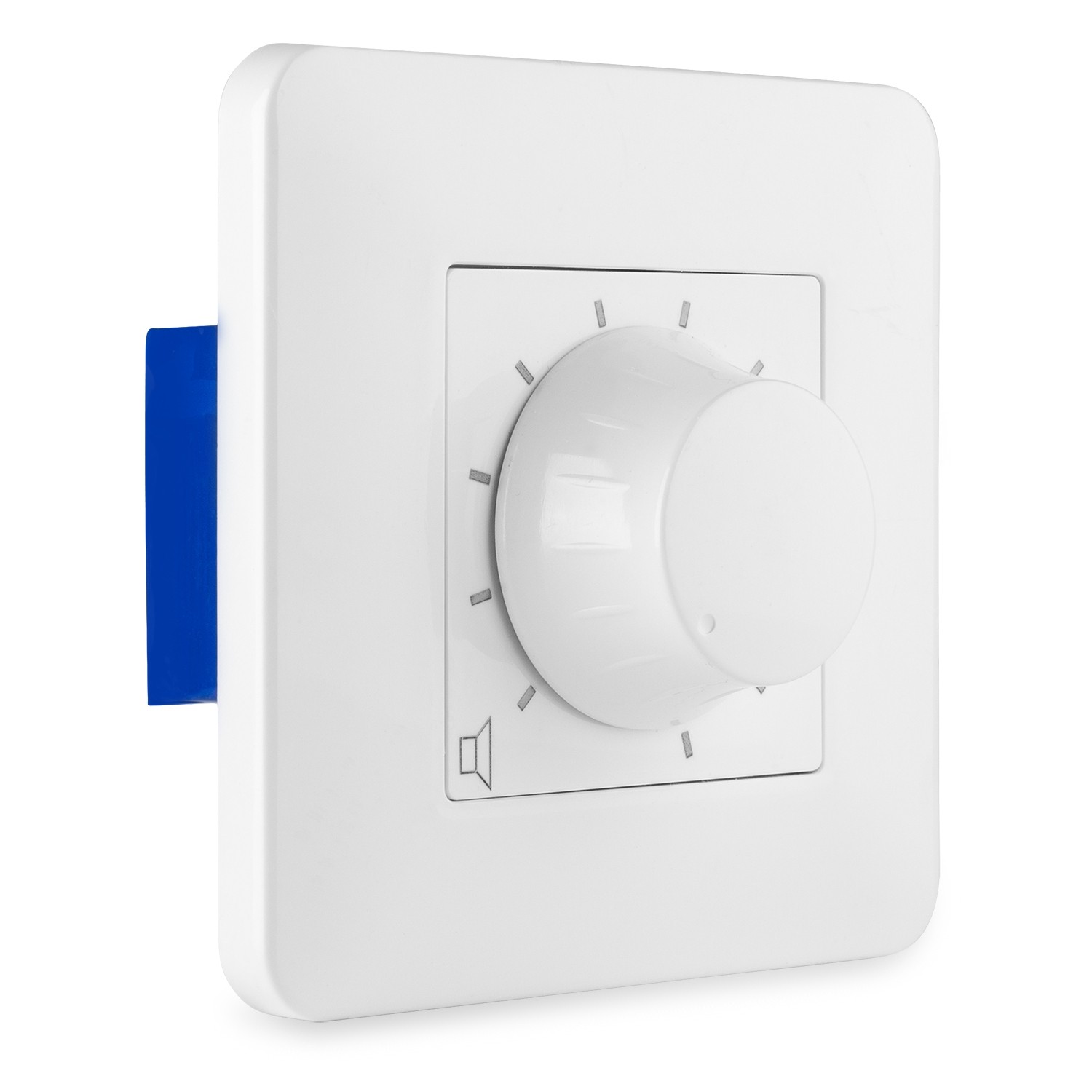

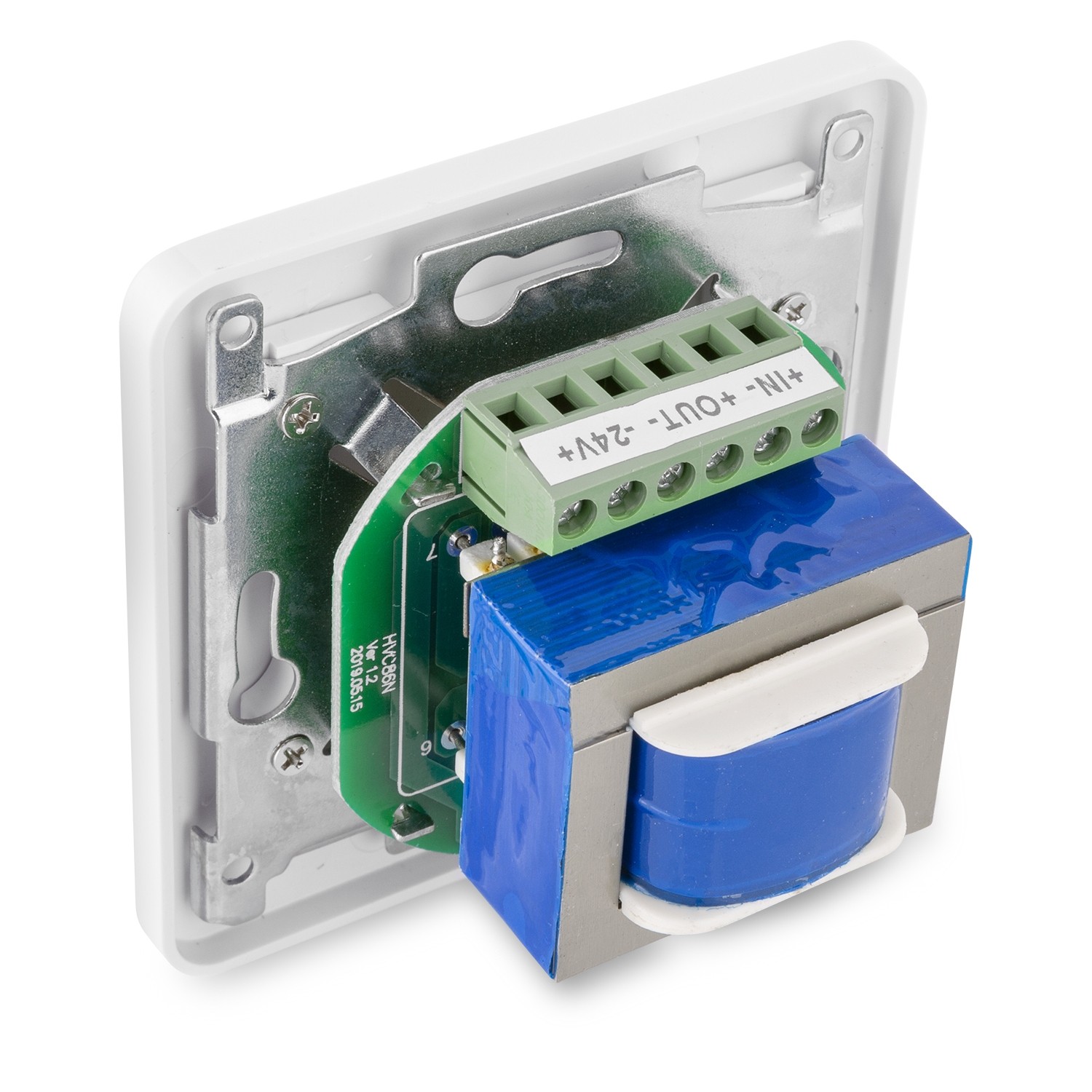

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er Schalterdose Abschwächung in 10/11 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Für die 100V ELA Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden optionalen Einbaugehäusen  Technische Daten: Frequenzbereich 50...18.000Hz  Nennbelastbarkeit 20W RMS bzw. 40W Musikleistung Pflichtempfang Relais: Ja integriert   Abmessungen Frontblende 80x80mm  Einbautiefe 45mm Anschluss durch Schraubklemmen Frontplatte und Knopf abnehmbar 2x Klemmen 100V ELA Audio Eingang und 2x Klemmen 100V ELA Audio Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Umstellbare Jumper nicht vorhanden Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm Optional passendes AP/UP Gehäuse siehe (Zubehör-Register) 43-891-00265 = 1-fach Aufputzgehäuse Rückseite offen 43-891-00520 = 2-fach Aufputzgehäuse Rückseite offen

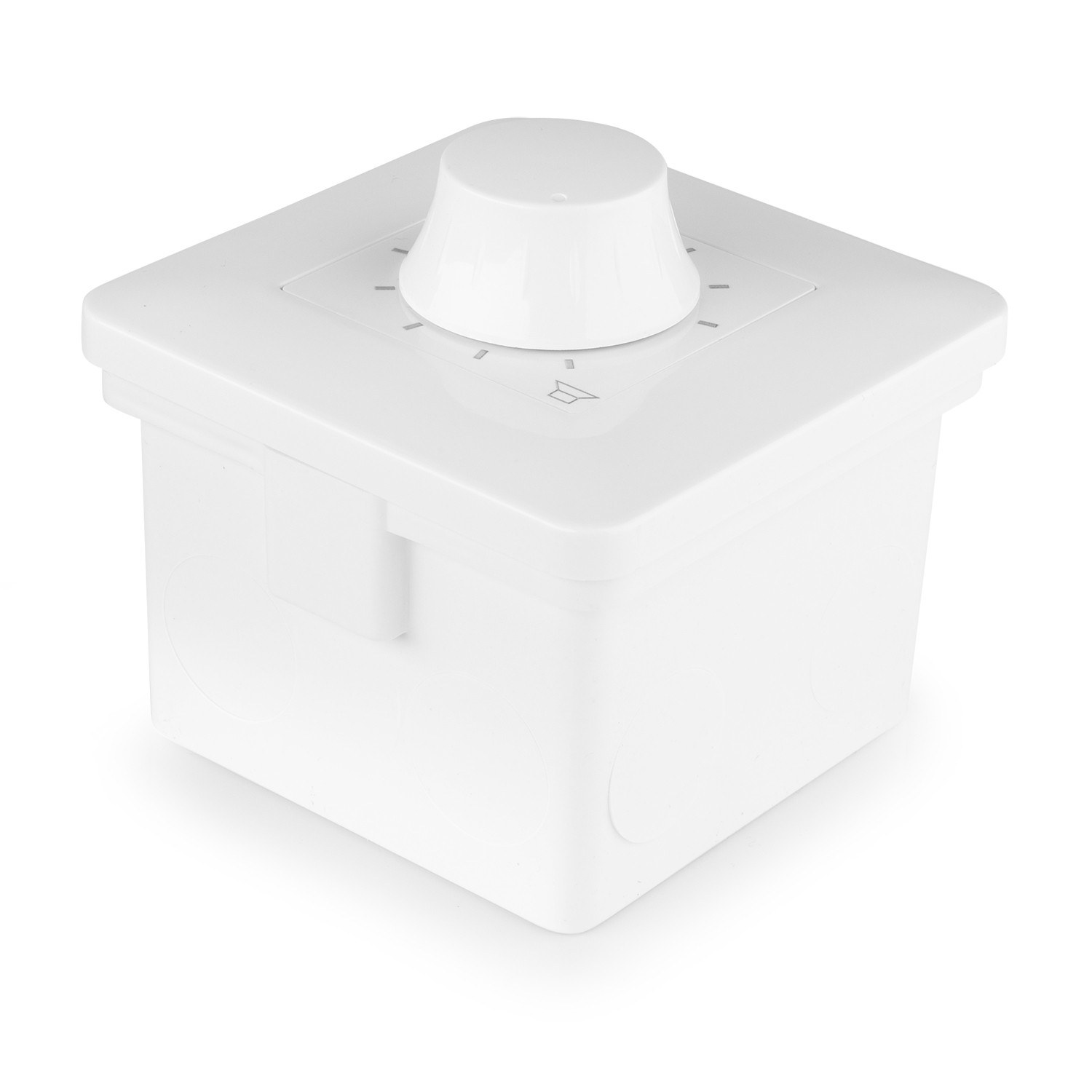

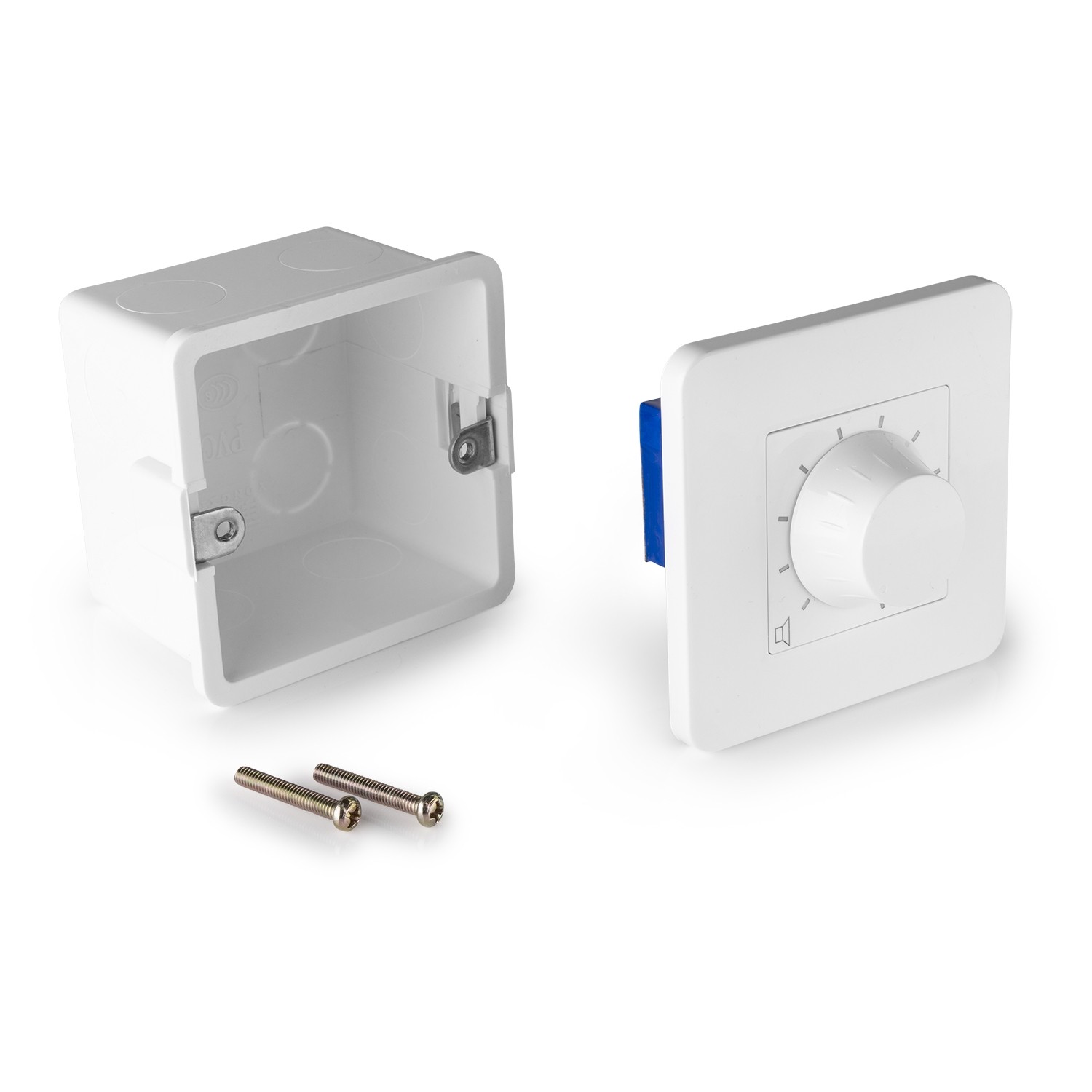

ELA Einbau Lautstärkesteller Unterputz Abschwächung in 10 Stufen (von 0 dB bis - 33 dB, Stufe 0 ist AUS) integr. Audio-Transformator für 100V Übertragungstechnik Frontplatte und Knopf aus weißem Kunststoff (Weiss), Unterputzmontage Aufputzmontage mit passenden Aufbaugehäusen Abm.: 80 x 80 x 40mm Befestigungslochmach Links-Rechts = Mitte/Mitte 60mm Frequenzbereich: 50-18.000Hz Leistung: 35 Watt rms=Nennleistung bzw. max. Musikleistung: 70 Watt Gewicht: 220g Optionales Zubehör (siehe Zubehör Register) z.B. UP/AP Gehäuse 43-891-00260  z.B. UP/AP Gehäuse 43-891-00265

ELA Einbau Lautstärkesteller Unterputz Abschwächung in 10 Stufen (von 0 dB bis - 33 dB, Stufe 0 ist AUS) integr. Audio-Transformator für 100V Übertragungstechnik Frontplatte und Knopf aus weißem Kunststoff (Weiss), Unterputzmontage Aufputzmontage mit passenden Aufbaugehäusen Abmessungen: 80 x 80mm Befestigungslochmaß Links-Rechts = Mitte/Mitte 60mm Frequenzbereich: 50-18.000Hz Leistung: 50Watt rms=Nennleistung bzw. max. Musikleistung: 90Watt Gewicht: 330g Optionales Zubehör (siehe Zubehör Register) z.B. UP/AP Gehäuse 43-891-00260  z.B. UP/AP Gehäuse 43-891-00265

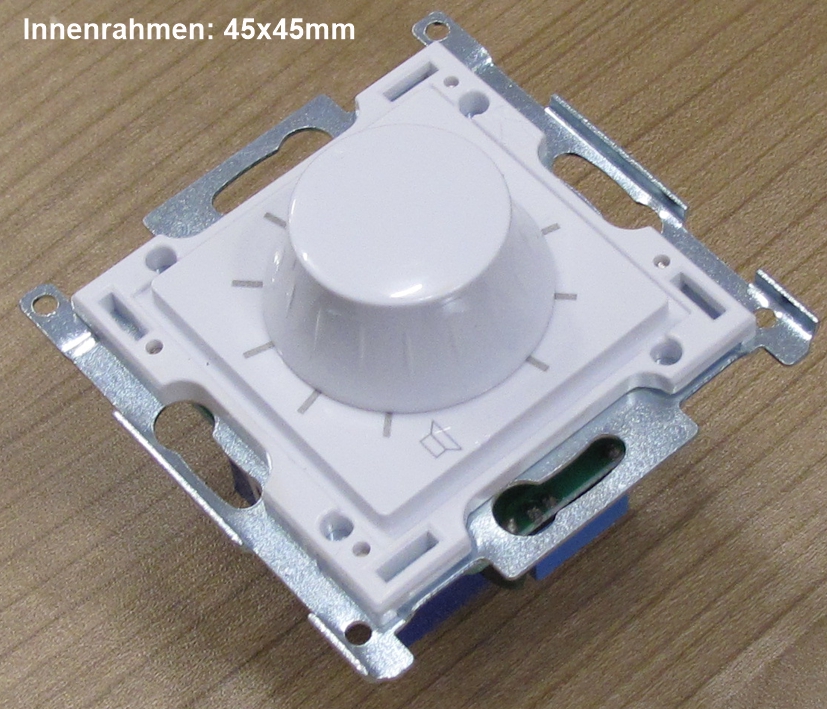

100V ELA Lautstärkeregler mit 12W rms Leistung für den Betrieb an 100V ELA Technik  Lautstärkesteller mit Lautsprechersymbol und Beschriftungsfeld 100V ELA Lautsstärkesteller Leistung ELA Lautstärkesteller für den Betrieb mit 100V ELA Anlagen und 100V ELA Lautsprechern passend in übliche Unterputzeinbaudosen nach DIN49037 als Standalone Regler oder  passend zu Schalter-Programmen div Hersteller  mit Innenblende mit Abmessungen: 71 x 71mm bzw. Aussenblendenabmessungen 81 x 81mm Zum Beispiel passend für das GIRA Flächenschalter Programm oder GIRA S-Color Versionen  Gira Hersteller LINK-1 Gira Hersteller LINK-2 nicht geeigtnet für GIRA System 55, E2, Event.. den diese Serie hat meist 55mm Innenblenden  nicht geeigtnet für JUNG System 50 den diese Serie hat meist 50mm Innenblenden  Bitte schauen sie zuvor ob es zu ihrem Schalterprogramm im Verbund mit weiteren Schaltern etc. Blendentechnisch passen kann Wenn der Regler als Einzelregler je Raum nutzen spielt das Schalterprogramm meist keine Rolle Der optisch wohl schönste Unterputzregler  9-stufig mit Nullstellung ( Aus ) ohne Restlautstärke.  Passend in übliche Unterputzeinbaudosen nach DIN49037  Abmessungen:  Aussenblende: 81x81mm ( abnehmbar )  Innenblende   : 71x 71mm ( abnehmbar )  Drehknopf Durchmesser: 46mm mit seitlicher Madenschraube ( siehe auch weitere Bilder )  Drehelement hat eine 6mm Achse mit 11mm Länge  Einbautiefe Rückseite 35mm  Beschriftungsfeld unten  Farbe der Blende: Perlweiss ( Art Beige ) Leistungsdaten: max. 24 Watt Musikleistung Mono 12Watt RMS  Anschlusschema: 1=+100V / 2=-100V com / 3= -Speaker / 4=+Speacker   Folgende 100V Unterputz ELA Regler aus dieser Serie sind erhältlich  Bst Nr 43-891-00300 = 12W rms Regler ( Peak 24W ) passend zum GIRA Flächenprogramm  Bst Nr 43-891-00310 = 50W rms Regler ( Peak 75W ) passend zum GIRA Flächenprogramm

100V ELA Lautstärkeregler mit 50W rms Leistung für den Betrieb an 100V ELA Technik  hochwertiger Lautstärkesteller mit Lautsprechersymbol und Beschriftungsfeld 100V ELA Lautsstärkesteller Leistung ELA Lautstärkesteller für den Betrieb mit 100V ELA Anlagen und 100V ELA Lautsprechern passend in übliche Unterputzeinbaudosen nach DIN49037 als Standalone Regler oder  passend zu Schalter-Programmen div Hersteller geeignet  mit Innenblende mit Abmessungen: 71 x 71mm bzw. Aussenblendenabmessungen 81 x 81mm Zum Beispiel passend für das GIRA Flächenschalter Programm oder GIRA S-Color Versionen  nicht geeigtnet für GIRA System 55, E2, Event.. den diese Serie hat meist 55mm Innenblenden nicht geeigtnet für JUNG System 50 den diese Serie hat meist 50mm Innenblenden  Bitte schauen sie zuvor ob es zu ihrem Schalterprogramm im Verbund mit weiteren Schaltern etc. Blendentechnisch passen kann Wenn der Regler als Einzelregler je Raum nutzen spielt das Schalterprogramm meist keine Rolle Der optisch wohl schönste Unterputzregler 9-stufig mit Nullstellung ( Aus ) ohne Restlautstärke. Lautsstärkesteller hat keinen Endanschlag er kann durchgedreht werden Passend in übliche Unterputzeinbaudosen nach DIN49037 Abmessungen:  Aussenblende: 81x81mm ( abnehmbar )  Innenblende   : 71x 71mm ( abnehmbar )  Drehknopf Durchmesser: 46mm mit seitlicher Madenschraube ( siehe auch weitere Bilder )  Drehelement hat eine 6mm Achse mit 11mm Länge  Einbautiefe Rückseite 35mm  Beschriftungsfeld unten Farbe der Blende: Perlweiss ( Art Beige )  Leistungsdaten: max. 75 Watt Musikleistung Mono 50Watt RMS  Leistungsstufen in RMS : 50W / 25W / 12.5W / 6W / 3W / 1.5W / 0.75W / 0.4W / 0.0W Aus ( 9-stufig )  Anschlusschema: 1=+100V / 2=-100V com / 3= -Speaker / 4=+Speacker /   Folgende 100V Unterputz ELA Regler aus dieser Serie sind erhältlich  Bst Nr 43-891-00300 = 12W rms Regler ( Peak 24W ) passend zum GIRA Flächenprogramm  Bst Nr 43-891-00310 = 50W rms Regler ( Peak 75W ) passend zum GIRA Flächenprogramm  Zusatzinformation :  100V ELA Lautsstärkesteller hat keinen Endanschlag und kann im Prinzip durchgedreht werden.  Kann auch dahin gehend bedingt geändert werden in dem Sie in den inneneren Lochkranz bei der Achse einen ca. 1mm starken Draht ( z.B. Silberdraht ) einstecken oder einkleben Die beste Lösung ist eine eine Scheibe mit Dorn nach unten zeigt der dann den Anschlag begrenzt wie es bei dfen Stufen-Drehschaltern üblich ist.  Beding wenn Sie z.B. den Drehschalter Art-Nr 95-832-00013 mit bestellen da ist solch eine Scheibe mit Dorn anbei; dieses muss jedoch mimnimal vom Dorn her angepasst werden.

100V ELA Regler bzw. Lautstärkesteller Unterputz Abschwächung in 10 Stufen von 0dB bis - 33dB, Stufe 0 ist AUS Audio-Transformator für 100V ELA Audio Übertragungstechnik Frontplatte und Knopf aus weißem Kunststoff (Weiss) Unterputzmontage, Aufputzmontage mit passenden Aufbaugehäusen (43-891-00260 siehe Zubehör-Register) Abmessungen: 80 x 80mm Befestigungslochmaß Links-Rechts = Mitte/Mitte 60mm Frequenzbereich: 50-18.000Hz Belastbarkeit: 10-12 Watt rms=Nennleistung bzw. max. Musikleistung: 20-24 Watt Gewicht: 220g Optionales Zubehör (siehe Zubehör Register) z.B. UP/AP Gehäuse 43-891-00260  z.B. UP/AP Gehäuse 43-891-00265

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er Schalterdose Abschwächung in 10/11 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Für die 100V ELA Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden optionalen Einbaugehäusen  Technische Daten: Frequenzbereich 50...18.000Hz  Nennbelastbarkeit 120W RMS bzw. 160W Musikleistung Pflichtempfang Relais: Ja integriert   Abmessungen Frontblende 80x80mm  Einbautiefe 45mm Anschluss durch Schraubklemmen Frontplatte und Knopf abnehmbar 2x Klemmen 100V ELA Audio Eingang und 2x Klemmen 100V ELA Audio Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm Optional passendes AP Gehäuse siehe (Zubehör-Register) 43-891-00265 = 1-fach Aufputzgehäuse Rückseite offen 43-891-00520 = 2-fach Aufputzgehäuse Rückseite offen

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er Schalterdose Abschwächung in 10/11 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Für die 100V ELA Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden optionalen Einbaugehäusen  Technische Daten: Frequenzbereich 50...18.000Hz  Nennbelastbarkeit 60W RMS bzw. 90W Musikleistung Pflichtempfang Relais: Ja integriert   Abmessungen Frontblende 80x80mm  Einbautiefe 45mm Anschluss durch Schraubklemmen Frontplatte und Knopf abnehmbar 2x Klemmen 100V ELA Audio Eingang und 2x Klemmen 100V ELA Audio Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm Optional passendes AP Gehäuse siehe (Zubehör-Register) 43-891-00265 = 1-fach Aufputzgehäuse Rückseite offen 43-891-00520 = 2-fach Aufputzgehäuse Rückseite offen

ELA Pflichtempfangsrelais mit Lautstärkesteller ELA Regler 100V 10W rms 20W Musikleistung Peak  Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er Schalterdose Abschwächung in 10/11 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Für die 100V ELA Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden optionalen Einbaugehäusen  Technische Daten: Frequenzbereich 50...18.000Hz  Nennbelastbarkeit 10W RMS bzw. 20W Musikleistung Pflichtempfang Relais: Ja integriert   Abmessungen Frontblende 80x80mm  Einbautiefe 45mm Anschluss durch Schraubklemmen Frontplatte und Knopf abnehmbar 2x Klemmen 100V ELA Audio Eingang und 2x Klemmen 100V ELA Audio Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm Optional passendes AP/UP Gehäuse siehe (Zubehör-Register) 43-891-00265 = 1-fach UP-Aufputzgehäuse Rückseite offen 43-891-00520 = 2-fach UP-Aufputzgehäuse Rückseite offen

Unterputz Lautstärkesteller für 100V ELA Lautsprecher ELA 100V Lautstärkeregler UP 20/30W Weiss mit 24V Pflichtrufrelais Unterputzmontage in jeder handelsüblichen 60er-Schalterdose Abschwächung in 12 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  mit 100V Audio Trafo für die 100V Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden Einbaugehäusen  Technische Daten: Frequenzbereich 50-18000Hz  Nennbelastbarkeit 20 Watt RMS  Musikleistung: 30W Pflichtempfang Relais: Ja integriert  Abmessungen: 80 x 80 x 45mm,  Einbautiefe: 45mm Anschluss durch Schraubklemmen 2x Klemmen Eingang und 2x Klemmen für Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24Vdc Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm optional passendes AP Gehäuse siehe Zubehör-Register  Optional erhältlich ( siehe auch im Zubehör Register )   Bst Nr 43-891-00265 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( ohne Boden )  Bst Nr 43-891-00260 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( mit Boden )  Bst Nr 43-891-00520 =  2-fach Aufputzrahmen 80x157mm für Lautstärkeregler Weiss ( ohne Boden )  Folgende Lautstärkeregler sind von der selben Serie erhältlich ( ggf. Nummer unter Suche eingeben )  Bst Nr 43-891-00400 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 20W rms 30W Musikpower Bst Nr 43-891-00410 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 40W rms 60W Musikpower Bst Nr 43-891-00420 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 60W rms 80W Musikpower Bst Nr 85-761-00205 = 4-8ohm Stereo Lautstärkeregler Unterputz Weiss mit Leistung 2x25W rms 2x40W Musikpower

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er-Schalterdose Abschwächung in 12 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Mit 100V Audio Trafo für die 100V Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden Einbaugehäusen  Technische Daten: Frequenzbereich 50-18000Hz  Nennbelastbarkeit 40 Watt RMS  Musikleistung: 60W Pflichtempfang Relais: Ja integriert  Abmessungen: 80x80x45mm  Einbautiefe 45mm Anschluss durch Schraubklemmen 2x Klemmen Eingang und 2x Klemmen für Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24Vdc Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm optional passendes AP Gehäuse siehe Zubehör-Register Optional erhältlich ( siehe auch im Zubehör Register )   Bst Nr 43-891-00265 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( ohne Boden )  Bst Nr 43-891-00260 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( mit Boden )  Bst Nr 43-891-00520 =  2-fach Aufputzrahmen 80x157mm für Lautstärkeregler Weiss ( ohne Boden )  Folgende Lautstärkeregler sind von der selben Serie erhältlich ( ggf. Nummer unter Suche eingeben )  Bst Nr 43-891-00400 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 20W rms 30W Musikpower Bst Nr 43-891-00410 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 40W rms 60W Musikpower Bst Nr 43-891-00420 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 60W rms 80W Musikpower Bst Nr 85-761-00205 = 4-8ohm Stereo Lautstärkeregler Unterputz Weiss mit Leistung 2x25W rms 2x40W Musikpower

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er-Schalterdose Abschwächung in 12 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Mit 100V Audio Trafo für die 100V Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden Einbaugehäusen  Technische Daten: Frequenzbereich 50-18000Hz  Nennbelastbarkeit 60Watt RMS  Musikleistung: 80W Pflichtempfang Relais: Ja integriert  Abmessungen: 80x80x45mm  Einbautiefe 45mm Anschluss durch Schraubklemmen 2x Klemmen Eingang und 2x Klemmen für Ausgang - für ein oder mehrere Lautsprecher 2x Klemmen für 24Vdc Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 240g 2-er Befestigungslochmach Mitte/Mitte 60mm optional passendes AP Gehäuse siehe Zubehör-Register  Optional erhältlich ( siehe auch im Zubehör Register )    Bst Nr 43-891-00265 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( ohne Boden )  Bst Nr 43-891-00260 =  1-fach Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( mit Boden )  Bst Nr 43-891-00520 =  2-fach Aufputzrahmen 80x157mm für Lautstärkeregler Weiss ( ohne Boden )   Folgende Lautstärkeregler sind von der selben Serie erhältlich ( ggf. Nummer unter Suche eingeben )  Bst Nr 43-891-00400 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 20W rms 30W Musikpower Bst Nr 43-891-00410 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 40W rms 60W Musikpower Bst Nr 43-891-00420 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 60W rms 80W Musikpower Bst Nr 85-761-00205 = 4-8ohm Stereo Lautstärkeregler Unterputz Weiss mit Leistung 2x25W rms 2x40W Musikpower

Unterputz Lautstärkesteller für 100V ELA Lautsprecher Unterputzmontage in jeder handelsüblichen 60er Schalterdose Abschwächung in 10/11 Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)  Für die 100V ELA Übertragungstechnik  Frontplatte und Knopf aus weißem Kunststoff Aufputzmontage mit passenden optionalen Einbaugehäusen  Technische Daten: Frequenzbereich 50...18.000Hz  Nennbelastbarkeit 45W RMS bzw. 65W Musikleistung Pflichtempfang Relais: Ja integriert   Abmessungen Frontblende 80x80mm  Einbautiefe 45mm Anschluss durch Schraubklemmen Frontplatte und Knopf abnehmbar 2x Klemmen 100V ELA Audio Eingang und 2x Klemmen 100V ELA Audio Ausgang - für ein odere mehrere Lautsprecher 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschliessen Gewicht 220g 2-er Befestigungslochmach Mitte/Mitte 60mm Optional passendes AP Gehäuse siehe (Zubehör-Register) 43-891-00265 = 1-fach Aufputzgehäuse Rückseite offen 43-891-00520 = 2-fach Aufputzgehäuse Rückseite offen
