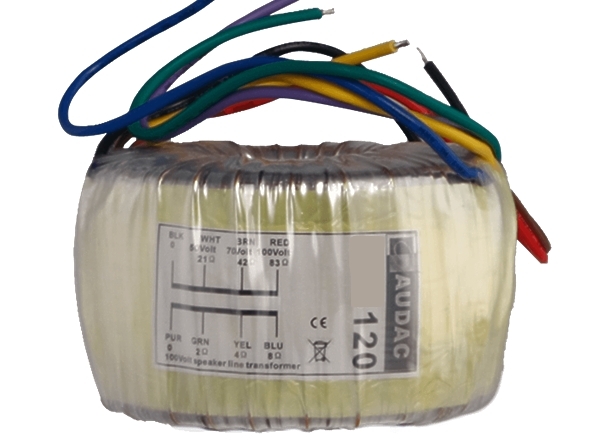

120W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm

20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)

Der 19zoll 100V Trafo Träger ist ideal für 100V ELA Transformator aller Art  100V ELA-Übertrager bzw. 100V Trafo Kombinationen lassen sich so einfach realisieren. Die 19" Montageplatte hat mehrere Langlöcher für div ELA Trafos vor allem für die Ringkern Trafo Serie oder auch konventionelle Bauformen können befestigt werden.  Der 19zoll 2 HE Montageplatte zum anbringen der 100V ELA Übertragern bzw. 100V Transformatoren Auf dieser Platte kann jede Kombination von 100V Tranformatoren montiert werden. Sie bietet eine stabile und feste Konstruktion für jede 100V Anwendung. Je nach Leistung des gewünschten Transformators können bis zu 6 Transformatoren auf der Montageplatte befestigt werden. Tragfähigkeit: Max. Belastung 12,5 kg (ohne L-Schienen - gleichmäßig verteilt)                            30 kg (mit L-Schienen - gleichmäßig verteilt) Die Serie besteht aus kaltgewalztem Stahl mit einer Plattendicke von 1,5 mm. Die spezielle Ausschnittstruktur ermöglicht eine einfache und effektive Montage in 19zoll Racks Auch geeignet für alle nicht 19zoll Geräte, die nicht standardmäßig mit 19-Zoll-Montageohren ausgestattet sind Farbe: Schwarz (RAL9004) Pulverbeschichtung mit fein strukturierter Oberfläche versehen, die eine verbesserte Kratzfestigkeit gewährleistet. Abmessungen: B: 483mm x T: 331,5mm H: 88mm 19zoll 2HE Gewicht: 2,36kg Optional erhältlich fals benötigt 2HE 19zoll ALU Frontblende z.B. Bst Nr 62-630-03280 Optionales Zubehör erhältlich ( siehe auch inm Zubehör Register )  62-630-03280 = 2HE 19zoll ALU Frontplatte für die Verblendung   43-890-01150 =   30W Ringkern ELA 100V Trafo  43-890-01140 =   60W Ringkern ELA 100V Trafo  43-890-01110 = 120W Ringkern ELA 100V Trafo  43-890-01120 = 150W Ringkern ELA 100V Trafo  43-890-01130 = 200W Ringkern ELA 100V Trafo  43-890-01240 = 240W Ringkern ELA 100V Trafo  43-890-00177 = 480W Ringkern ELA 100V Trafo

19zoll Fachboden Montageplatte Trägereinschub mit div Bohrungen Rackablage Baugruppenhalter Baugruppenträger für "Nicht 19" Geräte, Baugruppen, Komponenten aller Art " geeignet zum sicheren Einbau von Geräten aller Art wie DVD-, CD-Playern, MP3 Player, DVR, NVR, Switch, Router, Fritzbox, Trafos, Netzteile usw. Ideal auch für die Bestückung mit 100V ELA Übertrager für 100V ELA Anlagen aller Art  Universell verwendbare 19zoll Fachboden 19zoll Geräteträger Trägereinschub für Racks, 2 HE Bauhöhe ( 88mm ) Für den Rackeinbau von Geräten aller Art ohne Rackwinkel Für den Rackeinbau von nicht rackfähigen Geräten (z. B. Komponenten aller Art ) Ausführung mit zahlreichen Montagelöchern Schwarz lackierte Stahlausführung Materialstärke 1,5mm Aufnahmefläche: 375 x 440 mm Breite 19zoll = 482-483mm / Höhe = 2HE = 89mm Maximale Belastbarkeit: 20 kg Gewicht des Trägers : 2,50Kg TIPP Befestigungsmöglichkeiten mit Schrauben, Klettband oder Kabelbinder  Optional hierzu pasend erhältlich = Art-Nr 62-630-03280 = 2HE Frontplatte aus ALU

2HE 19zoll ALU Blende in Schwarz Genormte 483mm Blende (19zoll) mit 4 Befestigungsbohrungen Abmessungen: Höhe 2HE = 89mm Breite: 483mm (19zoll Format) Material Aluminium Oberfläche pulverbeschichtet Farbe schwarz Höhe 2 HE Breite 19 " Materialstärke 3mm
