10W ELA Trafo 100V Audiotrafo Lötösen
14,90 €*
% 18,20 €* (18.13% gespart)Sofort verfügbar, Lieferzeit: 2-3 Tage
Artikelnummer: 43-890-00160
Produktinformationen "10W ELA Trafo 100V Audiotrafo Lötösen"
10W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.
- Sekundäranzapfung: 4, 8, 16-Ohm
- Anschluss Lötösen
- Leistung: 10 Watt RMS ( max 20W Musikprogramm Peak )
- 5 Leistungsanzapfungen
- RMS Leistung 10W = Impedanz 1kOhm
- RMS Leistung 5,0W = Impedanz 2kOhm
- RMS Leistung 2,50W = Impedanz 4kOhm
- RMS Leistung 1,25W = Impedanz 8kOhm
- RMS Leistung 0,625W = Impedanz 16kOhm
- Übertragungsbereich: 50.....19.000 Hz
- In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )
- Abmessungen: B:50mm T:40mm H:43mm

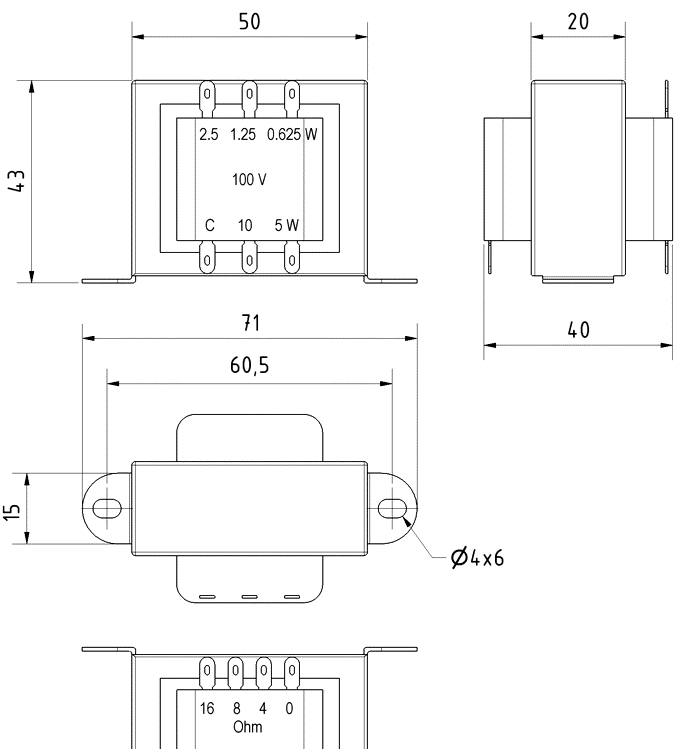

- Breite mit Bef.Laschen: 71mm ( siehe Zeichnung)
- Gewicht: 0,285kg
