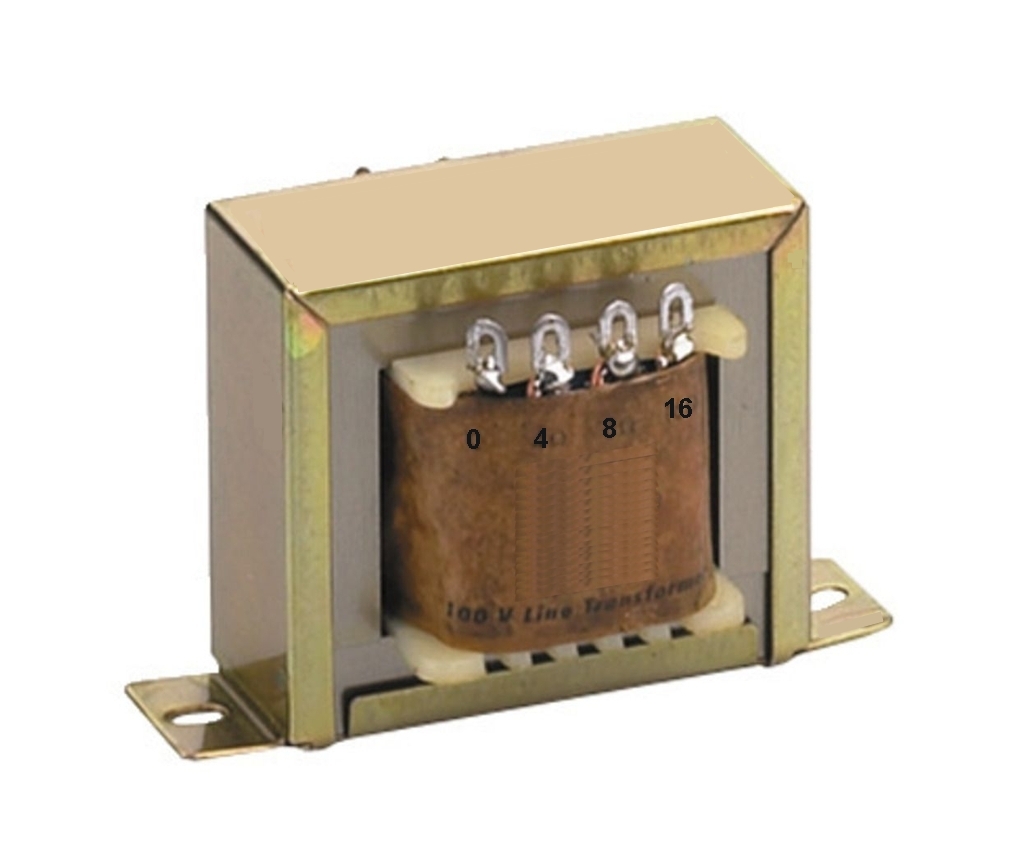

25W ELA Trafo 100V Audiotrafo offene Bauweise
Artikelnummer: 43-890-00155
Produktinformationen "25W ELA Trafo 100V Audiotrafo offene Bauweise"
25W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.
- Hochwertiger 100V ELA Übertrager mit breitem Audio-Frequenzbereich bis 20Khz
- Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang )
- Primär Leistungen: 25Watt rms ( 40W Musikprogramm Peak )
- Kann in beide Richtungen verwendet werden
- Beispiel-1 100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm )
- oder
- Beispiel-2 4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder )
- 4-Leistungsanzapfungen
- RMS Leistung 25W = Impedanz 400-Ohm
- RMS Leistung 20W = Impedanz 500-Ohm
- RMS Leistung 12W = Impedanz 800-Ohm
- RMS Leistung 6W = Impedanz 1,6kOhm
- Audio-Übertragungsbereich: 25....20.000 Hz !
- In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )

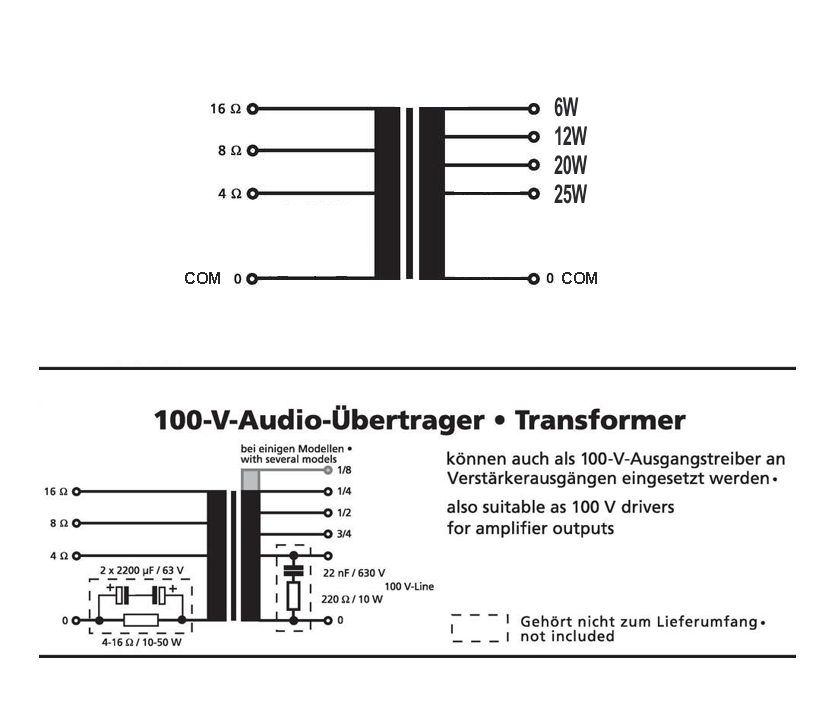

- Schaltplan siehe hierzu auch weitere Bilder
- Abmessungen: B:68mm T:51mm H:58mm
- Gewicht: 0,70kg

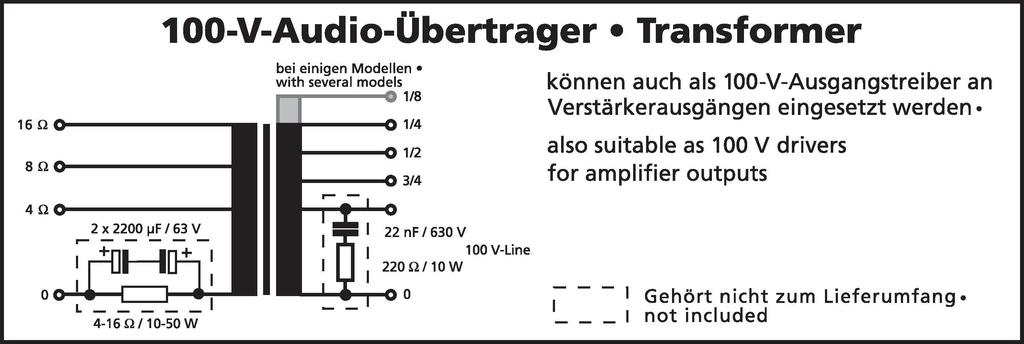

Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder )
- Bst Nr 26-715-00047 = 2200uF 63V ELKO axial
- Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )
- oder
- Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )
- sowie
- Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima
- Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm
