12V KFZ Relais 12V 100A 180A 1xEIN mit Schraubkontakten

12V 80A Relais Hochleistungsrelais 12Volt 80A Minirelais voll gekapseltes 12V Relais mit Schliesserkontakt ( 1xEIN ) 80A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Hochlastrelais zum direkt verlöten oder als Ersatzteil für Steuerungsplatinen aller Art. Typischer Einsatz z.B. Garagentorsteuerungen, Solaranwendungen, Akkusystemtechnik, CarHifi, Boote, Caravan .... Einsatz z.B. auch  Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter, Versorgungsrelais, Sitzheizung, Schiebedach, Ventilsteuerung, Fensterheber, Wischersteuerung usw. Auch ideal und große Kabelquerschnitte direkt am Relais zu verlöten.  Produktbeschreibung: Spulenspannung: 12V DC ( Range: 9,6...16V )  Spulenwiderstand: 80-Ohm = 150mA  Relaiskontakt 1xEIN = 1x Schliesserkontakt ( ON / OFF )  Max. Schaltstrom: 80A bis 1120Watt  Max. Schaltspannung: 75 VDC Kontaktmaterial: AgSnO2  Prüfspannung: 500VAC / Class-B  Relais vergossen Wasserdicht mit Staubschutzkappe  Temperatur-Einsatzbereich: -40°C ... +85°C Lötanschlüsse  Abmessungen (LxBxH): 29 x 29 x 26,5 mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

140A Batterie Trennrelais Autobatterie Relais PKW BOOT CAMPING WOHNMOBIL Vollautomatisches Batterietrennrelais 140A Batterie Trennrelais Autobatterie Relais PKW BOOT CAMPING WOHNMOBIL elektronisches Batterietrennrelais ( Leistungsrelais mit Steuerplatine ) Zum gleichzeitigen Laden 2er Batterien ( für CAN-Bus Fahrzeuge geeignet ). Das spannungsabhängige Relais (BSR bzw. VSR) erlaubt es, zwei Batterien gleichzeitig zu laden. Wird bei laufendem Motor eine Spannung von über 13.3-13,5 Volt erreicht, zieht das BSR bzw VSR an und die Zweitbatterie wird zusätzlich zur Primärbatterie geladen. Schaltet man den Motor aus, so fällt die Bordspannung unter 12.6-12,8 Volt und das BSR trennt die Anlasserbatterie von der Zweitbatterie. Das System verhindert, dass sich die Anlasserbatterie entlädt und schützt empfindliche Elektronik die an der Sekundärbatterie angeschlossen ist vor Spannungsspitzen, die beim Starten des Motors entstehen können. Es dient unter anderem dazu die zweite Batterie von der Starterbatterie im Stillstand zu trennen, auch bestens geeignet bei einem Soundsystem eine Zusatzbatterie zu installieren. Vielseitg verwendbar. KFZ, Boot, Wohnmobile, KFZ usw.Zum gleichzeitigen Laden von 2 Batterien. Das Relais schaltet an, wenn 13.5V erreicht sind ( laufender Motor ) und schaltet bei 12.5V ab.Somit wird die Entladung der Primärbatterie vermieden.Empfindliche Elektronik wird vor Spannungsspitzen oder Unterspannung geschützt. max Schaltlleistung 140ATechnische Daten: Bauart Wassergeschützt vergossen Schaltleistung Kontakt 140A Stromaufnahme: 320mA (nur wenn Relais Ein) Kontakt Schliesser Einschaltung: 13,5V DC Abschaltung: 12,55V DC Anschlüsse: 3 2x M6 Gewindebolzen ( 5,8mm ) 1x Schwarz = ( - ) Massekontakt Befestigung durch 4 Bohrungen Bodendeckel öffenbar darunter Anschlüsse Abmessungen: 67mm x 67mm H: 54mm

Dieser 12V Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchernüber ein optionales Relais.   Automatischen Batterietrennrelais mit Microprossor gesteuerter Spannungsüberwachung. Anzeige über 3Farben LED, die ins Amaturenbrett eingebaut werden kann.   12V Batteriewächter. Akkuwächter Batteriewächter für den Einsatz mit Relais, z.B.  Verbindung mit einem Hochlastrelais oder Batterietrennrelais wird dieses zum automatischen Spannungsüberwachung ihres 12V Systems. Batterie-Wächter für Hochstromrelais. Die kompakte Batterie-Überwachung überwacht die 12V-Bordnetzspannung und zeigt diese direkt über eine LED-Kontroll-Leuchte an und gibt damit optische Warnungen bei Störungen aus. Es wird sowohl die Ladefunktion als auch der Batteriezustand überwacht. Der Anschluss des fertigen Modules erfolgt direkt am 12V Bordnetz. Der Wächter ermöglicht eine besonders einfache und auch sichere Überwachung und Kontrolle des Zustands des 12V-Bordnetzes. Über eine LED-Kontroll-Leuchte wird die aktuelle Akkuspannung angezeigt. Das Gerät analysiert den Zustand des Starterakkus bei Belastung und zeigt dies mittels einer dreifarbigen LED-Kontroll-Leuchte an. Bei einer Spannung von unter 11,5V wird außerdem sicherheitshalber die 12V Versorgung des Boradnetzes abgeschaltet. Mikroprossorgesteuerte Spannungsüberwachung. Ideal für KFZ, Caravan, Inselsysteme, Boot, Marine, Gartenhaus, Akku gepufferte Solarsysteme usw. Anzeige über eine 3Farben LED, die ins Kontroll-, bzw. Amaturenbrett eingebaut werden kann. Modul zur permanenten Überwachung der Batterie-Spannung Batterie-Statusanzeige über eine 3-farbige LED-Kontrollleuchte Unter 11,5V erfolgt Abschaltung der Stromversorgung Tolleranzbereich der Überwachung von 0,1V DC Dimmfunktion der Armaturbeleuchtung bei Nacht Arbeitsweise/Funktion: + LED Anzeige grün: Spannung liegt über 12.4V + LED Anzeige gelb : Spannung zwischen 11.5V...12.4V + LED Anzeige rot   : Spannung unter 11.5V   Die LED kann über eine Steuerleitung bei Nacht gedimmt werden Das angeschlossene Relais ( Leistungsrelais ) wird abgeschaltet. Anschlüsse:  Rot         = ( +Plus ) 12V DC Eingang  Schwarz = ( - Minus ) Masse Ground  Orange   = Dimmleitung für Status LED  Gelb       = ( + Plus ) Steuerleitung zum Relais Schaltstrom bis zu 500mA  Schwarz/Gelb = ( - Minus ) Steuerleitung zum Relais Optional erhältlich ( Hochleistungsrelais / Batterietrennrelais ) Siehe im Zubehör Register unten: Bst-Nr: 47-826-00140 = 40A 12V Relais Hochstromrelais Bst-Nr: 47-826-00134 = 70A 12V Relais Hochstromrelais Bst-Nr: 47-826-00156 = 100/180A 12V Relais Hochstromrelais Bst-Nr: 47-826-08000 = 200/300A 12V Relais Hochstromrelais Bst-Nr: 47-826-08500 = 500/700A 12V Relais Hochstromrelais

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Anschluss des Steuerkreises über 2x M-Gewindebolzen 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )  Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: H:55mm B:55mm L: 128mm  B: 80mm mit Bef.Laschen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen 12V Spule ca 35-Ohm Stromaufnahme 340mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: Frontplatte: 68x68mm / Korpus Durchmesser 57mm Abmessungen mit Halter: H: 74mm B: 86mm L/T: 96mm mit Bolzen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

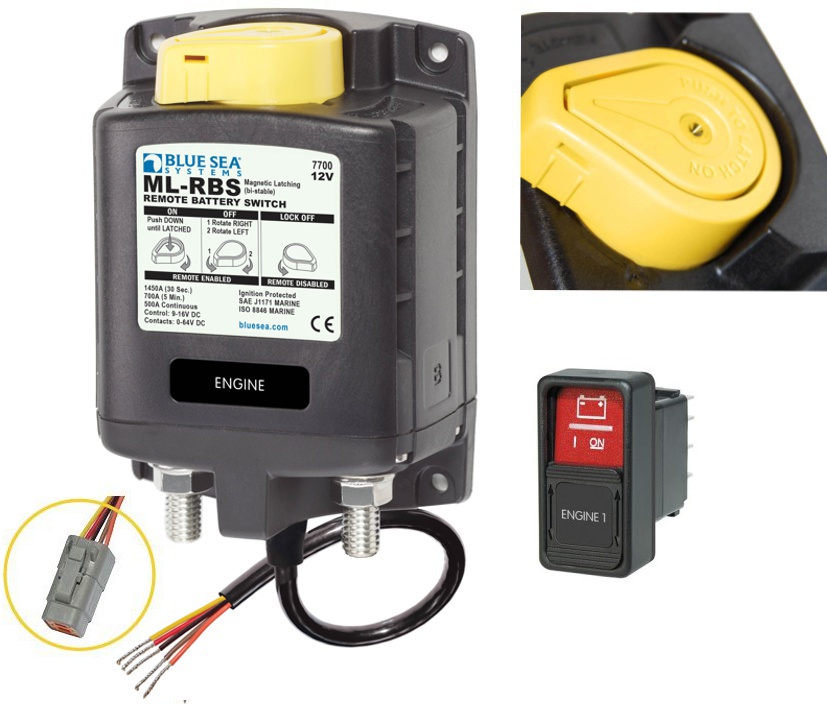

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung
