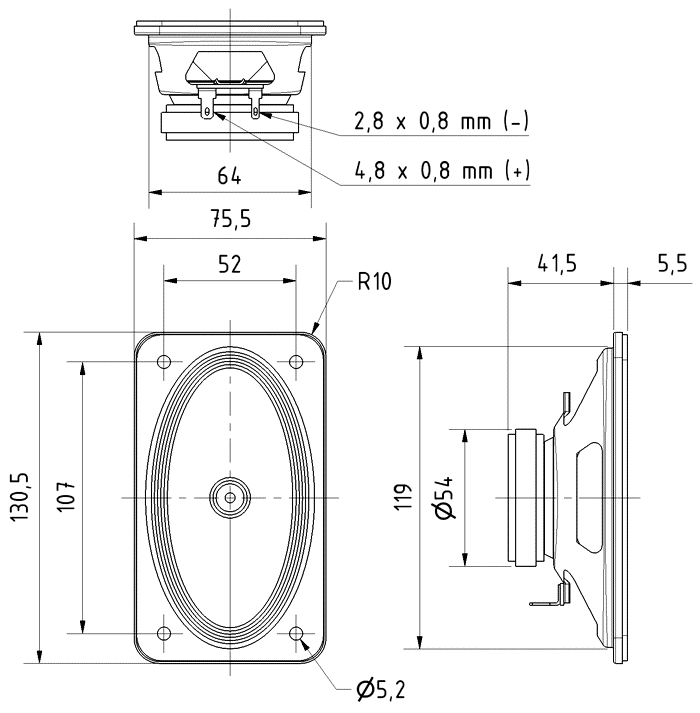

75x130mm Lautsprecher 4 Ohm 15W oval 130mm Breitband SL713

4W 8ohm Lautsprecher 90x50mm Magnetisch abgeschirmter ovaler Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs, Messeterminals, Video-Monitore, Fernsehgeräte, Kontroll-Lautsprecher für elektronische Geräte usw.  Magnetisch abgeschirmter 5 x 9 cm (2" x 3,5") Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs.  Technische Daten: Nennbelastbarkeit 3 Watt  Musikbelastbarkeit 4 Watt Nennimpedanz 8-Ohm  Übertragungsbereich (-10 dB) 150....17000 Hz  Mittlerer Schalldruckpegel 82 dB (1W/1m)  Feuchtigkeitsimprägnierte Membran Metallausführung Magnetische Abschirmung Abmesssungen 90x50mm siehe Zeichnung weitere Bilder  Nennbelastbarkeit 3 W Musikbelastbarkeit 4 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 150–17000 Hz Mittlerer Schalldruckpegel 82 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 180°/4000 Hz hor.131°/4000 Hz ver. Grenzauslenkung +/−1 mm Resonanzfrequenz fs 280 Hz Magnetische Induktion 0,75 T Magnetischer Fluss 100 µWb Obere Polplattenhöhe 3 mm Schwingspulendurchmesser 14 mm Wickelhöhe 4 mm Schallwandöffnung 43 x 82 mm (oval) Gewicht netto 0,06 kg Gleichstromwiderstand Rdc 7,7 Ohm Mechanischer Q-Faktor Qms 6,98 Elektrischer Q-Faktor Qes 10,02 Gesamt-Q-Faktor Qts 4,11 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,4 l Effektive Membranfläche Sd 26,5 cm² Dynamische bewegte Masse Mms 1,2 g Antriebsfaktor Bxl 1,2 Tm Schwingspuleninduktivität L 0,4 mH Anschlüsse 4,8 x 0,5 mm (+)2,8 x 0,5 mm (−) Temperaturbereich −25 ... 70 °C

4W 4ohm Lautsprecher 90x50mm Magnetisch abgeschirmter ovaler Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs, Messeterminals, Video-Monitore, Fernsehgeräte, Kontroll-Lautsprecher für elektronische Geräte usw.  Magnetisch abgeschirmter 5 x 9 cm (2" x 3,5") Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs.  Technische Daten: Nennbelastbarkeit 3 Watt  Musikbelastbarkeit 4 Watt Nennimpedanz 4-Ohm  Übertragungsbereich (-10 dB) 150....17000 Hz  Mittlerer Schalldruckpegel 82 dB (1W/1m)  Feuchtigkeitsimprägnierte Membran Metallausführung Magnetische Abschirmung Abmesssungen 90x50mm siehe Zeichnung weitere Bilder  Nennbelastbarkeit 3 W Musikbelastbarkeit 4 W Nennimpedanz Z 4 Ohm Übertragungsbereich (-10 dB) 150–17000 Hz Mittlerer Schalldruckpegel 82 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 180°/4000 Hz hor.131°/4000 Hz ver. Grenzauslenkung +/−1 mm Resonanzfrequenz fs 280 Hz Magnetische Induktion 0,75 T Magnetischer Fluss 100 µWb Obere Polplattenhöhe 3 mm Schwingspulendurchmesser 14 mm Wickelhöhe 4 mm Schallwandöffnung 43 x 82 mm (oval) Gewicht netto 0,06 kg Gleichstromwiderstand Rdc 3,8 Ohm Mechanischer Q-Faktor Qms 6,98 Elektrischer Q-Faktor Qes 10,02 Gesamt-Q-Faktor Qts 4,11 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,4 l Effektive Membranfläche Sd 26,5 cm² Dynamische bewegte Masse Mms 1,2 g Antriebsfaktor Bxl 1,2 Tm Schwingspuleninduktivität L 0,4 mH Anschlüsse 4,8 x 0,5 mm (+)2,8 x 0,5 mm (−) Temperaturbereich −25 ... 70 °C

Magnetisch abgeschirmter ovaler Breitbandlautsprecher mit kräftigem Antrieb, gutem Wirkungsgrad und einem sehr ausgeglichenen Frequenzgang Durch die sehr gute Hochtonwiedergabe und die geringen Abmessungen eignet sich der Lautsprecher besonders für Platz sparende Lösungen im Bereich Multi-Media und Dolby Surround sowie als Ersatzbestückung. Weitere Anwendungsmöglichkeiten: Multi-Media-Boxen Video-Monitore Fernsehgeräte Computerterminals  Möbelhersteller Kontroll-Lautsprecher für elektronische Geräte usw. Technische Daten: Leistung: 10/15 Watt Impedanz: 8 Ohm Frequenzbereich: 130-20.000Hz Kennschalldruck: 83dB (1W-1m)  Aussendurchmesser: 50x90 mm Einbauöffnung: 43x82mm Einbautiefe: 43mm  Gewicht 0,214kg

41x71mm Lautsprecher 4-Ohm 4W SC4.7ND Breitband Neodym Magnetisch abgeschirmter ovaler Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs. Anwendungsmöglichkeiten:- Video-Monitore - Fernsehgeräte - Kontroll-Lautsprecher - Messeterminal usw. für elektronische Gerätejeglicher Art. Technische Daten: Musikbelastbarkeit 4 Watt Nennbelastbarkeit 2 Watt Nennimpedanz 4-Ohm Übertragungsbereich 220 - 20000 Hz (-10 dB) Mittlerer Schalldruckpegel 81 dB (1 W/1 m) Resonanzfrequenz 420 Hz Schwingspulendurchmesser 13 mm Schallwandöffnung 35 x 65mm Aussenabmesung: 41 x 71mm Befestigungslochabstand: 33,5 x 63,5mm Gewicht netto 52g

41x71mm Lautsprecher 8-Ohm 4Watt SC4.7ND Breitband Neodym Magnetisch abgeschirmter ovaler Breitbandlautsprecher mit gutem Wirkungsgrad und ausgeglichenem Frequenzgang mit klarer Hochtonwiedergabe. Minimale Einbauabmessungen durch Verwendung eines Neodym-Magnetsystems. Zu den Anwendungsbereichen zählen Einbaulösungen auf geringstem Raum in Fernsehern sowie in PCs. Anwendungsmöglichkeiten:- Video-Monitore - Fernsehgeräte - Kontroll-Lautsprecher - Messeterminal usw. für elektronische Gerätejeglicher Art. Technische Daten: Musikbelastbarkeit 4 Watt Nennbelastbarkeit 2 Watt Nennimpedanz 8 Ohm Übertragungsbereich 220 - 20000 Hz (-10 dB) Mittlerer Schalldruckpegel 81 dB (1 W/1 m) Resonanzfrequenz 420 Hz Schwingspulendurchmesser 13 mm Schallwandöffnung 35 x 65mm Aussenabmesung: 41 x 71mm Befestigungslochabstand: 33,5 x 63,5mm Gewicht netto 52g

40x20mm Kleinlautsprecher mit besonders kleinem Magnet und 8-Ohm Impedanz Miniatur Breitbandlautsprecher ideal für die Multimediaterminals, Sprechstellen, Sprechanlagen, Messe und Computeranwendungen usw.  Kleinlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Äußerst geringe Baugröße, deshalb gut geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Typische Anwendung: div. Sprechanlagen ( auch von KEPO), Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich. Technische Daten: Belastbarkeit ohne Bauteile: 1Watt RMS bzw. 2Watt max über Tonelko etliches mehr  Impendanz 8-Ohm Frequenzbereich: 300...20.000Hz Resonanzfreq.: 600Hz Mittlerer Schalldruckpegel: 76dB (1w-1m) Abmessungen:: 40 x 20mm Schallwandöffnung: 38 x 18mm Bauhöhe: 8mm Anschlüsse: Lötkontakte 2,8x0,3mm Schutzklasse: IP64 IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetem Gehäuse Temperaturbereich: -25...+70°C

Ovaler Lautsprecher Breitbandlautsprecher (9 x 15 cm) ideal als Autolautsprecher  Ausgeglichener Frequenzgang, deshalb für Sprach- und Musikwiedergabe z.B. in Fahrzeugen besonders gut geeignet. Geringe Einbautiefe. Anwendungsmöglichkeiten: KFZ, LKW, Transporter, Traktor, Boot, Wohnmobile, Straßenbahnen, Demowände, Messeterminals usw. Multifunktional verwendbar Eigenschaften: Feuchtigkeitsimprägnierte Membran Metallausführung 4ohm Euronorm Korb Technische Daten: Musikbelastbarkeit  bis  30Watt Nennbelastbarkeit     15Watt rms Sinus  Nennimpedanz     4-Ohm Übertragungsbereich (-10 dB)     75...16.000 Hz Mittlerer Schalldruckpegel     85 dB (1 W/1 m) Resonanzfrequenz   120 Hz Anschlüße über Steckkontakte 4,8x0,8mm ( + ) und 2,8x0,8mm ( - ) Temperaturbereich   -25 ... 70 °C Gewicht netto  0,277 kg Abmessungen siehe auch weitere Bilder  Aussendurchmesser   155 x 95mm (oval) Einbaudurchmesser    146 x 87 mm (oval) Magnetdurchmesser   60mm Bautiefe  29mm Optional erhältlich fals benötigt ( siehe auch im Zubehör-Register )  Bst-Nr 85-771-02110 = Lautsprechergitter leicht gewölbt passend zum 9x15cm Lautsprecher  Alternativ  Bst-Nr 85-771-02090 = Lautsprechergitter flach passend zum 9x15cm Lautsprecher  Alternativ  Bst-Nr 85-752-00200 = Akustikstoff Bespannstoff 125x75cm Schwarz schalldurchlässiger Stoff Steckkontakte je nach Anwendung  Bst-Nr 45-821-04040 = Flachsteckhülse 2.8mm * 100-Pack * Rot Teilisoliert 0,5..1.5qmm Bst Nr 45-821-01400 = Flachsteckhülse 2.8mm * 100-Pack * Rot Vollisoliert 0,5..1.5qmm Bst Nr 45-821-04010 = Flachsteckhülse 4,8mm * 100-Pack * Blau Teilisoliert 0,5..2.5mm Bst Nr 45-821-01260 = Flachsteckhülse 4,8mm * 100-Pack * Rot Vollisoliert 0,5..1.0mm Bst Nr 45-821-00548 = Flachsteckhülsen-Sortiment * 40-Pack* BLANK unisoliert 2,8+4,8+6,3mm
