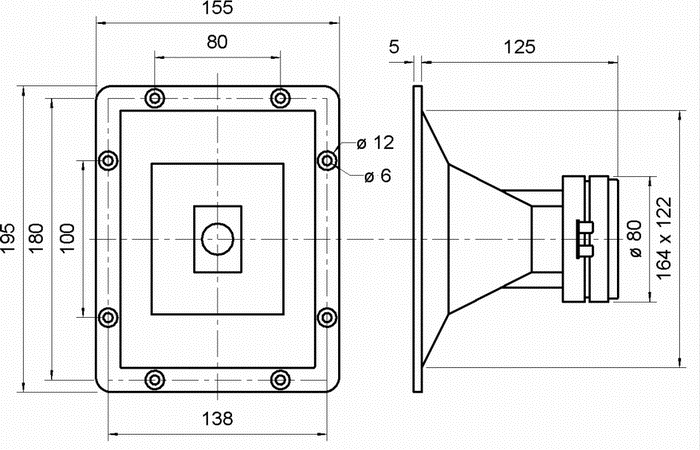

Horn Hochtöner 300W 8Ohm 155x195mm HTH8.7 Hochtonhorn

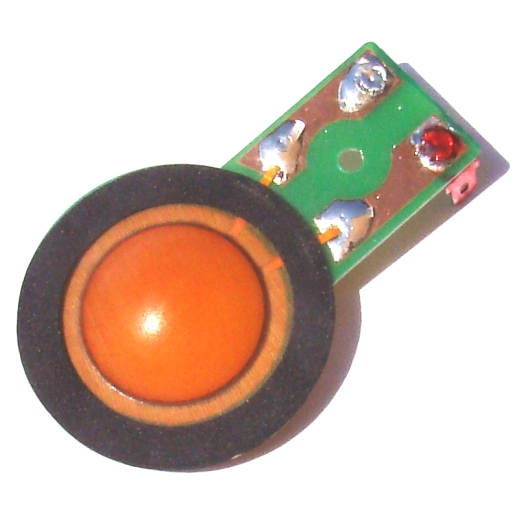

Ersatz Diaphragma = Ersatzschwingspule für Visaton Hochtöner HTH 8.7 und viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben Diaphragma-Abmessungen z.B. LD-System Dave-15 System  Technische Daten: Belastbarkeit: 200/300 Watt über 12dB Weiche Impedanz: 8-Ohm 4,8mm Steckkontakte Abmessungen siehe auch Zeichnung weitere Bilder !  Aussendurchmesser: 45mm Kreisrund Aussen quer 71mm zu den Kontakten Trägerstärke samt schwarzem Ring 1,6mm Schwingspule Durchmesser: 26mm (25,3mm innen) Empfehlung Polyfuse zum Schutz SE100 = Nr 22-915-03110  Polyfuse direkt zwischen Weiche und Hochtöner im Plus Zweig

283mm HiFi Tieftöner mit starkem Antrieb, tiefgezogener Polplatte und 38mm Schwingspule für hohe Belastbarkeit. Elastische Gummisicke, beschichtete Papiermembran und Druckausgleichsöffnung in der Membran. Ideal für den Neuaufbau oder auch die Reparatur von Lautsprecherboxen. Technische Daten: Leistungsdaten: 100/150 Watt Impedanz: 8-Ohm Frequenzbereich: fu-5500 Hz Kennschalldruck 90dB Aussendurchmesser: 283mm Einbauöffnung: 233mm Einbautiefe: 112mm Gewicht: 3.0kg Tipp zum Selbstbau (Gehäusevolumen/Bassreflexrohr ) 50L/Bassreflex = 2x BR15.34 ( fb:43Hz) 70L/Bassreflex = 2x BR15.34 ( fb: 39Hz ) 70L/Bassreflex = 1x BR25.50 70mm lang (fb: 39Hz) 100L/Bassreflex = 2x BR15.34 100mm lang (fb: 34Hz) BR15.34 = Bst.Nr.: 85-753-00020 ( siehe Zubehör Register ) BR25.50 = Bst.Nr.: 85-753-00040 ( siehe Zubehör Register ) Hier noch eine Stückliste für einen Boxen Bauvorschlag ( FIESTA25 ) in Verbindung mit diesem Tieftöner W250S ohne Gehäuse Nr.: 83-768-00091 = 2x 83-768-00091 (W250S Basslautsprecher) Nr.: 83-758-00680 = 1x HTH8.7 ( CD-Horn Hochtöner) Nr.: 85-771-00050 = 1x Anschlussklemme ST77 Nr.: 85-755-00040 = 8x Polyesterwolle Nr.: 51-710-00050 = sekkopfschrauben 24er Packung  1x Frequenzweiche FIESTA25 1x DK8P Mitteltonhorn
