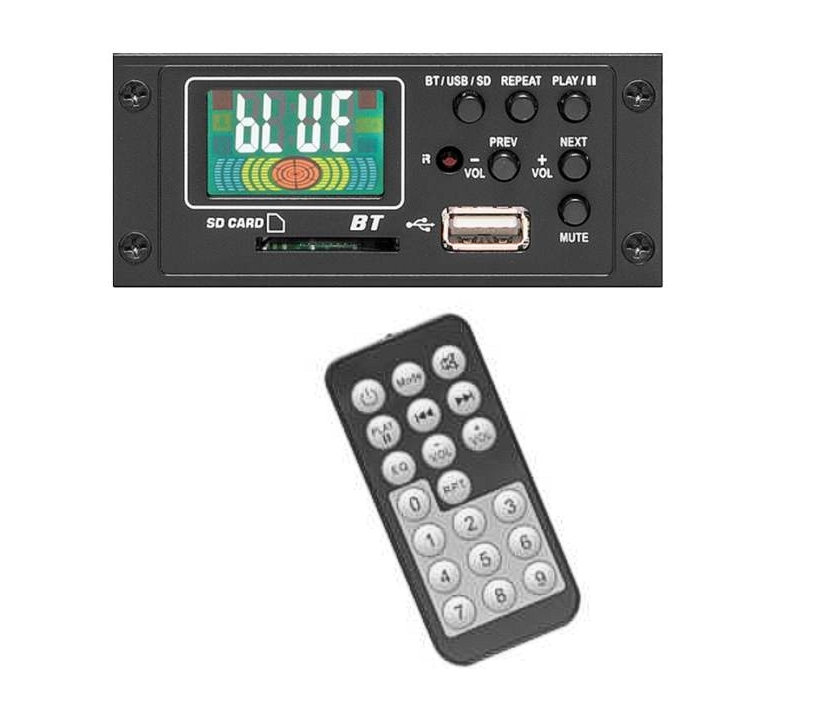

Mischpult Mixer 7-Kanal für den Wandeinbau Bedientableau UPM431 mit Bluetoothmodul

Vorverstärker Unterputz Mixer inkl. Zentralabdeckplatte (50 x 50mm Alpinweiss) und Bedienknöpfe jedoch ohne Aussenrahmen Diese Serie beinhaltet Vorverstärker und optionale Endverstärker, passend für handelsübliche Schalterprogramme. Mit diesen Produkten lassen sich Beschallungsanlagen für kleinere Objekte, wie z.B. Arztpraxen, Schulungsräume, Bistro-, Gastro-, Restaurant und im Wohnbereich  realisieren. Die Audioanlage verschwindet dabei komplett in tiefen Standard-Unterputzdosen (61-63 mm tief). Optional Aussenrahmen für div. Schalterprogramme erhältlich Beispiele sind: Jung (CD500), Berker, Busch-Jäger, GIRA, Merten, Peha usw. Aussenrahmen nicht anbei, immer extra bestellen bei ihrem Hausinstallateur, Elektriker zu ihrem eingesetzten Schalterprogramm Die üblichsten Schalterblenden zu GIRA System55 und Jung haben wir im Lieferprogramm ( siehe weiter unten im Zubehör Register )  Unterputz Vorverstärkermodul mit getrennt regelbarem Mikrofon- und Line-Eingang für aller Art von Ton- bzw. Audioquellen z.B. MP3-Player, CD-Player, DVD-Player, PC oder NB-Sound, Tuner, Sat-Receiver, Beamer usw. Ideal für Schulungsräume, MultiRoom-Anwendungen, Büro, Office, Wellnessbereiche, Sporträume, Saal oder auch im Bad usw. Eingang über frontseitige Cinchbuchsen für Line-Eingang und 6,3mm Klinckenbuchse für den Mikrofoneingang Ein-Aus Schalter durch Drücken des MIC Regler Status LED 3mm Grün (Power ON) Einbaudurchmesser: 60mm / Einbautiefe: 40mm Anschluss über rückseitig 10-polige Schraubklemmleiste Stromversorgung über externes Netzteil mit 24Vdc (nicht anbei = Optional erhältlich) Für den Unterputzinstallation sollten grundsätzlich tiefe UP-Dosen verwendet werden Technische Daten: Eingang-Line: Stereo-Cinch 400mV (47Kohm) Eingang-Mikrofon: 6,3mm Klinke 4mV (4,7-kOhm) unsymmetrisch Frequenzbereich: 20...20.000Hz Line  Frequenzbereich: 40...15.000Hz Mic Belegung der Klemmen: Kontakt 1: (+) NF-Signal Ausgang zum Verstärker  Kontakt 2: (-) NF-Signal Ausgang zum Verstärker Kontakt 6: (-) Netzteil Stromversorgung  Kontakt 7: (+) 24V Netzteil Stromversorgung  Kontakt 4: (+) zusätzlicher Regeleingang 0-10V  Kontakt 9: (+) Mic zusätzlicher Eingang   Kontakt10: (+) 24V Phantomspg. für weitere Geräte   Betriebsspannung: 24Vdc (22..26Vdc 25mA = 0,025A) Ausgangsimpedanz zum Endverstärker: 50-Ohm max. 1-5V NF-Audio Control Voltage: 0-10V ( Fernsteuerung )  Abmessungen: 70,5 x 70,5mm T:45mm Inkl. Innenrahmen 50 x 50mm Alpinweiss Zusatzinfo folgende UP-Verstärker sind hierzu erhältlich ( siehe auch im Zubehör-Register unten )   Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Optional erhältlich (siehe auch Zubehör-Register)  Bst.Nr.: 93-808-00515 = 24V Netzteil für Unterverteiler                                          oder je nach Einbauart und Anzahl der Verstärker Bst.Nr.: 93-807-03060 = 24V Netzteil 30Watt für Hutschiene ( Schaltschrank )                                          oder je nach Einbauart und Anzahl der Verstärker Bst.Nr.: 93-808-00815 = 24V Netzteil 120Watt für Hutschiene ( Schaltschrank )                                          Kabel reicht völlig CAT5e geschirmtes Kabel oder vergleichbares z.B. Bst.Nr.: 42-773-04160 = 100m CAT5 Kabel EDV Kabel oder mindestens LIYCY 0,14qmm Blenden für die Unterputz Installation (siehe auch Zubehör-Register) :  Bst. Nr: 99-300-00708 = Zwischenrahmen von 50x50mm auf 55x55mm Reinweiss Glanz  Bst. Nr: 99-300-00702 = 1-fach Aussenrahmen GIRA Reinweiss Glanz  Bst. Nr: 99-300-00770 = 2-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr: 99-300-00773 = 3-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr: 99-300-00774 = 4-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr.: 99-300-00775 = 5-fach Aussenrahmen GIRA Reinweiss Glanz  Fragen ? oder ein PDF Angebot für ein Konzept in Praxen ? kein Problem einfach anrufen unter 07362-919093

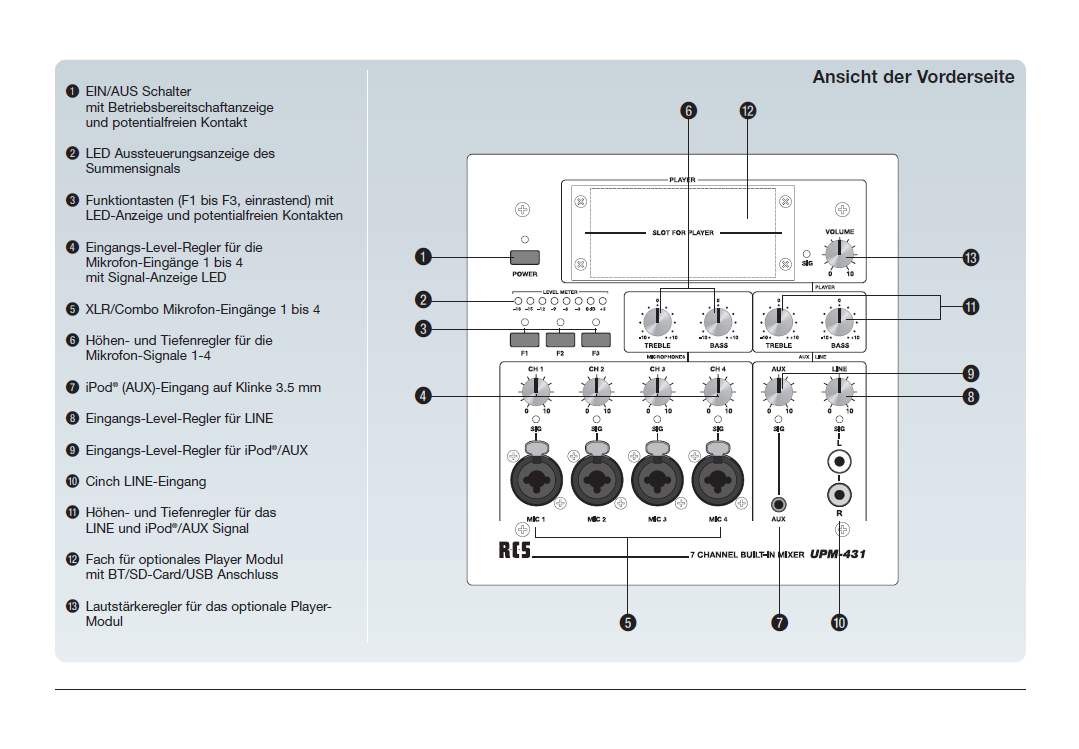

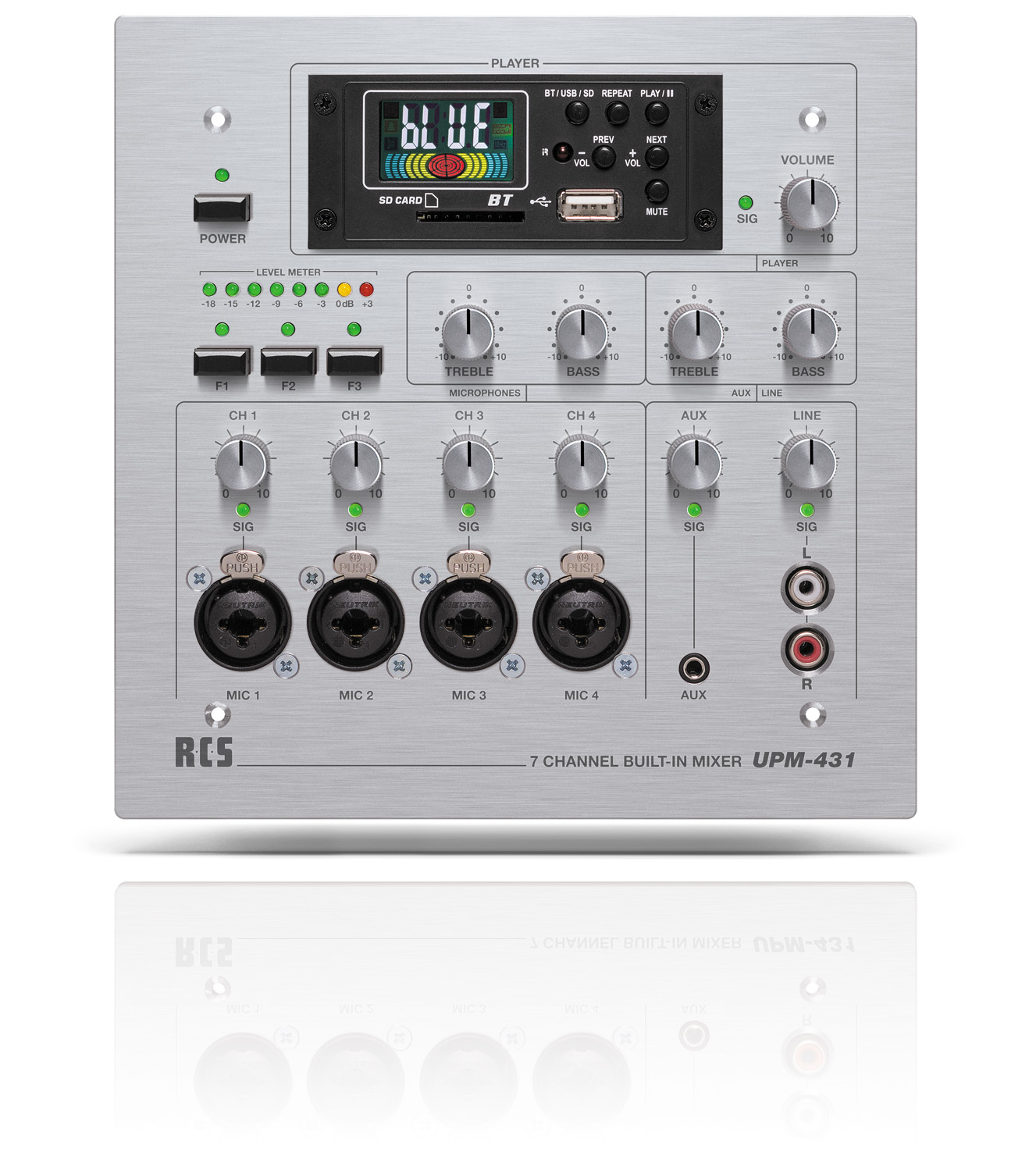

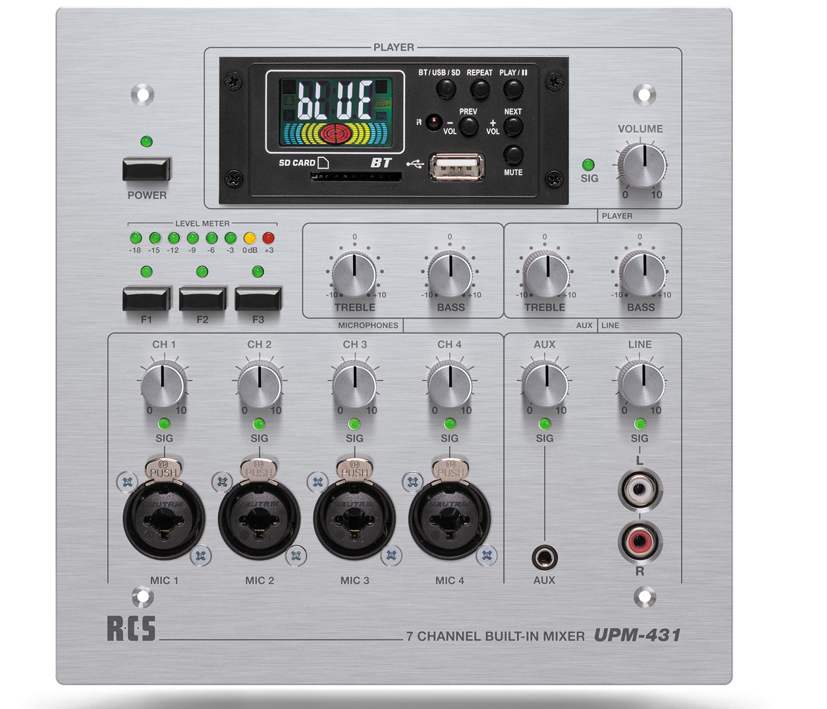

7-Kanal Mischpult für den Wandeinbau in Hallen Bedientableau für Medien- & Konferenzräumen Ideal zur Anwendung in: Schulen + Sporthallen + Medien- & Konferenzräumen Das neue, eigens für professionelle Anwendungen entwickelte 7-Kanal Bedientableau mit Einspeisemöglichkeit für bis zu 4 Mikrofone, einem Stereo-Tonträgergerät sowie  einem AUX / Notebook / PC / Tablet / iPod-Eingang Ein hochwertiges Klangbild entsteht durch die Trennung der Signalwege. Durch diese Besonderheit entsteht die Möglichkeit, die Mikrofon- und die Lineeingänge separat in den Höhen und Tiefen zu regeln. Die den einzelnen Kanälen zugewiesene Signalanzeige-LED dient zur Überwachung des eingehenden Signals. Das Mischpult verfügt bereits ab Werk über einen symmetrischen Ausgang. Es besteht die Möglichkeit für die 4 Mikrofoneingänge per Jumper eine Phantomspeisung zu aktivieren. Die Aussteuerung des Summensignals wird in 3 dB-Schritten über ein 8-stelliges VU-Meter angezeigt. Eigenschaften / Kurzdaten : 7 Kanäle für 4x Mikrofon, Tonträgergerät, AUX und iPod® getrennte Signalwege für Mic und Line mit eigener Höhen- und Tiefenregelung Pro Eingang zugewiesener Lautstärke-Regler mit Signal-Anzeige-LED Geeichtes, 8-stelliges Summen-VU-Meter Phantomspeisung 18 V für alle Mic-Eingänge Ausgangspegel regelbar von -9dBu bis +3dBu Drei Funktionstaster mit Status-LED Power-Taste mit zusätzlicher Steuerfunktion MIC 1 kann per Jumper eine Voice-Over-Funktion für die AUX/Line-Eingänge erhalten Ballwurfsicher in Verbindung mit der optionalen Plexiglasabdeckung Audio Ein- und Ausschaltverzögerung Technische Daten Stromversorgung 24V DC / Stromverbrauch 100mA (Standby) Ausgangspegel (sym.)-9dBu bis +3dBu Ausgangsimpedanz (sym.)100-Ohm Empfindlichkeit Mikro -50dB Empfindlichkeit LINE -16dB Empfindlichkeit AUX -16dB Klangregelung (Höhen / Tiefen )+/-12dB Frequenzgang 50...20.000Hz Abmessungen: BxHxT 182 x 182 x 55 mm Netzteil 24V 1A optional  Optional erhältlich: Bst Nr 79-224-03920 = USB/SD-Card/BT-Player zum einbauen nachrüsten Bst Nr 88-800-00386 = Unterputzgehäuse Bst Nr 88-800-00387 = Aufputzgehäuse Bst Nr 88-800-00388 = Plexiglasabdeckung Bst Nr 93-815-00415 = Steckernetzteil 230VAC auf 24V DC 1A  Bst Nr 93-807-03328 = Netzteil für Hutschiene 230VAC auf 24VDC 1,25A  Bst Nr 93-815-01160 = Netzteil ähnlich Notebooknetzteil 230VAC auf 24VDC
