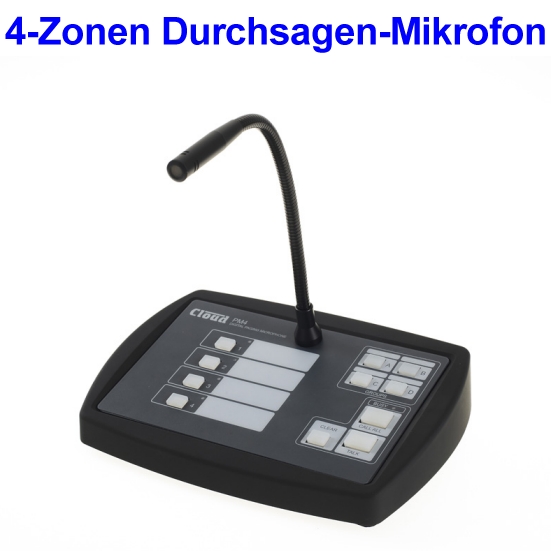

Multi Zonen Mikrofon 4Zonen PM4 zu DCM1

Tischmikro bzw. dynamisches Mikrofon mit Schwanenhals und Rast/Tast Schalter Einsatz für Verstärker, Mischpulte, Durchsage- und Sprachsysteme, ELA-Technik somit alle Geräte mit Mikro-Eingang Technische Daten: Frequenzbereich 60-12000Hz Empfindlichkeit 3,2mV/Pa/1kHz Impedanz 600-Ohm Mikro Dynamisch (Niere) geräuscharmer Rast/Tast-Schalter Stromversorgung: ohne (wird nicht benötigt)  6,3mm Klinkenkabel Spiralklabel Abmessungen Pultgehäuse: 120 x 60 x 160mm Schwanenhals-Gesamtl. 310mm Gewicht 1,1kg Optionales Zubehör fals benötigt z.B. Kabelverlängerung ( siehe auch im Zuhehör-Register ) 42-685-00079 =  5m Klinkenkabel-Verlängerung Stecker auf Buchse 42-685-00080 =  6m Klinkenkabel-Verlängerung Stecker auf Buchse  Alternativen wären da  39-859-00150 = Klinkenadapter Buchse-Buchse ( 6,3mm Kupplung auf 6,3mm Kupplung )  42-685-00884 = 0,5m Klinkenkabel NF geschirmt ( 6,3mm Stecker auf 6,3mm Stecker )  42-685-00885 = 1,0m Klinkenkabel NF geschirmt ( 6,3mm Stecker auf 6,3mm Stecker )  42-685-00420 = 3,0m Klinkenkabel NF geschirmt ( 6,3mm Stecker auf 6,3mm Stecker ) 42-685-00870 = 6,0m Klinkenkabel NF geschirmt ( 6,3mm Stecker auf 6,3mm Stecker )  42-685-00882 = 10m Klinkenkabel NF geschirmt  ( 6,3mm Stecker auf 6,3mm Stecker )  Alternativen Adapter dann auf XLR 39-852-00125 = XLR-Adapter 3pol XLR Stecker auf 6,3mm Klinkenbuchse

Tischmikro bzw. Schwanenhals-Mikrofon mit einzusetzender Batterie. Schwanenhalsmikrofon mit Sprech- und Feststelltaste für den Anschluss an Verstärker, Mischpulte, ELA-Systeme, Funkgeräte, Durchsage- oder  Sprachsysteme aller Art.  Mikrofon mit Schwanenhals. Talk- und Lock-Taster am Mikrofon. Technische Daten: Frequenzbereich 60...12.000Hz Mikrofonkapsel Elektret mit Kugelcharakteristik Empfindlichkeit: 6mV/Pa/1kHz Impedanz 1-kOhm Signal/Rauschabstand > 40dB Stromversorgung durch 1x1,5V Mignonbatterie (nicht anbei) Abmessungen: Pultgehäuse 75 x 25 x 110mm Schwanenhals Gesamtlänge 200mm Gewicht: 380g Anschlüsse: Kabel mit 6,3mm Klinke Optionales Zubehör wie Kabelverlängerung siehe Zuhehörregister 39-859-00150 = Klinkenadapter 6,3-6,3mm 39-852-00125 = XLR Stecker auf 6,3mm Klinkenbuchse 42-685-00884 = 0,5m Klinkenkabel NF geschirmt 42-685-00885 = 1,0m Klinkenkabel NF geschirmt 42-685-00850 = 3,0m Klinkenkabel NF geschirmt 42-685-00882 = 10m Klinkenkabel NF geschirmt

Tischmikro bzw. dynamisches Mikrofon mit Schwanenhals und Rast/Tast Schalter Einsatz für Verstärker, Mischpulte, Durchsage- und Sprachsysteme, ELA-Technik - somit alle Geräte mit Mikro-Eingang Technische Daten: Frequenzbereich 80-12000Hz Empfindlichkeit 3,4mV/Pa/1kHz Impedanz 600-Ohm Mikro Dynamisch (Niere) geräuscharmer Rast/Tast-Schalter Stromversorgung: ohne (wird nicht benötigt)  Anschluss XLR Stecker 1,5m   Abmessungen Pultgehäuse: 122 x 60 x 162mm Schwanenhalshöhe mit Fuss: 360mm Gewicht 0,81kg Optionales Zubehör wie Kabelverlängerung, Adapter siehe (Zuhehör-Register)

Digitales Achtzonen Durchsagenmikrofon Tasten: 8x Zonendirektwahl / 4xGruppentaste / 1x Alle Zonen zusammen / 1x Clear / 1x Sprechen (Talk) Integrierte Gongfunktion die je nach Nutzungsart individuell eingestellt werden kann Digitales Interface Integriert via RJ45 Buchse Cat5e in verbindung mit DCM1 RJ45 Buchse 8-polig vollbelegt max. Kabellänge: 100m Zusätzlich 6,3mm Klinkenbuchse mit analogem Ausgang integriert Integrierte Stromversorgungsbuchse bei Betrieb über nicht digitales Systeme Nur dann wird optional ein externes Netzteil 12/24VDC 500mA benötigt Mikrofon Unidirectionales Electret Mikrofon Empfindlichkeit: 68dB Mikro-Frequenzbereich: 80-16.000Hz Abmessungen: 245 x 170 x 300mm (Höhe Grundplatte: 65mm) Gewicht: 1,4kg

VLM100 Systemmikrofon mit RJ45 Anschluss ( RJ45 Busmikrofon  )  Mikrophon Sprechstelle mit Sammelruf Taste für alle Zonen. Solides sehr gut verständliches Kondensato Mmikrofon mit Schwanenhals  Vorgong und Prioritäts-Schaltung über RJ45 Bus. Mikrophon-Sprechstelle für Sammelruf Durchsagen ( alle Zonen ) 1x RJ45 Buchse  für die aktuelle Verstärker VLC Serie ( kein LAN ! )  Taste für Sammelruf ( tastend nicht rastend )  Vorgong und Priorität auf der Rückseite über DIP einstellbar Verdrahtung über übliche RJ45 Patchkabel Verdrahtungsart: von Sprechstelle zu Sprechstelle oder Stern oder parallel durchverdrahten max 10 Stück kabelabhängig alle 8-Adern sind zu belegen; dann zum Verstärker ( ELA Zentrale ) auf Rückseite ist auch eine RJ45 Buchse Beschriftet mit VLA100 ist intgriert in der VLA Serie Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 10 dieser Tischmikrofone angeschlossen werden, bei Leitungslängen von jeweils bis zu 200m jedoch nur 3-6 Stück ( Mikrofone weren ggf. leiser je nach Kabelart ) Die Grundeinstellung der Lautstärke erfolgt auf der Rückseite (Poti) und auch auf der Frontseite der VLA Endstufe Mechanische Ausführung: Supersolide verarbeitet 24/7 tauglich Stabile ALU Druckguss Ausführung mit integriertem Electretmikrofon und Wind- bzw. Spuckschutz Abmessungen: B: 126mm T: 156mm Pult: H-hinten 51mm / Pult H-vorne: 28mm Höhen Schwanenhals flach: 115mm / Höhe Mikro mit Schwanenhals gerade : 325mm Länge Schwanenhals ( 100mm ) / Gesamtlänge Pult bis Mikrofonspitze: 280mm Spuckschutz / Windschutz abnehmbar: DM 30mm x L: 48mm ( Innen-DM 15mm ) Gewicht 0,8Kg Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )  Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )   Info zur Serie neuen Serie ab 2021:  VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )   Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093  Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle    passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )

VLM206 Digitale Mikrophon-Sprechstelle zur Anwahl der 6 einzelnen  Lautsprecherkreise  und  zur Fernsteuerung des Digital-Textmoduls DMT10 Diese digitale Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale. Die Sprechstelle bedient die 6 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong Bei diesem 206er Modell kann außerdem noch das Digital-Textmodul (wenn im Verstärker integriert) fernbedient werden Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 6 dieserTischmikrofone mit LS-Fernbed. angeschlossen werden, bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, Kassetten-Playern, etc. 3m Datenkabel (8-pol.) mit RJ-45 Steckern sind beigefügt und die Steuerplatine RR60 Lieferumfang:  1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m LAN-Kabel Cat5e mit 2x RJ45 Stecker 1x Einbaukontroller Remote Receiver ( Platine mit Stecker ) für Zentrale/Verstärker nicht eingebat ( Einbau gegen Aufpreis )    Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )   Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )    Info zur Serie neuen Serie ab 2021:   VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )    Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093   Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle     Nur passend zu Artikel-Nr.: 88-404-00760 +00780 +00790 usw. 6 Zonen Zentralen

VLM106 Systemmikrofon mit RJ45 Anschluss mit einer Steuerplatine passend zu 6 Zonen ELA Verstärker Serie Mikrophon-Sprechstelle mit Fernbedienung von 6 Lautsprecher-Kreisen Diese digitale Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale Die Sprechstelle bedient die 6 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 6 dieser Tischmikrofone mit Fernbed. angeschlossen werden, bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, MP3-Player, Tuner, NB-Sound  etc.  Abmessungen: B:195mm T: 160mm H:50mm. Schwanenhalslänge ca. 280mm  Lieferumfang: 1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m Verb.kabel (8-pol.) mit 2x RJ45 Steckern sind beigefügt 1x Einbaukontroller Remote Receiver (Platine mit Stecker) passend zu speziellem Verstärker  Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )    Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )     Info zur Serie neuen Serie ab 2021:    VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )     Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093    Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle      passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )

VLM205 Systemmikrofon mit Steuerplatine nur passend zu Verstärkermodellen mit 5-Zonensteuerung von RCS Diese digitalen Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA Zentrale. Die Sprechstelle bedient die 5 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong. Bei diesem 205er Modell kann außerdem noch das Digital-Textmodul (wenn im Verstärker integriert) fernbedient werden. Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 5 dieser Tischmikrofone mit Zonen-Fernbedienung können maximal an die Steuerplatine angeschlossen werden; bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück. Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke. Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, Tuner, Bluetooth, MP3 Player etc. 3m Datenkabel ( 8pol. ) mit RJ45 Steckern und die Steuerplatine für den Einbau in passenden Zonenverstärker sind beigefügt  Lieferumfang:  1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m LAN-Kabel Cat5e mit 2x RJ45 Stecker 1x Einbaukontroller Remote Receiver ( Platine mit Stecker ) für Zentrale/Verstärker nicht eingebat ( Einbau gegen Aufpreis )    Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )   Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )    Info zur Serie neuen Serie ab 2021:   VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )    Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093   Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle     passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )

VLM105 Tischmikrofon Sprechstelle mit Steuerplatine. Systemmikrofon mit RJ45 Anschluß passend zu ELA Verstärker Serie Mikrophon Sprechstelle mit Fernbedienung von bis zu 5 Zonen bzw. Lautsprecher-Kreisen Diese digitalen Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale Die Sprechstelle bedient max 5 Lautsprecher Zonen oder mit dem ALL Knopf dann alle Zonen auf einmal  Schwanenhalsmikrofon (Kondensator-Mikrofon mit Nierencharakteristik) Integrierter Vorgong ( lässt sich auch deaktivieren ) Bei einer Gesamt Kabelänge von bis zu ca. 100m können bis zu 6 dieser Sprechstellen (Tischmikrofone) angeschlossen werden bei Leitungslängen von jeweils bis zu 250 m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinchbuchse) ermöglicht einschleifen von CD-Player, MP3-Player, Tuner, etc direkt über den Mikrofonweg Anschluss über RJ45 LAN Kabel (8-pol) mit 2x RJ-45 Steckern Lieferumfang: 1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m LAN-Kabel Cat5e mit 2x RJ45 Stecker 1x Einbaukontroller Remote Receiver ( Platine mit Stecker ) für Zentrale/Verstärker nicht eingebat ( Einbau gegen Aufpreis )   Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )   Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )    Info zur Serie neuen Serie ab 2021:   VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )    Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093   Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle     passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )
