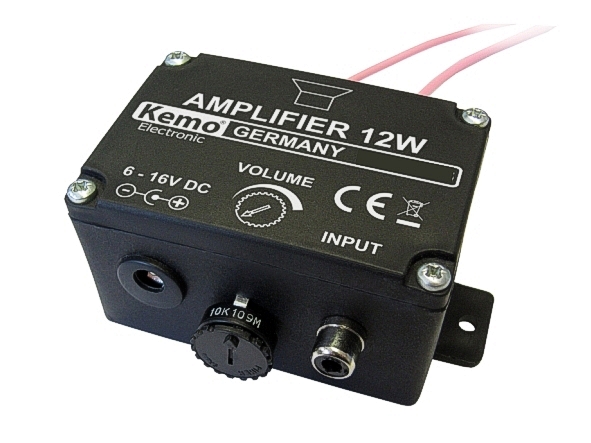

12W Verstärker Modul mit Buchsen Plug n Play
19,40 €*
% 20,95 €* (7.4% gespart)Sofort verfügbar, Lieferzeit: 2-3 Tage
Artikelnummer: 92-477-00670
Produktinformationen "12W Verstärker Modul mit Buchsen Plug n Play"
12W Verstärkermodul mit Buchsen und Regler für den Signaleingang und für die Stromversorgung. Eingebauter Lautstärkeregler, Lautsprecheranschluss über Kabel.
Technische Daten:
- Betriebsspannung 6 - 16V DC Gleichspannung
- Stromaufnahme max. 800mA
- Eingangsempfindlichkeit < 80 mV ( 80-500mV )
- Lautsprecheranschluss 4ohm oder 8ohm oder 16ohm
- Musikleistung max. 12 W bei 16 VDC an einem 4 Ohm Lautsprecher
- Geeignet für Lautsprecher aller Art egal ob 4ohm 8ohm 16ohm oder 32ohm Impedanz
- Frequenzgang ca. 40 - 20.000 Hz
- Stromversorgungsbuchse für Netzstecker 2,5 mm

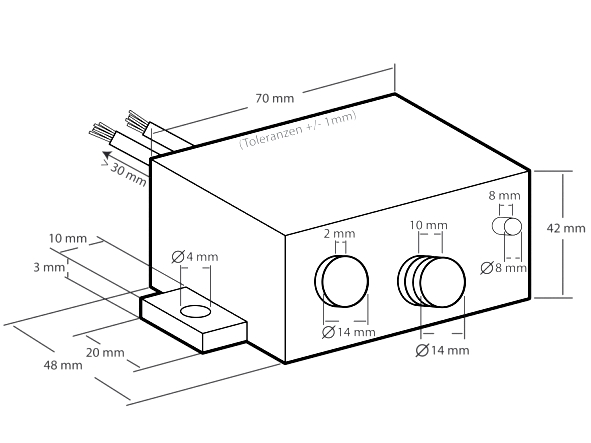

- Maße ca. 73 x 60 x 43 mm (ohne Befestigungslasche )

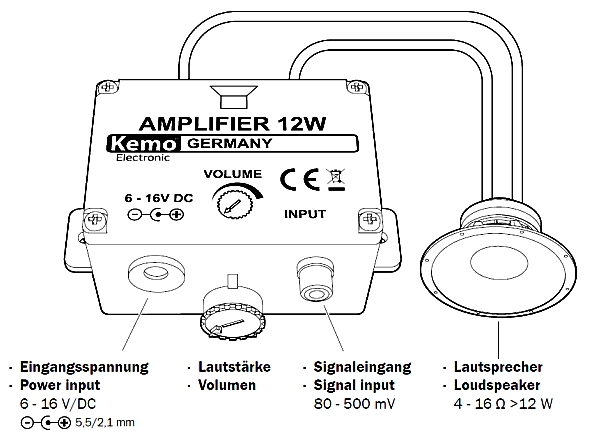

Anschlussplan siehe weitere Bilder !
Optional erhältlich
- Bst Nr 92-477-00198 = Vorverstärker
- Bst Nr 93-815-01125 = 12V Netzteil
- Bst Nr 33-475-00120 = 9V Batterieclip
- Bst Nr 33-175-02055 = 9V Akku
- Bst Nr 33-460-00039 = 9V Batterie
