Bausatz Vorverstärker Stereo mit 3 Potis Klangregler



























24,90 €
% 32,95 € (24.43% gespart)
Nicht mehr verfügbar
Produktinformationen "Bausatz Vorverstärker Stereo mit 3 Potis Klangregler"
Vorverstärker mit Klangregelung und Lautstärkeregler für alle Art von Endverstärkern geeignet
- Stereo-Lautstärkeregelung
- Stereo Bass- und Höhenregelung
- Potentiometer für Bässe und Höhen mit Rastung in der Mitte
- Anpassbare Dämpfung oder Verstärkung
- Komplett mit Knöpfen
Technische Daten:
- Spannungsversorgung: 2 x 12VAC 100mA
- Frequenzbereich: 3Hz - 500kHz (-3dB)
- Signal- Rauschabstand: 98dB
- mit rauscharmen ICs OP AMP TL072
- Klirrfaktor: < 0.005% (-1kHz)
- Standard Verstärkung: x1 Max. Leistung: 5V RMS
- Klangregelung: -15dB - 20Hz und -15dB - 15kHz
- Eingangsimpedanz: 50kOhm
- Abmessungen Platine: 105 x 70mm

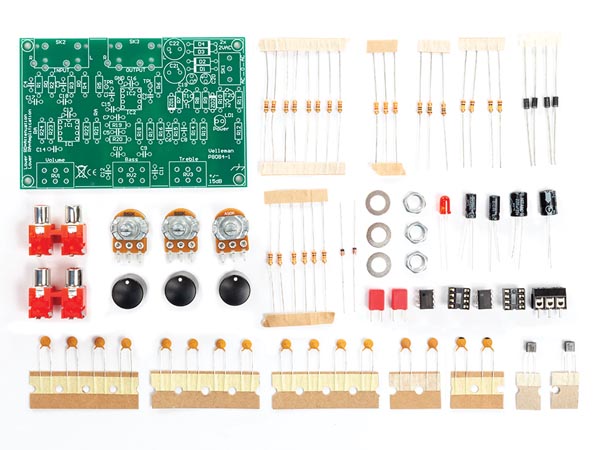

Lieferumfang: Bausatz mit Anleitung und Platine.
Jedoch ohne Stromversorgungstrafo passender Trafo siehe Zubehör z.B. 43-890-00325 und andere 2x12VAC Typen

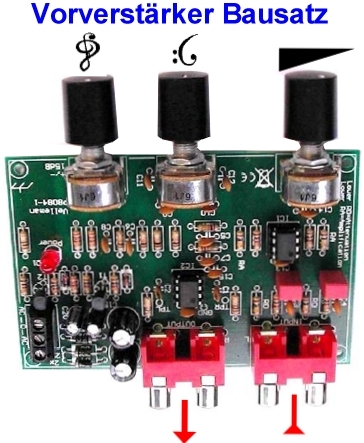

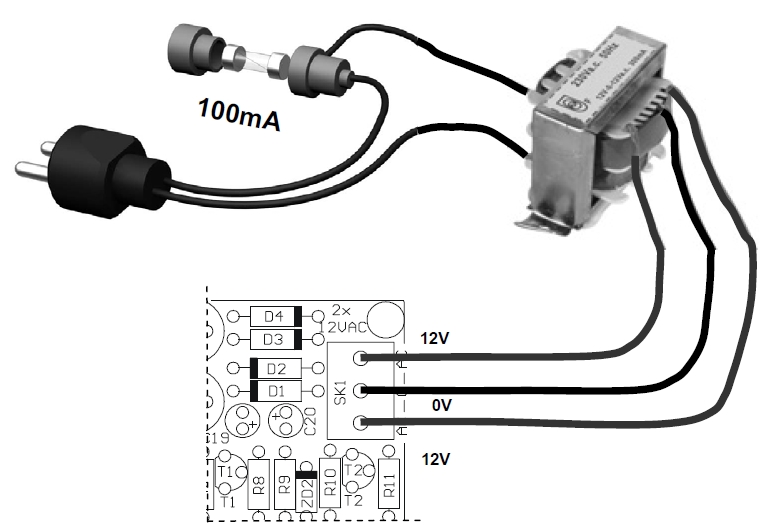

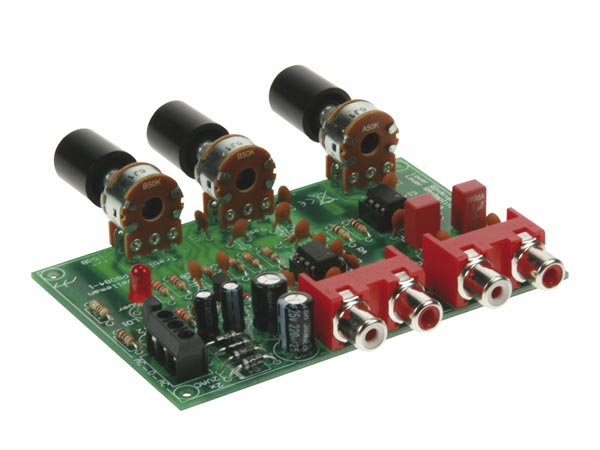

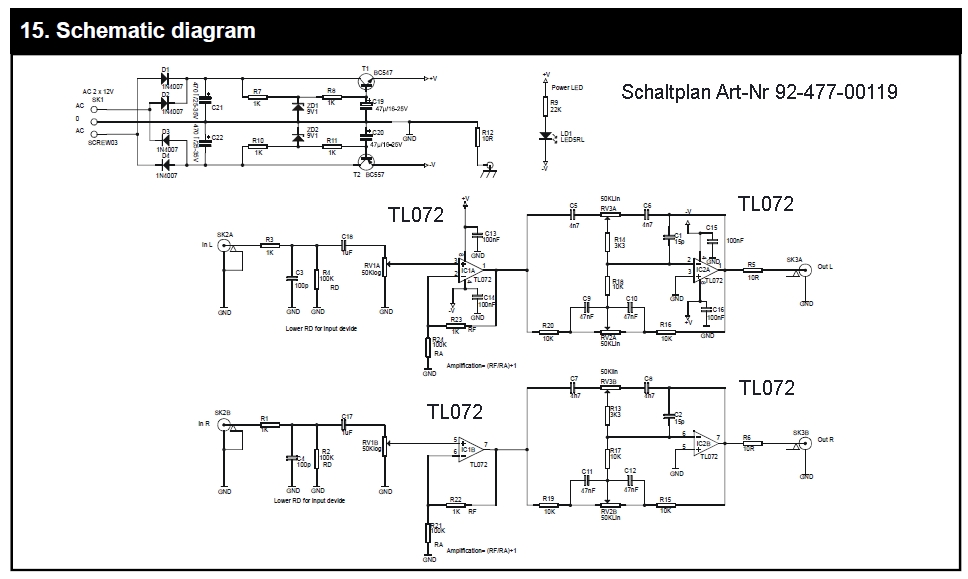

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Anmelden
Zubehör

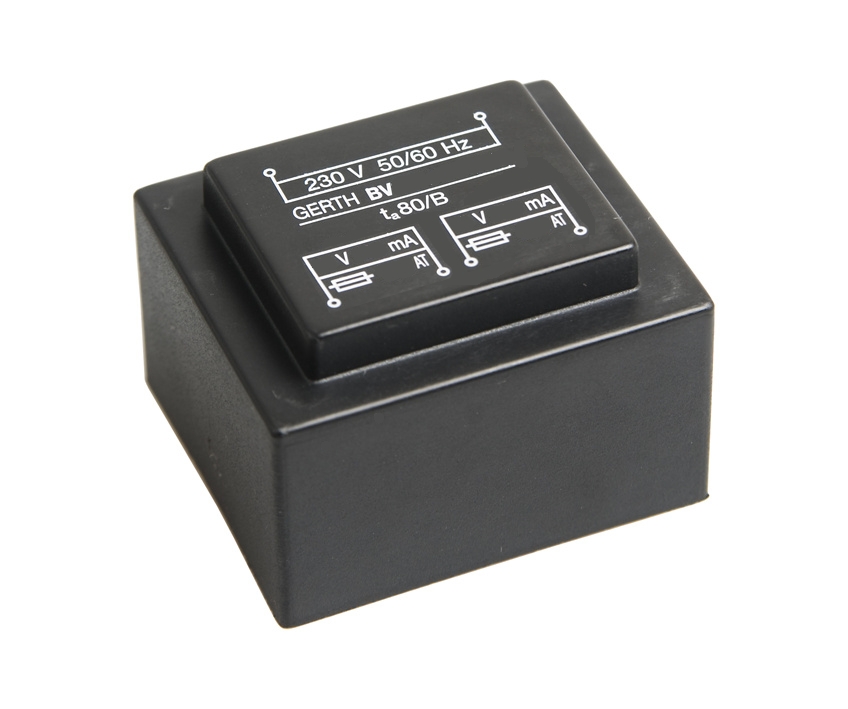

12V Platinentrafo mit 3,6VA Leistung Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x12V AC Trafo mit 2x 150mA verwendbar als 1x12V AC Trafo mit 1x 300mA verwendbar als 1x24V AC Trafo mit 1x 150mA Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm Leerlaufspannung: 2x16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder ! Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm Gewicht: 0,192Kg
