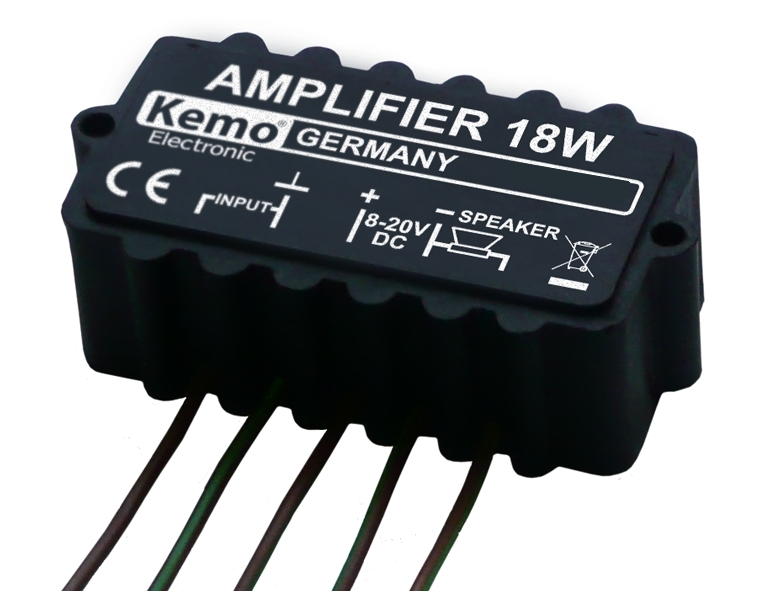

18W Verstärker Modul Mono Universal 6-20V

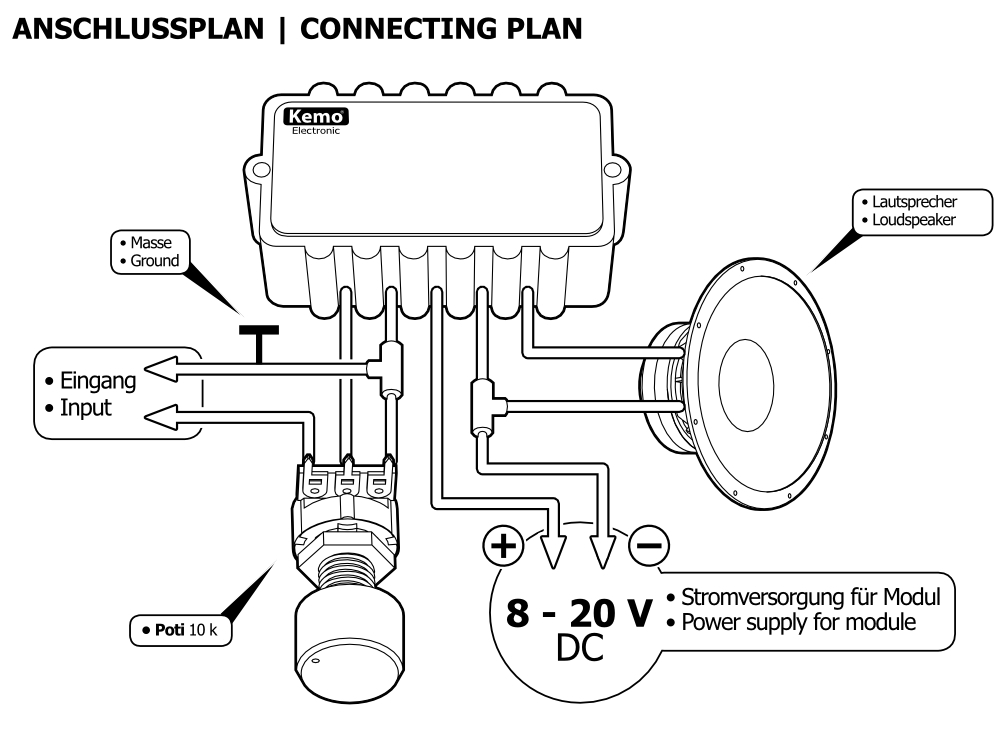

Robustes Verstärkermodul für den universellen Einsatz. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert. Technische Daten: Betriebsspannung: 4,5...12 Volt   Ausgangsleistung: max. 3,5 Watt Musikleistung  Nennleistung: 2 Watt an 4-Ohm rms  Lautsprecheranschluss: 4...16-Ohm  Eingangsempfindlichkeit: < 80 mV   Frequenzgang: ca. 40...20.000 Hz   Maße: ca. 30 x 25 x 15mm  Anschlussplan siehe weitere Bilder !    Optional erhältlich     Bst Nr 92-477-00198 = Vorverstärker Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

40W Verstärker Modul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Ideal ist die neue Bauform mit Schraubklemmen für die leichte Montage. Technische Daten: Betriebsspannung:12V DC ( 8...16Volt ) Gleichspannung stabilisiert Stromaufnahme bei maximaler Leistung 3,3A bei 12V 4A bei 15V Musikleistung: max. 40W an 4-Ohm Lautsprecherlast 4-Ohm bei 12V Betriebsspannung ergibt ca 20W Leistung lt Herst.Angaben Lautsprecherlast 4-Ohm bei 16V Betriebsspannung ergibt ca 40W Leistung lt Herst.Angaben Lautsprecheranschluss: 4...8-Ohm Eingangsempfindlichkeit: < 500 mV   Audio-Frequenzbereich: ca. 20...25.000 Hz  Abmessungen: ca. 58 x 37 x 32mm Anschlüsse: Schraubklemmen Stromversorgung: z.B. über 12V Autobatterie oder optionales 230V Netzteil mit 12V oder besser 15V mit min 3,3A Leistung Optional erhältlich ( ggf. Bst Nr unter Suche eingeben ): 92-477-00198 = NF Audio Vorverstärker 21-817-00250 = 10Kohm Poti LOG mit 6mm Achse oder 21-817-01030 = 10Kohm Poti LOG ( geschlitze Achse ) 93-808-03020 = 15V 50W Netzteil in Case Bauform oder 93-808-01106 = 12V 60W Netzteil Steckernetzteil oder 93-815-03400 = 16V 60W Netzteil Steckernetzteil oder 93-807-03038 = 12V 55W Netzteil Hutschienen Ausführung 93-807-00180 = 15V 45W Netzteil Hutschienen Ausführung Aufbauanweisung + Inbetriebnahme: Dieser Verstärker muss mit dem Kühlboden auf einen Kühlkörper oder einem ähnlichen, kühlenden Metallteil plan aufgeschraubt werden. Als Kühlkörper ist z.B. ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 10 x 4 x 2 cm oder größer geeignet. Am Günstigsten ist es, wenn der Kühlkörper mit dem angeschraubten Modul an einer gut belüfteten Stelle, aber elektrisch von anderen Teilen isoliert, montiert wird. Es können Lautsprecher mit einer Impedanz zwischen 4 - 8 Ohm angeschlossen werden. Die Betriebsspannung kann zwischen 8 - 16 Volt liegen. Der Verstärker hat seine Höchstleistung bei einer Lautsprecherimpedanz von 4 Ohm und einer Betriebsspannung von 16V. Bei geringerer Betriebsspannung und Lautsprechern mit höherer Impedanz ist die Klangqualität zwar besser und die Erwärmung des Moduls kleiner, aber die Leistung entsprechend geringer (z.B. bei einem 4 Ohm Lautsprecher und 12 V Betriebsspannung ca. 20 W). Das Kabel zum Signal-Eingang des Moduls (IN) muss unbedingt abgeschirmtes Kabel sein! Dabei wird das Abschirmgeflecht des Kabels an den Masse-Anschluss ( ) des Moduls gelegt. Wenn ein Lautstärkeregler angeschlossen werden soll, so muss er gemäß Zeichnung mit dem Modul verbunden werden. Der angeschlossene Lautsprecher darf nicht mit Masse verbunden werden (z.B. im Auto). Der Verstärker arbeitet in Brückenschaltung, daher darf der Lautsprecher nur mit dem Modul verbunden werden und nicht gleichzeitig mit Masse! Bitte achten Sie auch auf eine ausreichende Stromversorgung! Je nach Betriebsspannung und Lautsprecherimpedanz kann die Stromaufnahme bis zu 4 Ampere betragen! Das verwendete Netzgerät bzw. die Batterie (am besten eine Autobatterie) muss für diese Leistung geeignet sein! Es kann in Sonderfällen vorkommen, dass der Verstärker aufgrund eines zu hohen elektrischen Innenwiderstands des Netzteils nicht richtig arbeitet und „schwingt“ (z.B. Pfeif- und Dauertongeräusche). In diesem Fall schalten Sie bitte parallel zu den Stromeingangsklemmen des Moduls (an - und +) einen Elko von ca. 4700 μF 25 V (liegt nicht bei). Das Modul hat eine Eingangsempfindlichkeit von ca. <500 mV. Wenn Signalquellen mit geringerer Spannung angeschlossen werden sollen, so muss ein Vorverstärker vorgeschaltet werden (z.B. das Vorverstärker Modul 92-477-00198). ACHTUNG! Kurzschlüsse im Lautsprecheranschluss und zu niederohmige Lautsprecher (<4 Ohm), zu hohe Betriebsspannung (>16 V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jedes Modul sorgfältig vor dem Versand geprüft wurde, ist ein Kulanzersatz in solchen Fällen nicht möglich. Bestimmungsgemäße Verwendung: Lautsprecher Endstufe bzw. Moni Verstärker für allgemeine Anwendung: z.B. Leistungserhöhung von NF Audioquellen aller Art.

7W Verstärker Modul, fertig aufgebaut. Dieser kleine Verstärker ist um den IC TDA2003 aufgebaut, der 7 Watt an 4-Ohm liefern kann bzw. 4Watt rms an 4-Ohm. Das IC ist komplett kurzschluss- und temperaturgeschützt. Eine einfache Gleichspannung dient als Versorgung Technische Daten: Musikleistung: 7W an 4-Ohm RMS-Ausgang: 3,5W an 4-Ohm oder 2W an 8-Ohm Spannungsversorgung: 12Vdc (8....18Vdc sind möglich) Stromaufnahme 0,5A Klirrfaktor: 0,05% (1W/1kHz) Frequenzgang: 20Hz bis 20kHz (-3dB) Signal-/Rauschabstand: 86dB (A-bewertet) Eingangsempfindlichkeit: 40mV/150 Kohm  Überlast- und kurzschlussgeschützt Abmessungen: L:55 B:35mm Optional erhältlich Poti für Lautstärkeregelung 21-817-00357 = 47KOhm LOG Poti mit 6mm Achse 21-817-00194 = 47KOhm LOG Poti mit 4mm Achse oder auch 21-817-00156 = 100KOhm LOG Poti mit 6mm Achse

200 Watt Verstärker Leistungs-Verstärker 200W Endstufe Bausatz ohne Kühlkörper  200 Watt Audio Mono Verstärker bzw. Mono Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Kühlkörper und ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last   Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper erforderlich Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA ( AC Trafo optional siehe im Zubehör Rgister ) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Empfehlung optionaler Kühlkörper: 174 x 75mm Höhe: 28mm Ein Lautstärkeregler ist nicht anbei, dies lässt sich einfach realisieren in dem Sie ein 47KOhm Poti (Mono LOG siehe Bild2)  vor den NF Eingang schalten, oder den Verstärker über ein Mischpult betreiben. Lieferumfang: Platine, Bauteile, Schrauben (Bausatz) mit Anleitung Beschreibung ( Kühlkörper, Trafo, Lautsprecher optional ) Empfohlenes optionles Zubehör ( siehe auch im Zubehör-Register unten:  Transformator / Stromversorgung mit 230VAC Eingang möglicher Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkerntrafo je nach Einbaumöglichkeiten Bst Nr: 43-890-00720 = passende 230V Transformator 2x30V Bst Nr. 21-817-00357 = Lautstärkeregler 47-Kohm Mono LOG oder Bst Nr: 92-477-00113 = Klangreglermit Lautstärkeregelung oder auch 92-477-00119 Bst Nr:   8-890-00250 = Kühlkörper Abmessungen: 75 x 175 x 28mm mit vorgebohrte Löcher Auch als Fertigmodul mit Kühlkörper ebenso erhältlich = Bst.Nr.: 93-477-00800 ( unter Suche ggf. eintippen! ) Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan.Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !  Zusatzinfo: Auch als Fertigmodul mit Kürhlkörper lieferbar = 93-477-00800

Robustes 12W Verstärkermodul für den universellen Einsatz Betriebsspannung 12V typisch oder 6-16V DC  Das Modul ist feuchtigkeits- und rüttelfest vergossen Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff Daher sind keine zusätzlichen Kühlkörper erforderlich Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert Technische Daten: Betriebsspannung: 6-16 Volt am besten mit 12 Volt Gleichspannung betreiben Stromaufnahme: max. 800mA Ausgangsleistung: max. 12Watt Musikleistung Lautsprecheranschluss: 4ohm..8ohm...16ohm Eingangsempfindlichkeit: < 80 mV von Cinch Klinke usw. Frequenzgang: ca. 40...20.000 Hz Abmessungen: ca. 61 x 35 x 23mm Anschlussplan siehe weitere Bilder !   Optional erhältlich   Bst Nr 92-477-00198 = Vorverstärker Bst Nr 39-796-00003 = Lüsterklemme Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

Stereo-Verstärkermodul ist rüttelfest und wasserdicht vergossen. Die Betriebsspannung sollte in der Regel 9V betragen (max. 10V) Er eignet sich für viele Anwendungen, u.a. auch als leistungsfähiger "Nachbrenner"  Betriebsspannung: 3...10 Volt ( 9V typisch )  Stromaufnahme: max. 300 mA  Ausgangsleistung: max. 2 x 1,5 Watt  ( Gesamtleistung 3Watt  )  Lautsprecheranschluss: 8...16 Ohm NF Eingangsempfindlichkeit: min. 100mV zb. von Cinch Klinke o.ä. Frequenzbereich: ca. 20...20.000 Hz Abmessungen: ca. 70 x 46 x 23mm

Robustes Verstärkermodul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Metallbefestigungslasche für die Wärmeabführung über Metallgehäuse, Kühlkörper usw. Technische Daten: Betriebsspannung: 12Vdc (6...16Volt)  Musikleistung: max. 40W an 4-Ohm Lautsprecherlast bei 16V bzw. ca. 25W RMS   Zum Beispiel bei einem 4-Ohm Lautsprecher und 12V Betriebsspannung sind zirka 20 Watt möglich  Lautsprecheranschluss: 4...8-Ohm   Eingangsempfindlichkeit: < 500 mV Frequenzgang: ca. 20...25.000 Hz Abmessungen: ca. 61 x 35 x 23mm

200Watt Verstärker 200W Endstufe Fertigbaustein  200 Watt Audio Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last    Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA (optional) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Abmessungen Kühlkörper: 174 x 75mm Höhe: 28mm Bauhöhe: Külkörper bis Elkos: 60mm Empfohlener Transformator: 230VAC Eingang Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkern   passende Trafo 43-890-00720 oder 93-477-00800 (2x30V) siehe (Zubehör-Register) Auch als Bausatz ohne Kühlkörper erhältlich = Bst.Nr.: 92-477-00900
