LM380N DIP14 IC 3W Audio Mono Verstärker
0,80 €
% 1,60 € (50% gespart)
Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktinformationen "LM380N DIP14 IC 3W Audio Mono Verstärker"
LM380 / LM380N Universal Audio Verstärker IC mit 3,5Watt Leistung Audio Endstufe
Ideal als kleine Audio Power Mono Verstärker. Mit nur 1-2 Kondensatoren schnell und einfach fertig aufgebaut !

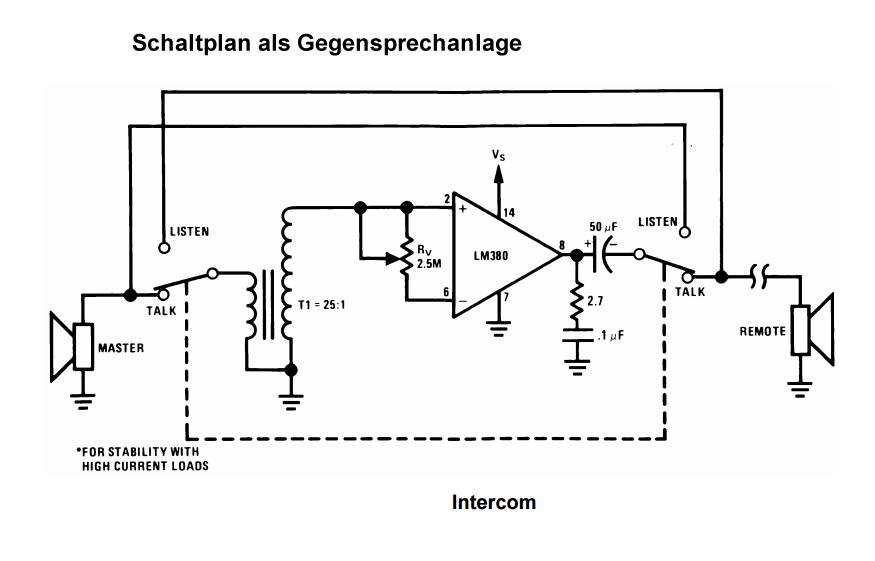

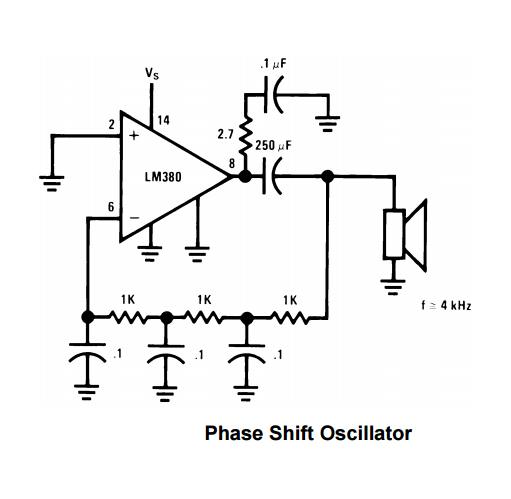

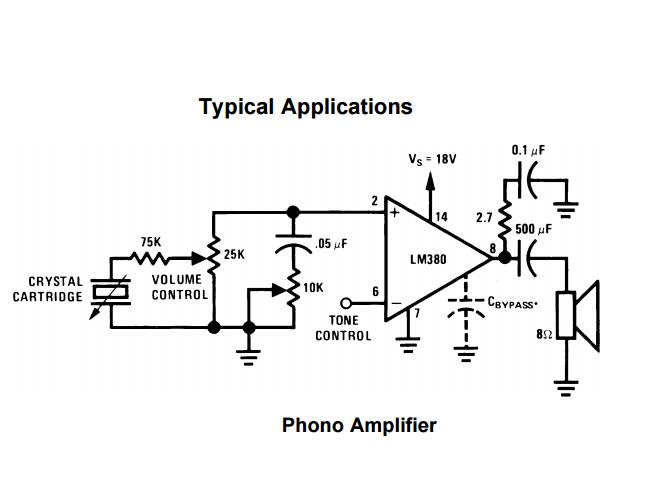

Die Anwendungsmöglichkeiten sind vielfältig. Ideal für Audio Anwendungen aller Art. NF-Audio Verstärker mit Lautsprecher, Smartphone Audio Verstärker, MP3 Verstärker, Phonoverstärker, Mikrofonverstärker, Intercom, Gegensprechanlage, Megahonverstärker, Experimente mit Audio, oder als Mehrfach Kopfhörerverstärker, Phonoverstärker, TV-Sound AMP, Sirenengenerator, Phase Shift Oscillator, Musikeranwendungen, Kofferverstärker kleiner Gitarrenverstärker usw. Ideal auch für Schule, Hobby, Modellbau usw.
Technische Daten

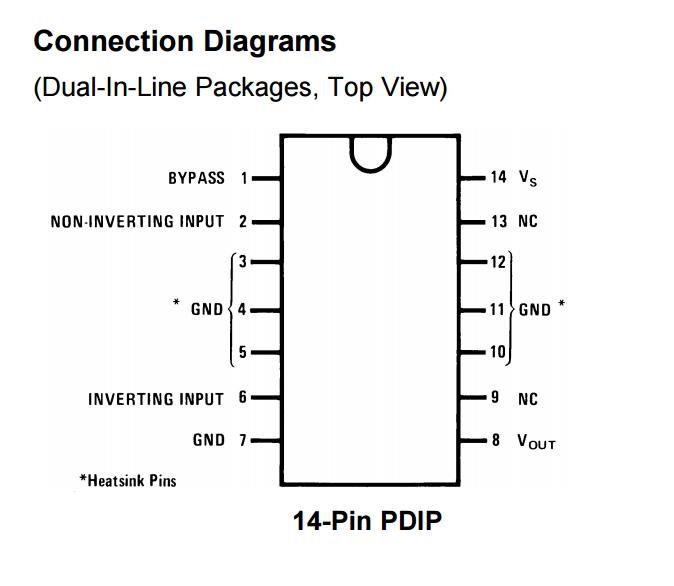

- Gehäuse DIP14
- Spannungsbereich: 10...22V DC ( 12V typisch )
- Leistung: 8,3W bei Betrieb mit 22V DC
- P-OUT ( NF RMS ) min 2,5Watt rms an 8-Ohm bzw. 3,5W Musikpower
- Ausgang für Lautsprecher mit 4-ohm 8-ohm 16-ohm

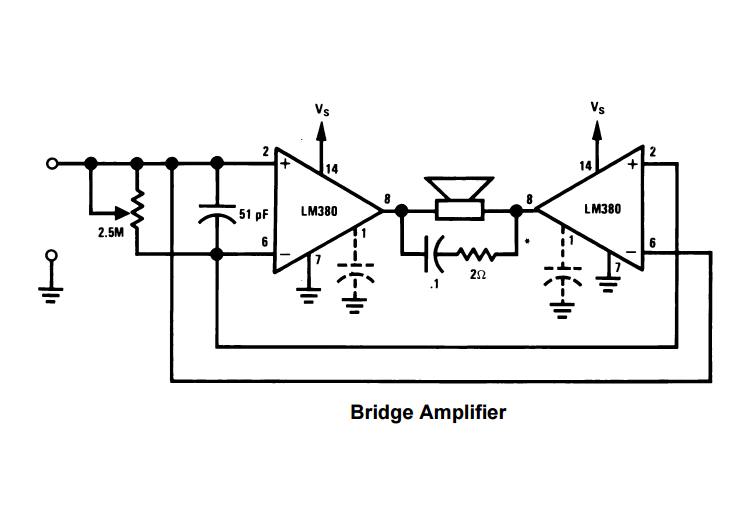

- Bei Brückenbetrieb / Bridge Amplifier tauglich bei verwendung von 2x ICs dann 5Watt RMS Leistung
- High Peak Current Capability: 1.3A
- Input Referenced to GND
- High Input Impedance: 150kohm ( Eing.Widerstand ) Universal Eingang
- Audiobandbreite / Bandwidth : 10.....100.000Hz
- Beschaltung mit nur wenigen Bauteile ( siehe weitere Bilder )
Anmelden
Zubehör
14pol IC Fassung mit Präzisions Kontakten gedreht RM 2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten Offener Isolierkörper Steckbar mit Rundstift 0,40...0,56mm / Vierkantstift 0,25...0,45mm Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3A je Kontakt Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Nennspannung: 150Vrms DC Kontakte: Kupferlegierung SN / Material Kontaktfeder: Berylium Copper Veredelung Kontakt: Sn / Veredelung Kontaktfeder : Au vergoldet Federkontakt: vergoldet Abmessungen siehe Zeichnung
Platine Lochrasterplatine mit Lötpunkten Lochreihen: 39 Reihen RM: 2.54mm Bohrung: 1mm Cu-Auflage: 35um Platinenstärke ca. 1,5mm Material: Hartpapier Abmessungen: 100 x 75mm passendes Zubehör wie Printklemmen usw. siehe unter (Zubehör-Register)

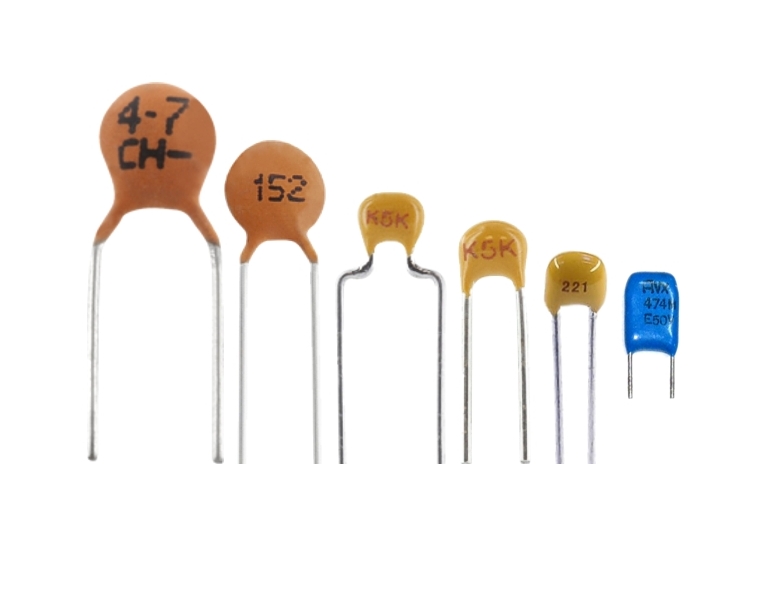

KERKO 47nF 50V RM: 5,0mm Vielschicht-Kondensator KDPU

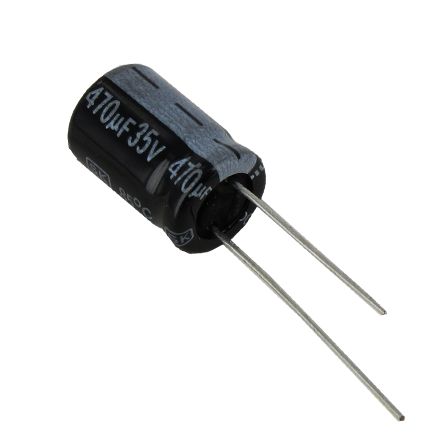

Elko 470uF 35V 35V stehend / radial H: 18 x 13mm RM: 5mm
