CNY64 Optokoppler CRI 50-300% NPN Fototransistor 32V 50mA Schutzklasse II
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
1,15 €
|
| Bis 24 |
1,00 €
|
| Bis 49 |
0,92 €
|
| Ab 50 |
0,75 €
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "CNY64 Optokoppler CRI 50-300% NPN Fototransistor 32V 50mA Schutzklasse II"
CNY64-3 Optokoppler Schutzklasse II
Technische Daten Optokoppler DIP-4
Circuits for safe protective separation against electrical shock according to safety class II
DIN EN 60747-5-2 / DIN EN 60747-5-5 pending, table 2, IEC60335, IEC60601, IEC60065, Medical equipment
suitable for: Switch-mode power supplies, line receiver, computer peripheral interface, microprocessor system interface......
- Verstärkungsfaktor = 50-300 % CTR ( CTI = >200 )
- Rated impulse voltage (transient overvoltage) Viotm 8000V Peak
- Isolationsspannung getestet bis 2,8KV = 2800V Vpd Peak
- Rated isolation voltage (RMS includes DC) VIOWM = 1000 VRMS (1450 V peak)
- Operating Temperature -55°C .... +85°C
LED des Optokopplers ( typische Ansteuerung )
- Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage
- LED Vorwärtsstrom If = 75mA ( IF ) Ifsm kurzfristig 120mA (10us 1500mA)
- Reverse Voltage Vr 5,0V
- Power Dissipation 120mW
- Capazität: 50pF ( VR = 0V 1Mhz )

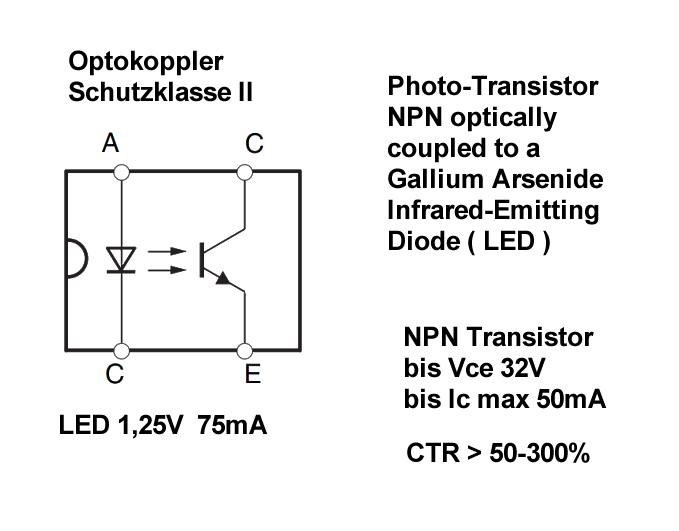

Transistor Ausgang ( NPN )
- Collectorstrom max. = 50mA ( Ic max ) Peak kurzfristig 100mA
- Collector-Emitter-Spannung max = 30V ( bis zu max 32V DC )
- Leistung / Power Dissipation = 130mW Peak 250mW
- Cut-off frequency 110Khz
- Turn-on time = Ton = 5us 100R 5V
- Turn-off time = Toff = 3,0us 100R 5V
- Fall time = Tf = 2,7us
- Delay time = Td = 2,6us
- RoHs Ja / DIN EN60747-5-2
-

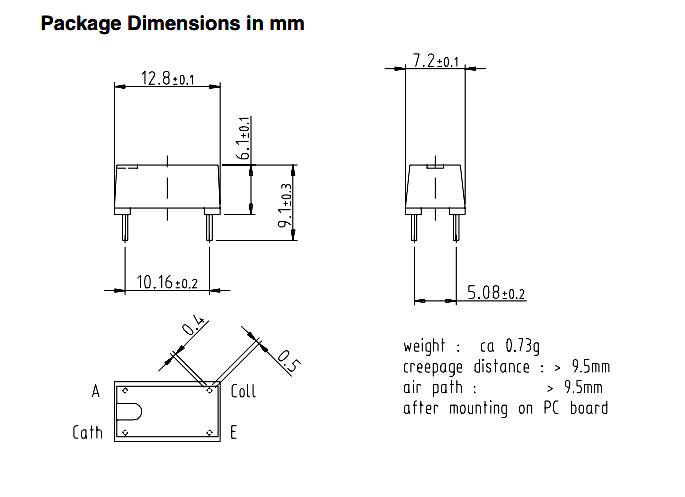

Abmessungen: siehe Datenblatt oder weitere Bilder L: 12,8mm / B: 7,2mm / H: 6,1mm mit Pins 9,1mm
Rastermass 5,08mm
