MOC3020 Optokoppler ohne ZCD mit Triac Ausgang 400V 100mA LED-30mA

MOC3020 Optokoppler mit Triacausgang DIP6 bis 400V 100mA

Ersatz auch für TLP3020

• MOC3020 1fach Optokoppler mit Tiac Ausgang ohne Nullschaltung
• Gehäuse DIP6 6polig
• Eingang LED VF Forward voltage = 1,2...1,50V ( bei IF = 10mA )
• Input trigger current typisch 15mA max 30mA
• Eingang LED IF Forwad Current 15mA ( Peak max 30mA )
• Eingang LED VR Reverse voltage 3V DC
• Output Driver Designed for 220-250VAC
• Random-Phase-Optoisolatoren Triac-Treiber-Ausgang
• Ausgang Triac 400V AC max ( VDRM )
• Ausgang Triac Strom max 100mA ( +25°C ) 50-60 Hz, full sine wave
• Ausgang Triac Strom max 50mA ( +70°C ) 50-60 Hz, full sine wave
• Ausgang Triac Strom max 1A Peak ( ITSM ) max 1ms ( Peak Repetitive Surge Current )
• Ausgang Leistung 300mW
• Isolation Voltage max 7500V Peak minimum 5300 VAC RMS

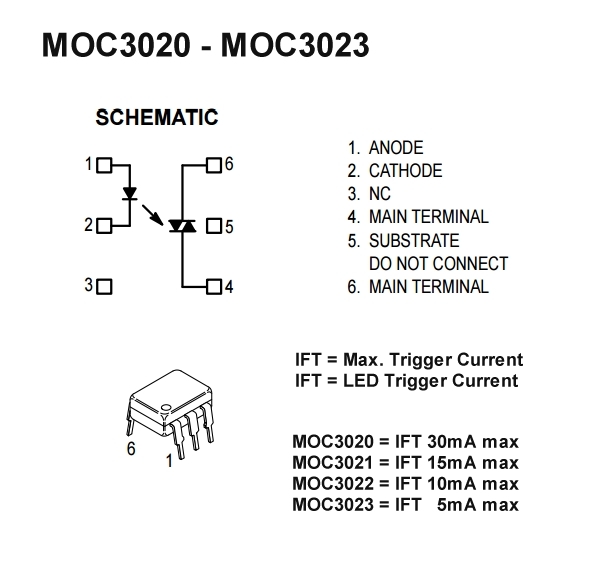

• Pinlayout siehe weitere Bilder !

Typische Anwendungen Applications

• Industrial controls
• Solenoid/valve controls
• Traffic lights
• Static AC power switch
• Vending machines
• Incandescent lamp dimmers
• Solid state relay
• Motor control
• Lamp ballasts
