BD170 PNP Transistor max 80V 1,5A 20W TO126

BD170 PNP Transistor 80V 1,5A 20W TO126

• Ideal für die Reparatur da Universaltyp von Geräten wie Verstärkern .... Schaltungen aller Art wie NF Anwendungen, Leistungstransistor, Universaltyp.

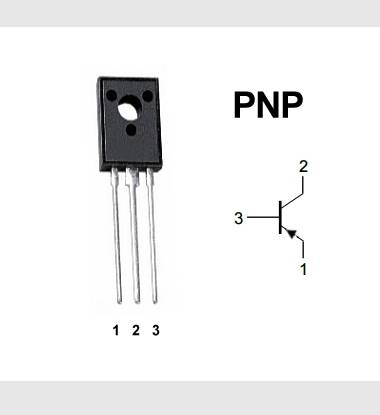

• Pinlayout siehe auch weitere Bilder = bei Draufsicht von Frontseite von Links-nach-Rechts = E-C-B = 1-2-3
• PNP-Trasistor  Universaltype
• Gehäuse: TO-126
• Vce = max 80V
• Vcb = max 80V
• Veb = max 5,0V Emitter-base voltage (open collector)
• Ib = max 0,5A = 500mA
• IC = max Collektorstrom 1,5A = 1500mA
• Ptot = max Leistung 1,25W Total power dissipation up to TA = 25°C
• Ptot = max Leistung 20W = Total power dissipation up to TC = 25°C
• HFE min 40
• FT = Frequenzeinsatz bis max 3Mhz Transition Frequency (ft)
• solange Vorrat reicht !

Ersetzt hunderte Typen ..... Bitte Pinlayout um Orginal beachten ... ggf. Beinchen beim einlöten drehen !

• Ersetzt unter anderem
• BD418 Daten wie folgt = PNP = - 80V 1A Ptot 10W Geh TO202 =  Layout = E-B-C  ( Draufsicht von Links-nach-Rechts )
• und oder BD520, BD528, 2SA780A, 2SB1181, 2SB1181 mit anderem Pining = Füße drehen dann !
• siehe unter Google Suche Datasheet und Type

Zusatzinfo :

• Art-Nr 8-892-03142 = BD170 = PNP Transistor 80V 1,5A TO126
• Art-Nr 8-892-03141 = BD169 = NPN Transistor 80V 1,5A TO126
