Rippen Kühlkörper 115x100x63mm ALU Schwarz

Produktinformationen "Rippen Kühlkörper 115x100x63mm ALU Schwarz"

 Rippen Kühlkörper 115x100x63mm  ALU Schwarz

  • Profil-Kühlkörper universell verwendbar für aller Art von Haltleitern... Schaltungen usw
  • Grundfläche: 115 x 100mm Profil-Kühlkörper
  • ALU schwarz eloxiert hochstehende Kühlrippen.
  • Material Aluminium Druckguss

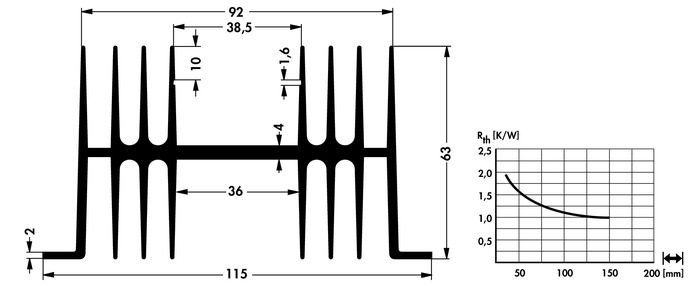

  • Bauhöhe ( Rippenhöhe ) : 63mm ( siehe Zeichnung )
  • Winkel Links Rechts jewels 10mm Ausleger für die Befestigung
  • Wärmewiderstand 1,1K/W
  • min. Wärmewiderstand  1 K/W
  • max.Wärmewiderstand1.9 K/W
  • Schwarz eloxiert.
