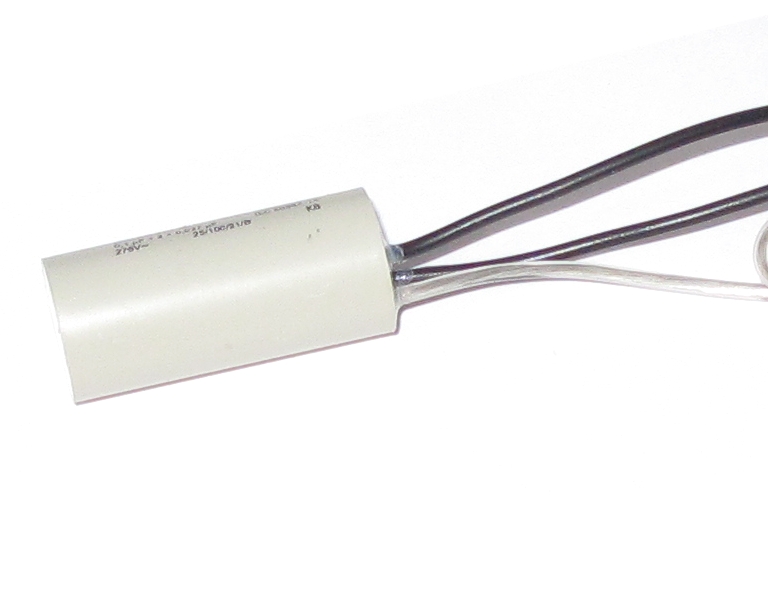

Entstörkondensator 0,1uF 2x2700pF 3polig 15x35mm X1Y2 Kondensator

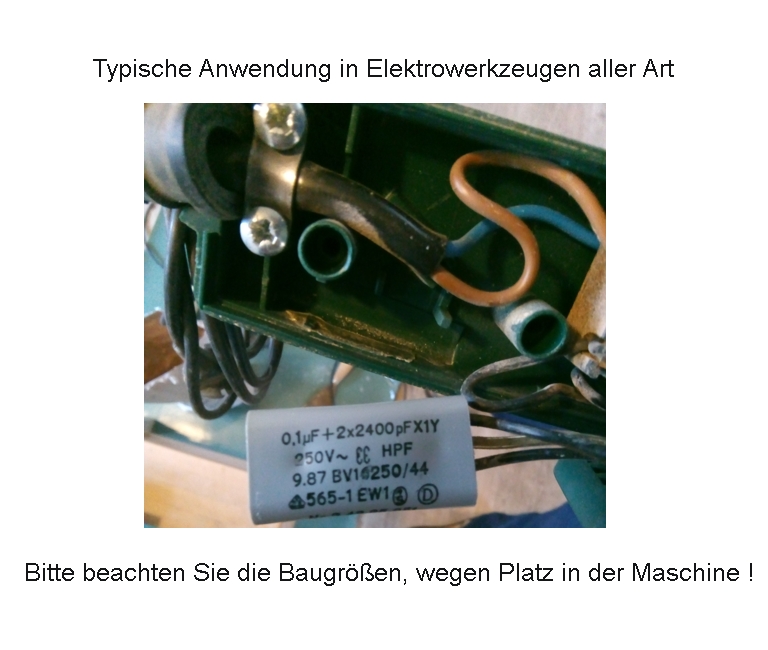

Anwendung finden dieser LC-Kondensatoren in Geräten und Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen, Stichsägen usw. ebenso in Pumpen, Kühlschränken, Spülmaschinen, Bügelautomaten, Waschmaschinen, Trockner, Küchengeräten, Staubsaugern, Gasbrenner z.B. ELCO 2000, Ventilatoren und Steuerungen aller Art. Ersetz viele ähnliche Typen dieser Serie zB. auch F12.000/60 ... F12.200/61 von Kitchen Aid ... F11.037/163... F11.161/3 u.v.w.m. andere Hersteller ... Universell verwendbar ersetzt auch die Vorgänger F11.245/1 mit 1A..2A..3A... auch die 0,12uF Serie XY Entstörkondensator mit Drossel-Kombination und Berührungskapazitäten Ausführung im Gehäuse: flaches Metallrohr mit Befestigungslasche mit 4 Drahtanschlüssen und PE = Gehäuse = Bef.Lasche.  Nennspannung: 250 VAC (50/60 Hz) Kapazitätstoleranz: +/-20 %  Funkentstörfilter 230V MET 4A 250V 2x2,0mH+0,24uF+2x2400pF X1Y1  Kondensatorklasse: X1Y2  integriere Spulen ( Drossel ) mit Nenninduktivität: 2 x 2,0mH Induktivitätstoleranz: -30/+50 % Schutzkapazität: 2x2400pF Querkapazität: 0,24uF Einsatz bis 250Volt AC Belastbarkeit 4A Anschlüsse: H05V-K 0,5 ca. 85mm Länge Abmessungen: L: 73mm H: 29mm T: 15mm Bef.Bohrung: 4,3mm, Bef.Lasche: 10x10mm Erhältlich in 3 verschiedenen mechanischen Ausführungen wie folgt ( je nach Platz in ihren Geräten ) Art Nr 29-750-00510 = Ovale  Ausführung mit Litzenkabel = L: 73mm H: 29mm T: 15mm Art Nr 35-656-00630 = Runde Ausführung mit Litzenkabel = L: 77mm mit M8 Bolzen DM: 25mm Art-Nr 29-750-00565 = Platinen bzw. Leiterplattenausführung mit 6,5A = L: 45mm B: 28mm H: 17mm

Anwendung finden dieser LC-Kondensatoren in Geräten Maschinen Bürogeräte E-Werkzeugen Platinensteuerungen aller Art. Ersetz viele ähnliche Typen dieser Serie + Universell verwendbar ersetzt auch viele Vorgänger mit 1A..2A..3A..4A...5A.. 6A Serie XY Entstörkondensator mit Drossel-Kombination und Berührungskapazitäten Ausführung im vergossenen Kunststoffgehäuse für die Platinen- bzw. Leiterplattenmontage zum verlöten  Nennspannung: 250 VAC (50/60 Hz)  Rinsatz typisch 220V....240VAC  Kapazitätstoleranz: +/-20 %  Funkentstörfilter 230V KST 6,5A 250V L = 2x1,0mH+ CX = 0,10uF + CY = 2x2500pF X1Y1  Kondensatorklasse: X1Y2 ( CX / CY )  integriere Spulen ( Drossel ) mit Nenninduktivität: 2 x 1,0mH Schutzkapazität: 2x2500pF Querkapazität: 0,10uF Einsatz bis 250Volt AC Belastbarkeit 6,5A Spannungsfestigkeit > 1.8kVDC zwischen L-N und > 3KVDC zwischen L/N-PEBetriebstemperatur: –25 bis +85 °C Klimakategorie: HPF (25/085/21) Ableitstrom: max. 2 x 0,23mA  Material: Gehäuse Thermoplast, UL 94V-0  Abmessungen: B: 28,0mm L: 45mm H: 17mm  Rastermaße der Pins: Längs RM 20,3mm / Inp.: 10,2mm / Quer RM 33mm  Siehe auch Zeichnung weitere Bilder !  Erhältlich in 3 verschiedenen mechanischen Ausführungen wie folgt ( je nach Platz in ihren Geräten ) Art Nr 29-750-00510 = Ovale  Ausführung mit Litzenkabel = L: 73mm H: 29mm T: 15mm Art Nr 35-656-00630 = Runde Ausführung mit Litzenkabel = L: 77mm mit M8 Bolzen DM: 25mm Art-Nr 29-750-00565 = Platinen bzw. Leiterplattenausführung mit 6,5A = L: 45mm B: 28mm H: 17mm

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 0,47uF + 2X 4700pf + 1Y2 + 2 x 1mH Spule + 680KOhm Einsetzbar bis 275VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = PE Schutzleiter   Norm: EN133200   Abmessungen: L/H: 51mm mit Kontakten: 63mm mit M8 Stutzen = 71mm Durchmesser: 38mm / Befestigungsbolzen M8 = 7,8mm L: 10mm Temperatureinsatzbereich: -40...+100°C Ersetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 1,00uF + 2X 27000pf + 1Y2 + 2 x 1mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only :  Durchmesser: 41mm / Durchmessser mit Halter : 45,8mm Höhe mit Kontakten = 62,5mm / Höhe mit Bef.Lasche = 93mm PE-Lasche fest nicht abziehbar ev kürzbar mit Flex.. Säge  : 42mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen X2Y1 mit 0,47uF + 0,33uF ( CX) 2X 22000pf + 1Y2 + 2 x 4mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 12A = 2760VA = 2760Watt 6x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L2 Pin-3 ( N1 ) = Eingang Nulleiter N 1 Pin-4 ( N2 ) = Ausgang Nulleiter N2 Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only : Durchmesser: 38,5mm / Länge mit Kontakten = 62mm / Länge mit Bef.Lasche = 77mm Durchmesser mit Einschiebnasen unten : 45,5mm Schienenabstand Mitte-Mitte = 25mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A
