Entstördrossel bis 2A 250V 45uH Ringkern Funkentstördrossel

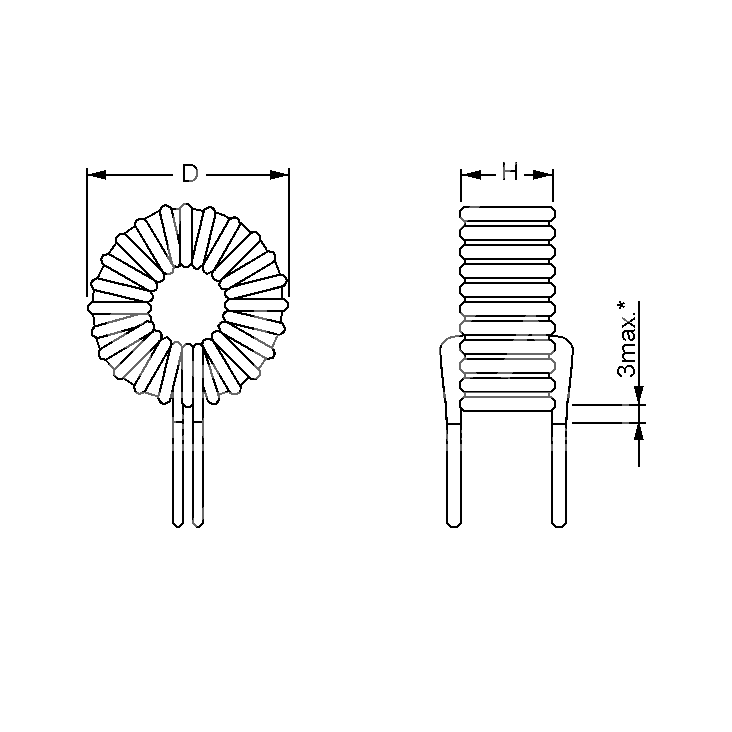

10A Drossel Entstördrossel für Leiterplatten ( Platineversion ) Typisches Ersatzteil für Lichtsteuergeräte bei  Schausteller, Dimmerpack bei Bühne und Theater  usw. Einsatz in Schaltungen mit  Triac und Thyristoren Trafos usw.  Eine sehr oft eingesetztes Bauteil ... auch ideal für die Reparatur von Leiterplatten für einen großen Anwendungsbereich bis 2,5KW = 2500W = 10A  Nennstrom: bis 10A bis 2500VA / Nennspannung bis 250VAC  min Induktivität 100uH IN = Nennstrom: bis 10A  250VAC  LN = Lastinduktivität 100uH  L0 = Leerlaufinduktivität 152uH  Rcu = Gleichstromwiderstand: 44-mOhm E = Speicherenergie, min 50.000 u  Operating frequency 50/60Hz bis zu 100kHz Bauart unvergossen Drahtdurchmesser: 1,0mm  Gesamtdurchmesser: 50mm  Bautiefe: 21mm  Windungen 30 RM: 20mm Base Mount Temperatureinsatzbereich -40°C ... +125°C Typische Anwendung siehe auch weitere Bilder !

2A Drossel Entstördrossel für Leiterplatten (Platine)   Absorbtion von Störimpulsen (Verhinderung der Störung elektrischer und elektronischer Geräte) + auch als Speicherdrossel für Schaltnetzteile geign. sowie allgem. für einen großen Anwendungsbereich. Mehrlagig isol. Ringkern aus gesintertem Metallpulver mit Kupferlackdraht. Ringkernmaterial ist ein hochgesättigtes Eisen (Mairon) zur Verhinderung der Übertragung von Störimpulsen aus der Stromversorgung in das Stromnetz, Schaltungen usw. Zur Verhinderung der Übertragung von Störimpulsen aus der Stromversorgung in das Stromnetz, Schaltungen, Trafo, Triac und Thyristerschaltungen usw. Eine sehr oft eingesetztes Bauteil ... auch ideal für die Reparatur von Leiterplatten  Absorbtion von Störimpulsen (Verhinderung der Störung elektrischer und elektronischer Geräte) als Speicherdrossel für Schaltnetzteile für einen großen Anwendungsbereich   Nennstrom: bis 2A bis 500VA / Nennspannung bis 250VAC  min Induktivität 1mH  Speicher-/Entstördrosseln auf Kern mit Mitteloch Belastbarkeit: 1,0A max. 2,0A 250VAC Lastinduktivität Nenn Ln: 1000uH = 1mH Leerlaufinduktivität Lo:1619uH (0,1Vac 10Khz) Innenwiderstand = Rcu 0,426 Ohm Speicherenergie E: 500u Abmessungen: Bauhöhe: 26mm / Breite: 13mm Drahtdurchmesser: 0,5mm

40uH Drossel Entstördrossel für Leiterplatten (Platine) Funkentstördrossel mehrlagig isolierter Ringkern aus gesintertem Metallpulver mit Kupferlackdraht. Zur Verhinderung der Übertragung von Störimpulsen aus der Stromversorgung in das Stromnetz, Schaltungen, Trafo, Triac und Thyristerschaltungen usw. Eine sehr oft eingesetztes Bauteil ... auch ideal für die Reparatur von Leiterplatten hohe Entstörwirkung durch Si-Stahl-Kernwerkstoffe gegen das Eindringen oder das Austreten von Störimpulsen durch die Stromversorgung Unterdrückung von EMI/RFI-Störimpulsen, die von Triac- Thyristor gesteuerten Schaltungen ausgehen Hohe Linearität im Bereich -20°C bis +60°C Nennstrom: bis 3A bis 750VA / Nennspannung Einsatz typisch 250VAC  min Induktivität 40uH Gleichstromwiderstand: 40mOhm Drahtdurchmesser: 0,8mm Gesamtdurchmesser: 22mm RM:12,5 Bautiefe: 11mm Drahtlänge 22mm (+/-2mm) Windungen 25
