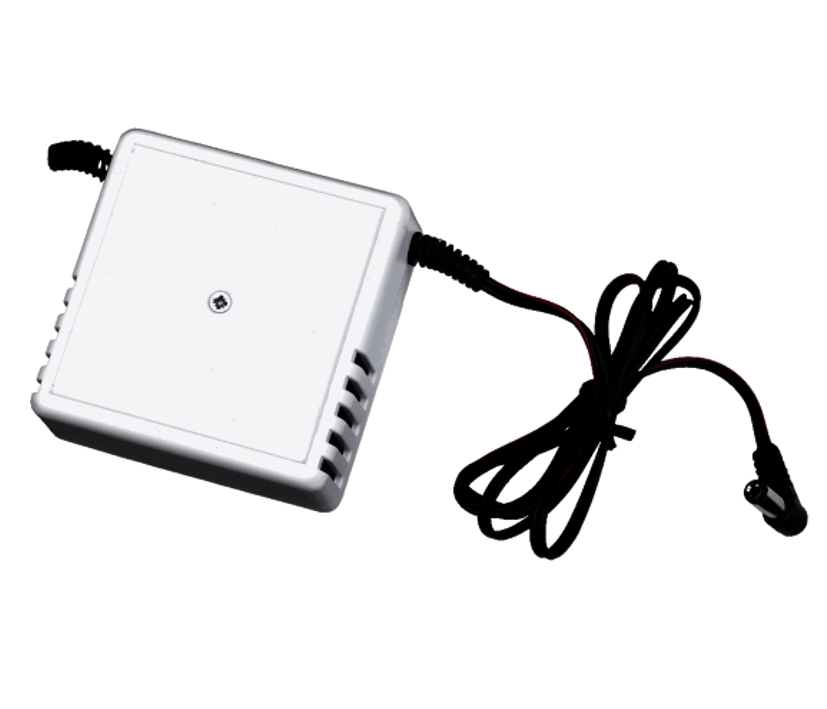

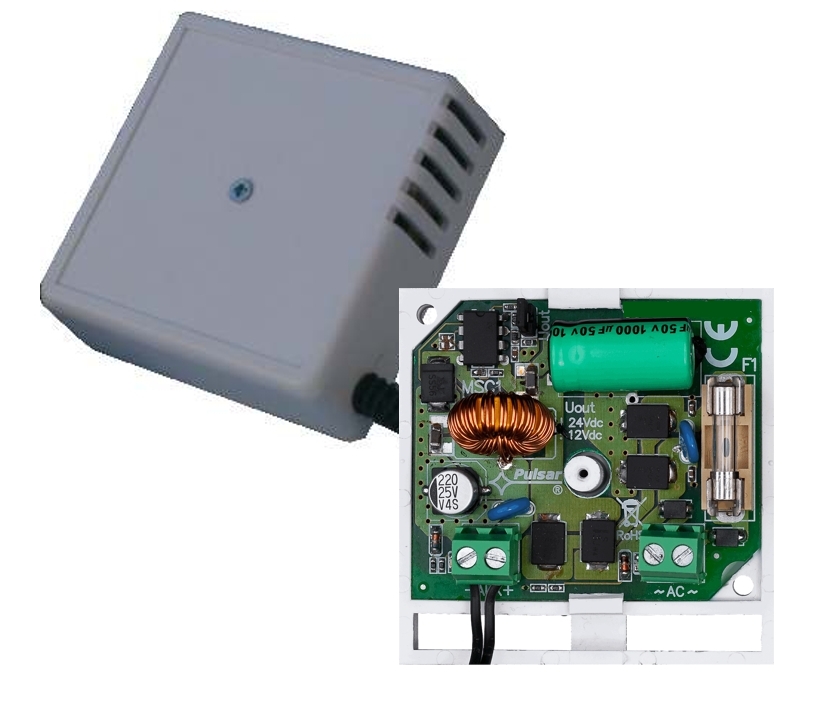

ACDC Wandler 16-30VAC oder DCDC 22-42VDC auf 12VDC 1,5A oder 24VDC 1A

+/- symmetrische Stromversorgungs-Platine je nach Bestückung  Es können auch je nach Bestückung zwei unterschiedliche Spannungen erzeugt werden z.B. +12V und +24V oder +9V und +24V oder auch eine symmetrische Stromversorgung z.B. +/-12V oder +/-15V oder +/-24V aufgebaut werden. Je nach bestücktem Stabi Typ 1A bei der Serie 79xx und 78xx oder 2A bei der Stabi Serie 79Sxx und 78Sxx  Bausatz Gleichrichter Platine universell verwendbar. Bausatz zum selber löten Bestückbar mit Gleichrichter, Elko, Stabi, Schraubklemme usw. Universell verwendbar je nach Bestückung (siehe Plan). Universell verwendbare Basisplatine mit Kühlkörper und Bauteile für ihre individuelle Bestückung. Gleichrichterplatine zum Anschluss an  Wechselstromquellen; auch ideal in Verbindung mit Steuer- und Regeltechnik, LED Technik usw. Betrieb über div. AC Wechselstromquellen zum Beispiel Transformatoren, Netztrafos, Wechselstromnetzteilen aller Art. Typischer Einsatz z.B. auch ACDC Wandler 12VAC auf 12VDC oder 24VAC auf 12VDC usw. oder +/-12V ... usw  Eigenschaften: Platine verwendbar als reiner ACDC Gleichrichter ohne STABILISIERUNG bis 8A oder bei der Bestückung mit dem STABI der 78xx / 79xx Serie bis 1A   Bestückung mit dem STABI der 78Sxx / 79Sxx Serie bis 2A  bei der Verwendung von 2x optionalen 78Sxx / 79Sxx Stabis bis 4A verwendbar mit klassischen Kupfertrafos Ringkerntrafos  Abmessungen Kupferplatine: 95 x 63mm ALU Kühlkörper: 95 x 25 x 1mm vorgebohrt ( anbei  )  Lieferumfang des Bausatzes: 1x Basisplatine Gleichrichterplatine 1x ALU Kühlkörper Verwendbar auch als Stromversorgungseinheit für Baugruppen, die eine positive (+) und negative (-) Spannung mit gemeinsammer Masse benötigen. Fragen Sie ggf. danach, wenn Sie eine Sonderbestückung benötigen. Für weitere Fragen einfach eMail schicken oder kurz anrufen ! Sie benötigen noch einen Lötkolben und Lötzin hierzu (nicht anbei).  Fragen zum Produkt ? Kein Problem einfach anrufen  Optional erhältlich  ( siehe auch unten im Zubehör-Register )  Bst Nr 9-640-00043   = 1x Gleichrichter 8A bis 400V verwendbar  Bst Nr 25-716-00038 = 1x ELKO 4700uF 35V Bst Nr 19-911-00000 = 4x 0-Ohm Drahtbrücken Bst Nr 39-796-00008 = 3x 2-fach Printklemmen (schraubbar) STABIS für positive Spannung und 1A Strom  Bst Nr 12-677-00027 = 1x STABI 7805  ( +  5V 1A ) Bst Nr 12-677-00028 = 1x STABI 7806  ( +  6V 1A ) Bst Nr 12-677-00031 = 1x STABI 7808  ( +  8V 1A ) Bst Nr 12-677-00032 = 1x STABI 7809  ( +  9V 1A ) Bst Nr 12-677-00033 = 1x STABI 7810  ( +10V 1A ) Bst Nr 12-677-00036 = 1x STABI 7812  ( +12V 1A ) Bst Nr 12-677-00039 = 1x STABI 7815  ( +15V 1A ) Bst Nr 12-677-00041 = 1x STABI 7818  ( +18V 1A ) Bst Nr 12-677-00044 = 1x STABI 7824  ( +24V 1A )   STABIS für positive Spannung und 2A Strom Bst Nr 12-677-00017 = 1x STABI 78S05  ( +  5V 2A ) Bst Nr 12-677-00018 = 1x STABI 78S09  ( +  9V 2A ) Bst Nr 12-677-00019 = 1x STABI 78S10  ( +10V 2A )  Bst Nr 12-677-00020 = 1x STABI 78S12  ( +12V 2A ) Bst Nr 12-677-00021 = 1x STABI 78S15  ( +15V 2A ) Bst Nr 12-677-00022 = 1x STABI 78S18  ( +18V 2A )  Bst Nr 12-677-00023 = 1x STABI 78S24  ( +24V 2A )   STABIS für positive Spannung und 3A Strom Bst Nr 11-670-00786 = 1x STABI LT1085CT05  ( +  5V 3A ) Bst Nr 11-670-00791 = 1x STABI LT1085CT12  ( + 12V 3A ) STABIS für negative Spannung und 1A Strom  Bst Nr 12-677-00049 = 1x STABI 7905  ( -  5V 1A ) Bst Nr 12-677-00050 = 1x STABI 7908  ( -  8V 1A ) Bst Nr 12-677-00090 = 1x STABI 7909  ( -  9V 1A ) Bst Nr 12-677-00052 = 1x STABI 7912  ( -12V 1A ) Bst Nr 12-677-00054 = 1x STABI 7915  ( -15V 1A ) Bst Nr 12-677-00055 = 1x STABI 7918  ( -18V 1A ) Bst Nr 12-677-00058 = 1x STABI 7924  ( -24V 1A )

Labornetzteil 1,5...35V 0-2/3A Regelbares Netzgerät mit Voltmeter  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig )  Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A mit optionaler Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Schaltnetzteil Spannungsregler Modul 2-3A 1.5-35V einstellbar  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 1,5V und 35V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN -  ( DC Gleichspannung ) über Schraubkontakte  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Schraubkontakte  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder anderstweitig gekühlt werden. Das LED Voltmeter kann die Eingangs- und Ausgangsspannung anzeigen. Durch kurzes betätigen des Tasters kann zwischen beiden Spannungen umgeschaltet werden. Betriebsart Step Down ( SNT = Schaltnetzteil )  IC-Regler integriert = LM2596 Schaltfrequenz 150kHz Eingangsspannung 5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 1,5V - 35V DC einstellbar über Poti Ausgangsstrom 0 - 2 A Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 66 x 36 x 14 mm Optionales Zubehör wie Sicherungshalter, Leergehäuse usw. z.B. wie folgt :  Bst Nr 52-625-00410 = Gehäuse KST Euromas Grau 98x64x38mm IP65 mit Gummidichtung Bst Nr 31-843-00007 = Sicherungshalter für 5x20mm Kabelsicherungshalter ( Bajonettkopf ) Bst Nr 31-843-00040 = Sicherungshalter für 5x20mm Kabelsicherungshalter mit Schraubklemmen Bst Nr 31-843-00260 = Sicherungshalter für 5x20mm Einbauhalter mit Schraubkappe

Labornetzteil 2,5...33V 0-2/3A Regelbares Netzgerät mit Wendelpoti Stabilisierte Gleichspannung zwischen 2,5V und 33V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig mit Lötkontakten)  Ausgangsspannung: einstellbar von 2,5V bis 33V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A nur mit optionalem Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Spannungsregler Modul ( SNT = Schaltnetzteil )  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 2,5V und 33V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN - ( DC Gleichspannung ) über Lötanschlüsse  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Lötanschlüsse  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder andserstweitig befestigt werden. Betriebsart step down IC-Regler integriert = LM2596SMD  Schaltfrequenz 150kHz Eingangsspannung  5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 2,5V - 33V DC einstellbar über Poti Ausgangsstrom 0 - 2 A  Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 48 x 23 x 13 mm

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit Wendelpoti DCDC Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1,5A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Eigenschaften:  Linear Spannungsregler Modul 1.5...35V einstellbar  Dieses kleine und kompakte Modul eignet sich hervorragend, um z.B. während eines Schaltungsentwurfes eine Hilfsspannung zu erzeugen oder aus einem ungeregelten Netzteil eine stabilisierte Spannung zu gewinnen.Mit Hilfe des Trimmers kann eine Spannung zwischen 1,5 und 35V eingestellt werden. Wichtig: Zum Einstellen der Spannung ist es notwendig am Ausgang des Reglers eine Grundlast als Verbraucher anzuschließen (z.B. einen Widerstand von 1 - 22kOhm). Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet: Eingangsspannung: VIN(+) und GND(-) Schraubklemmen Ausgangsspannung: VOUT(+) und GND(-) Schraubklemmen Das Einstellen der Spannung erfolgt entgegen dem Uhrzeigersinn, rechts herum drehen verringert die Spannung und links herum drehen erhöht die Spannung. Bei Abwärtsreglern kann die Spannung am Ausgang nie größer werden als am Eingang Technische Daten: Betriebsart Linearregler / Abwärtsregler IC LM317 Elektrische Eigenschaften: Anschlußart: Schraubklemmen  Eingangsspannung 5 - 35V DC Gleichspannnung  Ausgangsspannung 1,5V - 35V DC Gleichspannung  Ausgangsstrom 0 - 1,5A 0 max 1500mA  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Betriebstemperatur -25 - 85°C Maße Platine (LxBxH) 36 x 17 x 25mm
