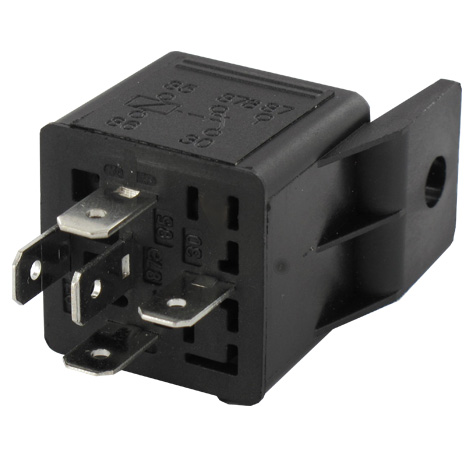

24V Relais 24V 40A 1xUM = 1x Wechslerkontakt mit Lasche
| Anzahl | Stückpreis |
|---|---|
| Bis 4 | 5,70 €* 8,95 €* (36.31% gespart) |
| Bis 9 | 5,45 €* 8,95 €* (39.11% gespart) |
| Bis 19 | 4,95 €* 8,95 €* (44.69% gespart) |
| Bis 49 | 4,45 €* 8,95 €* (50.28% gespart) |
| Ab 50 | 3,75 €* 8,95 €* (58.1% gespart) |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 47-826-00137
Produktinformationen "24V Relais 24V 40A 1xUM = 1x Wechslerkontakt mit Lasche"
24V LKW Relais für das 24V Boardnetz im Transporter, LKW, Traktor, Agrar.. Landw.Maschinen.. Caravan, Bus, Boot etc.
- Universal 24V Relais mit Befestigungs-Lasche ersetzt bedingt unter anderen auch V23134-A53-X99 u.v.w.m. selber Bauart je nach Ausführung ggf. Lasche kurz weg machen
- Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung ( siehe im Zubehör-Register z.B.47-827-00200 )
Technische Daten:
- 24V KFZ-Relais ( 16-32V )
- Nennschaltstrom: 40A Peak mit 1x UM = 1x Wechsler-Kontakt.
- Relais mit Befestigungs-Lasche Befestigungsbohrung: ca. 6mm
- Anschlüss über 6,35mm Steckhülsen bzw. übliche Relaisfassung.
- Spule: 24V DC max. 31,2Vdc ( Uan = min 16V ) Spule = 320ohm 75mA ( Ersetzt somit auch alle Relais im Range 268-398ohm )
- Ansprech-/Abfallzeit, max.: 7/5ms
- Schaltkontakt :
- Schaltstrom typisch 40A
- Schaltspannung, max.: 75V DC
- Prüfspannung Spule/Kontakt: 500V AC
- Kontaktmaterial: AgSnO2

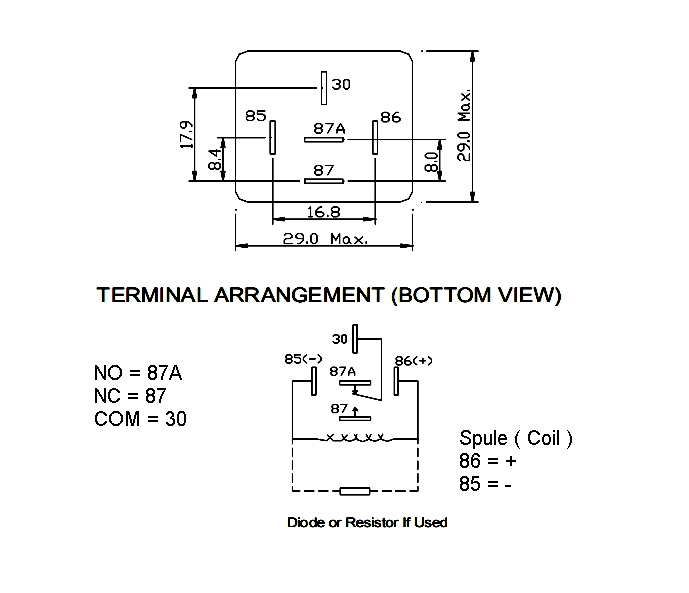

- Kontaktbelegung typisch KFZ-Relais :
- 24V Spule: 85(-) und 86(+) /
- Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a
- Betriebstemperaturbereich: -40....+85°C
- Abmessungen:
- Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm
- Gehäuse-Abm ohne Kontakte : 29x29x26,5m
- Relais mit Befestigungs-Lasche.
- Abm.: Höhe: ca. 27mm / Höhe mit Lasche: ca. 42mm /
- Breite: ca. 23mm / Befestigungsbohrung: ca. 6mm /
- Anschlüss über 6,35mm Steckhülsen oder Relaisfassung.
- Kontaktbelegung: 24V Spule: 85(-) und 86(+)
- Kontakt: Konrespond.:30
- Kontakt: Schliesser: 30 auf 87
- Zubehör siehe unter (Register Zubehör)
