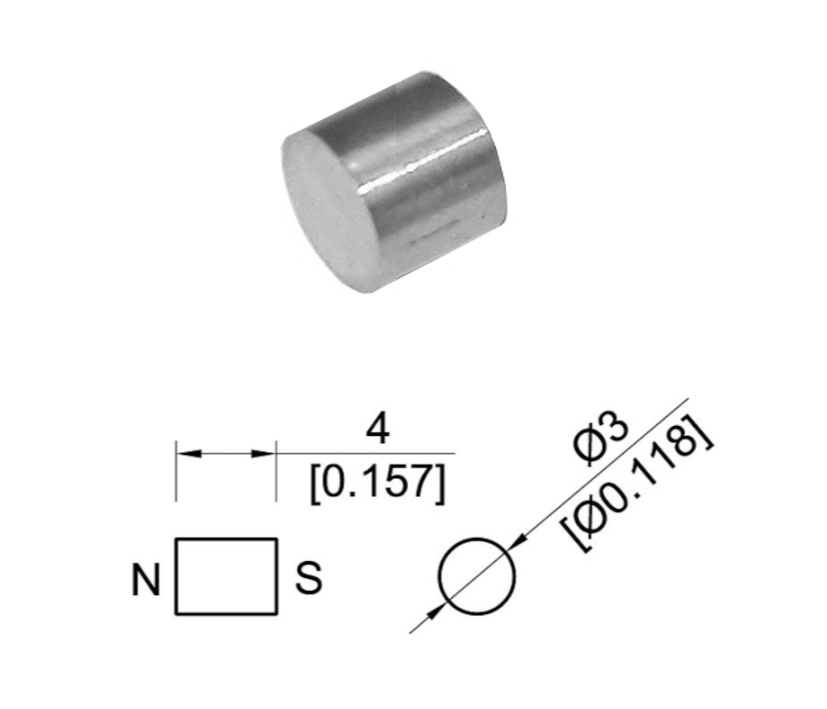

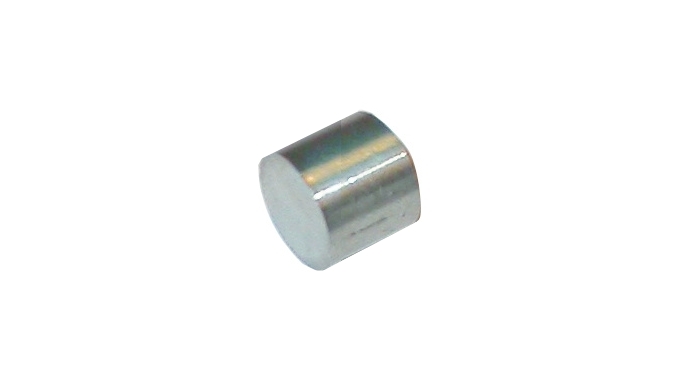

Magnet Dauermagnet Rund 4x3mm SmCo NdFeB

Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel  MK4 Reed Sensoren zur Schraubbefestigung rechteckiges Gehäuse PBT Glasfaserverstärkt  Farbe Weiss  Vergossen Polyurethan  Gehäuse mit Kabelanschluss Querschnitt 2x 0,14qmm  500mm langem Anschlusskabel (Flachkabel, zweiadrig, 2x0,14qmm) Kabelenden geschnitten, 5mm abisoliert und verzinnt Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 200V AC or DC UL-Zulassung Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen  Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !  dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******  Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )  ArtReed Sensor Durchbruchspannung = 250V Polzahl = 1  Schaltleistung = max 10W Schaltspannung = bis zu 200V ( AC/DC )  Schaltstrom = bis zu 0,5A  500mA Transportstrom (Max.) 1,25A = 1250mA  Anzugserregung 10AT bis 15AT = Magnetic Sensitivity Kontaktwiderstand (Max.) 150mOhm  Temperatur-Einsatzbereich: Reedkontakt wenn Kabel nicht bewegt : -30 ...+70°C Reedkontakt wenn Kabel sich bewegt  : - 5 ...+70°C Abmessungen: 23x14mm siehe weitere Bilder Zeichnung  Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich   Erklärung übliche Funktionsweiße dieser Kontakte im meist üblichen verbautem Zustand ( Somit eine Frage der Betrachtung )  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist ... dann ist also der Magnet und der Reedkontakt sehr nahe zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist    Auslieferungszustand = unverbaut ... gibt der Hersteller an NO-Kontakt = Normal Open Kontakt  Alternativ gibt es da noch das selbe Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...  Art-Nr 47-824-00095 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm

Reedkontakt 21mm  bis 0,5A bis 50W belastbar  Anwendungen: Automotive, Test- und Messtechnik (ATE), Alarm- und Sicherheitstechnik usw.   Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 50W Schaltstrom = bis 500mA = 0,5A  Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC Länge Glaskörper: 20,5-21mm Durchmesser ca. 2,75mm ( siehe Zeichnung weitere Bilder )  Schließzeiten: max 1,1ms Öffnungszeiten: 0,10ms  Isolationswiderstand: 10Gohm Vibration Resistance (max.) 20G  Kapazität 0,5 pF bei 10Khz Kontaktmaterial: Rhodium Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC Belastbarkeit Kontakt bis max. 50W bis max. 0,5A = 500mA  Durchbruchspannung =  500V  Einsatztemperatur: -40°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

10mm Reedschalter bzw. Reedkontakt bis 500mA bis 10W belastbar  Anwendungen: Automotive, Test- und Messtechnik, Alarm- und Sicherheitstechnik usw.   Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 10W Schaltstrom = bis 500mA Schaltspannung: bis max. 200V AC oder DC Länge Glaskörper: 10mm Durchmesser ca. 2,0mm ( siehe Zeichnung weitere Bilder )  Gesamtlänge mit Draht ca.: 36mm Schließzeiten: 0,6ms Öffnungszeiten: 0,10ms  Isolationswiderstand: 1Gohm Kontaktmaterial: Rhodium Schaltspannung: bis max. 200V AC oder DC Belastbarkeit Kontakt bis max. 10W bis max. 500mA = 0,5A  Kapazität 0,2 pF bei 10Khz Umweltdaten: Schock 1/2 Sinuswelle Dauer 11ms bis max 50G Vibration: von 10...20.000Hz = max 20G Einsatztemperatur: -20°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

Reedkontakt Reedschalter mit Wechslerkontakt bis 500mA 10W belastbar   Anwendungen: Automotive, Test- und Messtechnik, Alarm- und Sicherheitstechnik usw.    Features: SPDT Changeover, Miniature, NC Dog Leg Bend Applications: Door Detector, Tampering Switch, Counter Markets: Automotive, Test & Measurement, Safety & Others, UL-Zulassung Universal Reedkontakt  Funktion Wechsler ( Öffner / Schliesser  = NO-NC )  Schaltleistung = bis max 10W Schaltstrom = bis 500mA = 0,5A  Schaltspannung: bis max. 175V AC DC  Länge Glaskörper: 14-15mm Durchmesser ca. 2,54mm ( siehe Zeichnung weitere Bilder )  Schließzeiten: max 0,7ms Öffnungszeiten: 1,5ms  Isolationswiderstand: 10Gohm Vibration Resistance (max.) 20G  Kapazität 1,0 pF bei 10Khz Kontaktmaterial: Rhodium Schaltspannung: bis max. 175V AC DC  Belastbarkeit Kontakt bis max. 10W bis max. 0,5A = 500mA  Durchbruchspannung =  200V  Einsatztemperatur: -40°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

Reedkontakt 21mm NO Reedschalter bis 1A bis 100W belastbar Anwendungen: Automotive, Test- und Messtechnik (ATE), Alarm- und Sicherheitstechnik usw.  Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 100W Schaltstrom = bis 1A Schaltspannung: bis max. 1000V DC Länge Glaskörper: 20,5-21mm Durchmesser ca. 2,6mm ( siehe Zeichnung weitere Bilder )  Gesamtlänge mit Draht ca.: 56mm Schließzeiten: 0,6ms Öffnungszeiten: 0,25ms Isolationswiderstand: 1Gohm Kontaktmaterial: Rhodium Schaltspannung: bis max. 1000V DC Belastbarkeit Kontakt bis max. 100W bis max. 1A = 1000mA  Durchbruchspannung = 2.000 Vdc Kapazität 0,5 pF bei 10Khz Umweltdaten: Schock 1/2 Sinuswelle Dauer 11ms bis max 50G Vibration: von 10...20.000Hz = max 20G Einsatztemperatur: -25°C...+125°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet Hochleistungs-Reed Schalter UL-Zulassung Anwendungen: Automotive, Test- und Messtechnik (ATE), Hochleistung, Hochspannung.
