24V Relais DC Spule 1xWechsler 1xUM bis 10A 250V
3,25 €
% 4,90 € (33.67% gespart)
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "24V Relais DC Spule 1xWechsler 1xUM bis 10A 250V"
24V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO
- Spule 24V DC Nennspannung ( Range 20...38V DC )
- Spulenwert: 1100-Ohm = 1,1Kohm = 22mA
- Kontaktmaterial AgCdO
- Kontakte 1xUM ( 1x Wechsler )
- Kontaktbelastbarkeit:
- Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc )
- Ohmsch bis 125VDC 5A bzw. max bis 30VDC 10A ( max 125Vdc )
- Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A
- Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC
- Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC
- Kontakt-Widerstand: 30mOhm
- Settime Operate: 15ms
- Rückfallzeit:5ms

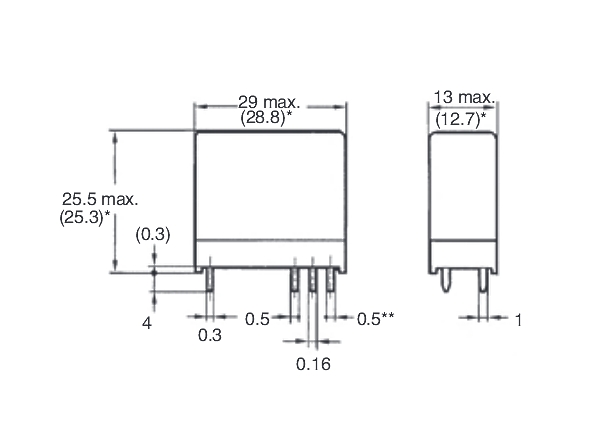

- Abmessungen: 29x13x25,5mm (LxBxH)
- Temperatur Einsatzbereich -40 bis +70° C

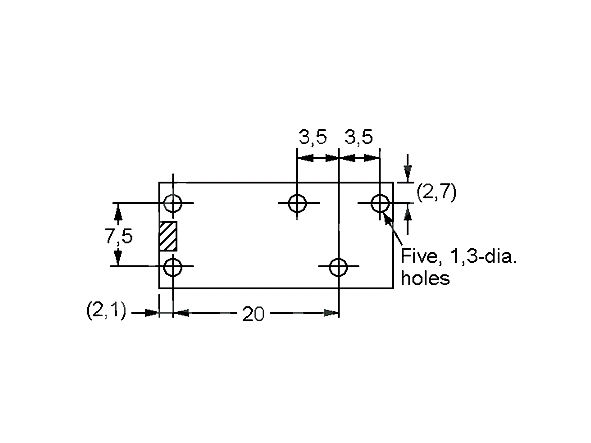

- Pinlayout: siehe weitere Bilder
Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030
Zusatzinformation ( Erhältliche Ausführungen )
- Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM )
- Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )
- Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM )
- Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )111
