Relais 5V DC Spule 1xUM Wechslerkontakt 10A 250V 3611
3,50 €*
% 4,99 €* (29.86% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-826-00820
Produktinformationen "Relais 5V DC Spule 1xUM Wechslerkontakt 10A 250V 3611"
5Volt Relais mit Wechslerkontakt für die Leiterplattenmontage
Eines der am meisten eingesetzten 5V Platinenrelais ( Range 3,7V...6,5Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !
Technische Daten:
- Spule Nennspannung 5Volt DC typisch ( Range 3,7V...4V...4,5V...5V...6V...6,5Volt DC Peak 8V )
- Spule 70-Ohm Stromaufnahme bei 5V =72mA
- Ansprech-/Rückfallzeit 10/5ms
- Kontakte: 1xUM = 1x Wechslerkontakt ( 1x Öffner / 1x Schliesser )
- Kontaktbelastbarkeit: bis 10A 250Vac
- Prüfspannung: 2500 VAC
- Schaltleistung: 2500 VA
- Temperatur-Einsatzbereich -40...+85°C
- Relaisschutzart RT III
- Vibrationsfestigkeit (5…55)Hz: Schließer/Öffner 14/8 G
- Reacgh / RoHS konform Ja
- Abmesungen siehe auch weitere Bilder !
- Abmessungen: L:21,5mm x H:17,5mm B:15,5mm
Zusatztipp ! mittels optionaler Lochrasterplatine und Printklemmen dann auch als Relais mit Schraubklemmen verwendbar ( Ideal für Elektriker )
Fals benötigt siehe unten im Zubehör-Register !
- Bst Nr 44-815-00006 = Platine Lochraster Punkte 75x100mm 1S Hartp. RM2.54
- Bst Nr 39-796-00008 = Printklemme 2-pol (stehend) GRAU
- Bst Nr 39-796-00010 = Printklemme 3-pol (stehend) GRAU
Anmelden
Zubehör

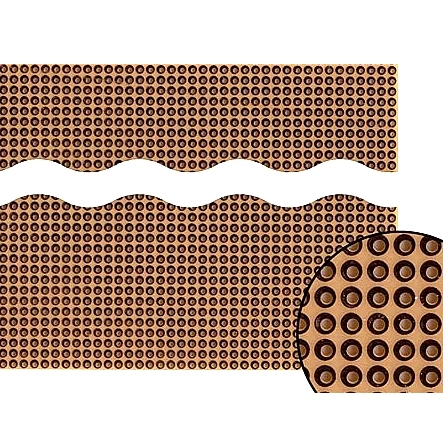

Platine Lochraster 75x100mm Lötpunkte Hartpapier Experimentierplatinen
