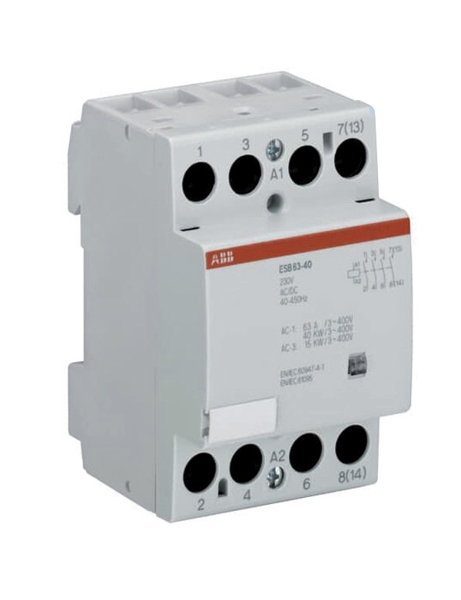

Relais Schütz 230V Spule 4xEIN Hutschiene 4x63A ABB ESB-Serie

Produktinformationen "Relais Schütz 230V Spule 4xEIN Hutschiene 4x63A ABB ESB-Serie"

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)

Eigenschalten:

  • Brummfreier Magnetantrieb, geräuscharmes Schalten
  • Schaltstellungsanzeige
  • hohe Schaltleistung und Lebensdauer
  • integrierte Spulenbeschaltung
  • Berührungsschutz
  • Überspannungsschutz der Magnetspule bis 6kV
  • Schnellbefestigung mit Rastschieber
  • große Anschlüsse mit offenen Rahmenklemmen

Schaltkontakte:

  • Anzahl Hauptkontakte Schließer: 4
  • Anzahl Hauptkontakte Öffner:     0
  • Anzahl Hilfskontakte Schließer:    0
  • Anzahl Hilfskontakte Öffner:        0

Technische Daten:

  • Spulenspannung: 230V AC oder DC
  • Kontakte: 4S = 4xSchliesser (4xEin/Aus)
  • Kontaktbelastbarkeit: 4x 63A Dauerstrom
  • Maximale Betriebsspannung Kontakte: 480VAC
  • Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen.
  • Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :
  • Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
  • Bemessungsisolationsspannung (Ui): 500 V
  • RoHS JA Folgt der EU Richtlinie 2011/65/EC
  • Schraubklemmen:
  • Für Spule 1,5qmm oder 2x2,5qmm oder 1x4qmm
  • Anschlussmöglichkeit-Hauptstromkreis:
  • mit Schraubklemmen 1x25qmm oder auch 2x10qmm und Berührungsschutz
  • Installations-Schütz aufrastbar auf Hutschiene 35mm,
  • Brummfrei Ausführung
  • Schaltstellungsanzeige integriert JA
  • eingebauter Varistor zum Schutz gegen Überspannungen bis 6kV
  • Anbaumöglichkeit von Hilfsschalter, für Gleich- und Wechselspannungen geeignet
  • Spulenspannung 230V
  • Einschaltdauer ED 100%
  • Schaltkontakte 400/230V
  • Kontaktbelastbarkeit: 4x 63A
  • Einbautiefe 65mm / Breite 52mm
  • Installations-Schütz 4 Schließer potentialfrei
  • Mechanische Lebensdauer: 1.000.000 Zyklus
  • Temperatureinsatzbereich: -25...+55°C
  • Schutzart: IP20
  • Verschmutzungsgrad: 3

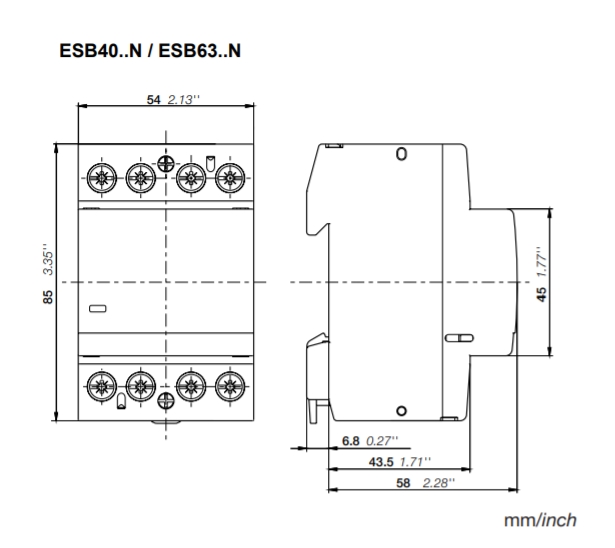

  • Abmessungen: Einbautiefe 65mm ( 58mm ) /  Breite 54mm / Länge: 85mm ( siehe auch weitere Bilder Zeichnung )
  • Anzahl der Teilungseinheiten 2
  • Farbe: Grau
  • Gewicht: 0,55kg

Zusatzinformation

folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )

  • Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N
  • Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
