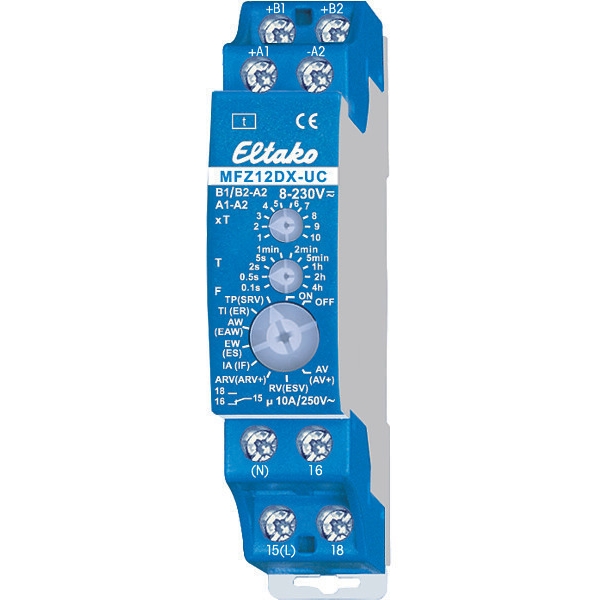

Zeitrelais mit 18-Funktionen 1sek-40h 12V 24V 48V 115V 230V

Produktinformationen "Zeitrelais mit 18-Funktionen 1sek-40h 12V 24V 48V 115V 230V"

Universal Zeitrelais mit 18-Funktionen einstellbar, für universelle Anwendung aller Art

  • Multifunktions-Zeitrelais  Einsatz z.B. 12V 24V 48V 230V  ( DC oder AC )
  • Zeitrelais mit Steuereingang und 10A Wechslerkontakt
  • Professionelles 24/7 elektronisches Zeitrelais zur Steuerung von z.B.
  • Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein, Motoren uvwm.
  • Universell verwendbar. Einfach analog einstellbar über integrierte Potis

Multifunktions-Zeitrelais mit 18-Funktionen = Schaltfunktionen wie

  • Funktionen bei Anschluss der Stromversorgung an B1-A2
  • RV = Rückfallverzögerung
  • AV = Ansprechverzögerung
  • TI = Taktgeber mit Impuls beginnend
  • TP = Taktgeber mit Pause beginnend
  • IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner)
  • EW = Einschaltwischer
  • AW = Ausschaltwischer
  • ARV = Ansprech- und Rückfallverzögerung
  • ON = Dauer EIN
  • OFF = Dauer AUS
  • Funktionen bei Anschluss der Stromversorgung an B2-A2
  • SRV = Stromstoßschalter mit Rückfallverzögerung
  • ER = Relais
  • EAW = Einschalt- und Ausschaltwischer
  • ES = Stromstoßschalter
  • IF = Impulsformer
  • ARV+ = Additive Ansprech- und Rückfallverzögerung
  • ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung
  • AV+ = Additive Ansprechverzögerung
  • ON = Dauer EIN
  • OFF = Dauer AUS
  • Zeitbereich 0,1 Sekunden bis 40 Stunden ( Einheit Minuten/Stunden )
  • mit Duplex-Technologie zur Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Leuchtmittel, mit LED-Schaltzustandsanzeige,
  • Schraubklemmen bis 6qmm und Klemmen-Berührungsschutz
  • Prüfspannung Steueranschlüsse/Kontakt Prüfspannung C1-C2/Kontakt 4000V
  • Schaltkontakt 1-polig = 1x Wechslerkontakt
  • Belastbarkeit bis 10A 250V potentialfrei
  • oder Max. Schaltstrom DC1: bei 12V/24V Verbraucher max 8A
  • Schutzart Gehäuse/Anschlüsse IP50/IP20
  • elektronisches Zeitrelais 100% ED
  • Universal-Spannungseingang 8V ... 240V AC oder DC
  • Steuerstrom Universal-Steuerspannung 8/12/24/230V (<10s)+/- 20% 0,05/0,1/0,2/1mA )

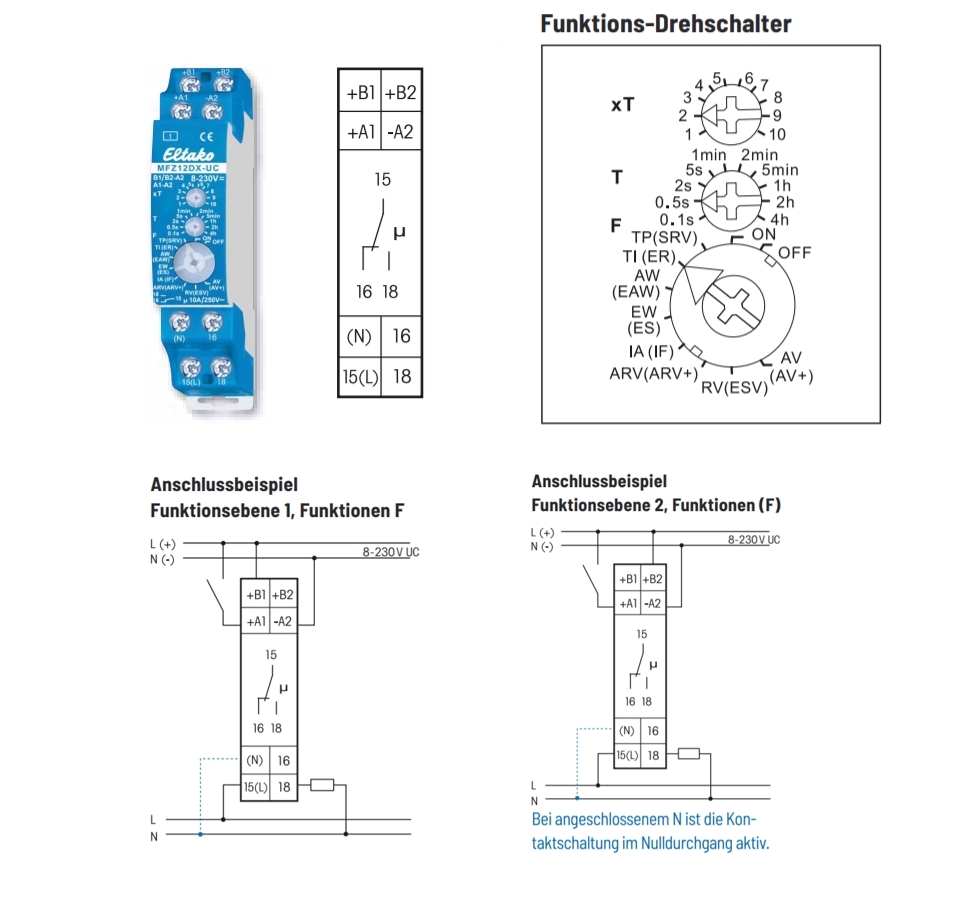

  • Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden.
  • Stand-by-Verlust (Wirkleistung) 230V ) 0,4Watt
  • Gehäuse - Installationsmodul, Breite 18 mm
  • Direktmontage auf einer 35 mm Schiene gem.EN60715
  • Breite 18mm, Einbautiefe 55mm, mit aufrastbar auf übliche 35mm Hutschiene 35mm
  • Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1
