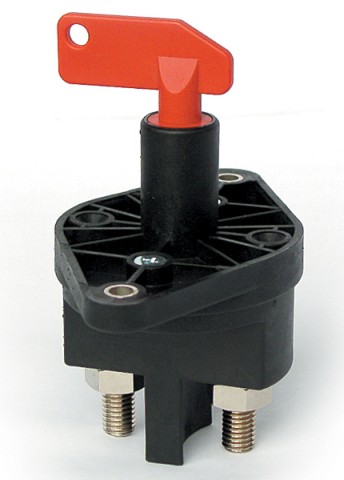

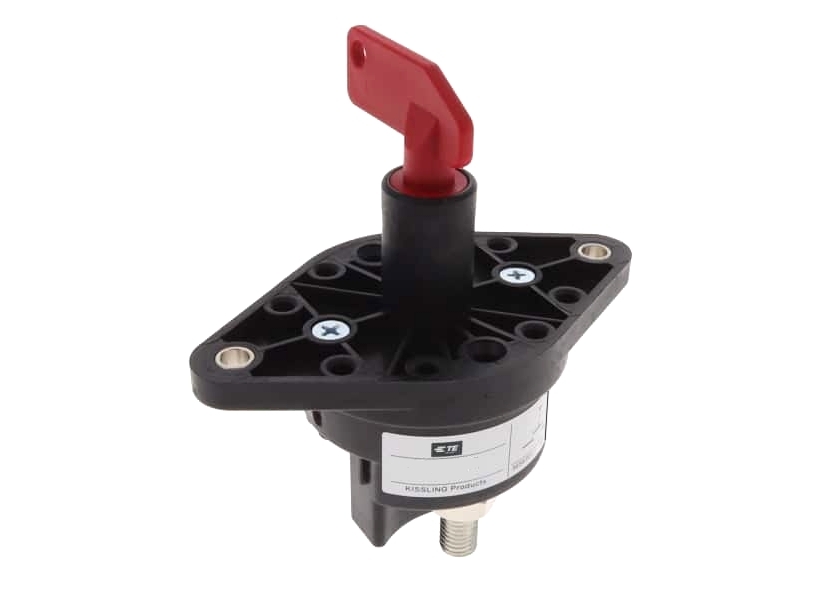

Batterie Hauptschalter 400A max 1200A 12-24Vdc Trennschalter

250A Batteriehauptschalter für hohe Strombelastung und dauerhafte Beanspruchung Einsatzbereich bei KFZ, Car, Caravan, Bus, Boot, Yacht, Marine, Camping sowie Einsatz bei 12/24V Photovoltaik Inselanlagen z.B. im Gartenhaus usw.   Hochwertige professionelle Ausführung basierend auf den Erfahrungen aus der Relaistechnik in wasserdichter Ausführung Schalthebel in Aus-Stellung abziehbar Einbau- oder Flanschmontage Abgedichtetes Gehäuse entspricht IP6K9K gepüfte Dichtigkeit IP67 auch bei abgezogenem Schlüssel  Extrem Robustes Design und Ausführung  6G Schock- und 4G Vibrationsfest Hauptkontaktstrom ausgelegt für Dauerstrom und hohen Einschaltstrom bis 500A Variable oder skalierbare Montagemöglichkeiten Sicherheit im Fahrzeugservice durch sog „LOCK“-Optionen Ideal auch für die Batterietrennung unter Last bei ein Notfall Ideal für Anwendungen im LKW, Bus, KFZ, Boote, Bodenunterstützungsfahrzeuge, Bau- und Landwirtschaftsfahrzeuge, Eisenbahn, Flugzeug    Technische Daten :  Einbau- oder Flanschmontage Einsatz für Spannungssysteme 12V oder 24V max. 32V ( gibt es auch als 80V Version gegen Aufpreis )  Kontakt: Schliesserkontakt ( EIN-AUS )  Kontakt Dauerstrom: 200A  Spitzenstrom: 500A 3min / 1000A 30sek  Kontaktoberfläche Silberkontakte Anschluss der Kontakte: M8/10 Bolzen ( verzinntes Messing )  Weitere Eigenschaften:  Isolations-Widerstand: 100-Mohm  Voltage max 32Volt DC Gleichspannung  Kontakt 1x Schliesserkontakte ( Ein-Aus )  2x M10 Duty Rating: 250A DC / Overload ( Carrying ) : 500A 180sec / 1000A 30sec.  Mechanische Lebensdauer: 10.000 Schaltungen  Drehkraft schalten : 11-1Nm  Umweltdaten :  Schutzart: IP67 / IEC529 Material : PA GF Black + red  Kontaktoberfläche Silberkontakte   Anschluss der Kontakte: M10 Bolzen ( verzinntes Messsing )  Schalter aus hochtemperaturbeständigem Polyamid / Duroplast  Schutzart: IP67 wasserdichte Ausführung  gepüfte Dichtigkeit IP67 auch bei abgezogenem Schlüssel  Temperatur-Einsatzbereich: -40....+85°C  Vibrationsfest bis 4G ( Range 50-200Hz )  Shock G-Level : 6G 11msec  Abmessungen siehe auch Zeichnung weitere Bilder  Durchmesser 55 x 105mm Einbauloch-Durchmesser 22mm Gewicht: 0,18Kg   Weitere Beschreibung :    Diese handbetätigter Batterietrennschalter bis 250/500Ampere erfüllt höchsten Anforderungen in allen Fahrzeuganwendungen. Die Nennstromwerte beziehen sich auf Gleichstrom bei bis zu 100 % Einschaltdauer Zyklus und die Schalter sind so gebaut, dass sie unter Volllast schalten. Alle dieser Serie der Batterietrennschalter der Serie 35 sind mit einer Technologie versiegelt, die erfüllt die Standards IP67 und IP6K9K (Dampfdruckreinigung) und Die Schalter sind für den Betrieb bei Temperaturen zwischen -40 °C ausgelegt und +85 °C Ideal auch für die Batterietrennung unter Last bei ein Notfall  Dieses Schalterserie ist wie folgt erhältlich :   Bst Nr 95-100-00600 = Batterieschalter 200/300A Bst Nr 95-100-00200 = Batterieschalter 200/500A  Bst Nr 95-100-00400 = Batterieschalter 400/1200A

Batteriehauptschalter für hohe Strombelastung und dauerhafte Beanspruchung Einsatzbereich bei KFZ, Car, Caravan, Bus, Boot, Yacht, Marine, Camping sowie Einsatz bei 12/24V Photovoltaik Inselanlagen z.B. im Gartenhaus usw.   Stabile Standard Ausführung basierend auf den Erfahrungen aus der Relaistechnik in wasserdichter Ausführung Schalthebel in Aus-Stellung abziehbar Ja Einbau- oder Flanschmontage Einbauloch 24mm  Hauptkontaktstrom ausgelegt für Dauerstrom und hohen Einschaltstrom bis 200A Ideal auch für die Batterietrennung unter Last bei ein Notfall Ideal für Anwendungen im Traktor, Transporter, LKW, Bus, KFZ, Boote, Bodenunterstützungsfahrzeuge, Bau- und Landwirtschaftsfahrzeuge,     Technische Daten :  Einbau- oder Flanschmontage Einsatz für Spannungssysteme 12V oder 24V max. 32V  Kontakt: Schliesserkontakt ( EIN-AUS )  Kontakt bis 300A davon Dauerstrom: 100A Peak 200A Spitzenstrom: 300A 3min Kontaktoberfläche Kupfer  Anschluss der Kontakte: M8 Bolzen Abgedichtetes Gehäuse  Dichtigkeit IP67 auch bei abgezogenem Schlüssel  Extrem Robustes Design und Ausführung  Schock- und 4G Vibrationsfest Weitere Eigenschaften:  Spannung typisch 12VDC oder 24VDC  Voltage max 32Volt DC Gleichspannung  Kontakt 1x Schliesserkontakte ( Ein-Aus )  Duty Rating: 100/200A DC 300A 3min / Overload ( Carrying ) Anschluss der Kontakte: M8 Bolzen ( Kupfer )  Temperatur-Einsatzbereich: -30....+70°C  Abmessungen siehe auch Zeichnung weitere Bilder !  Durchmesser 60 x Ges.-Länge 107mm Einbauloch-Durchmesser 24mm L: mit Schlüssel 70mm / Unterteil: 37mm Befestigungsbohrung: 23mm ( 38mm Bef.Loch Mitte-Mitte ) Gewicht: 0,18Kg   Dieses Schalterserie ist wie folgt erhältlich :   Bst Nr 95-100-00600 = Batterieschalter 200/300A  Bst Nr 95-100-00200 = Batterieschalter 200/500A  Bst Nr 95-100-00400 = Batterieschalter 400/1200A

Kippschalter bis 20A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 20A KFZ Kippschalter EIN/AUS  Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Blau 1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 20A bei 12V oder 24V DC oder bis 10A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel integriert  Integrierte blauer LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen : siehe weitere Bilder !  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !  Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :  Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

Kippschalter bis 35A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 35A KFZ Kippschalter EIN/AUS   Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Schwarz CARBON Look  1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 35A bei 12V oder 24V DC oder bis 15A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel integriert  Integrierte weisse LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen : siehe weitere Bilder !  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !  Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :  Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Anschluss des Steuerkreises über 2x M-Gewindebolzen 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )  Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: H:55mm B:55mm L: 128mm  B: 80mm mit Bef.Laschen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *
