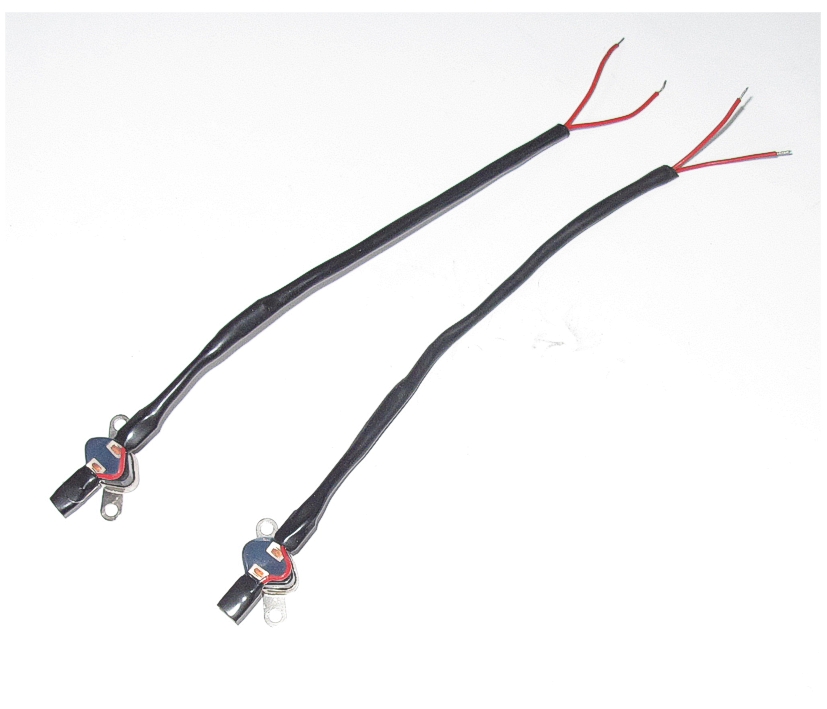

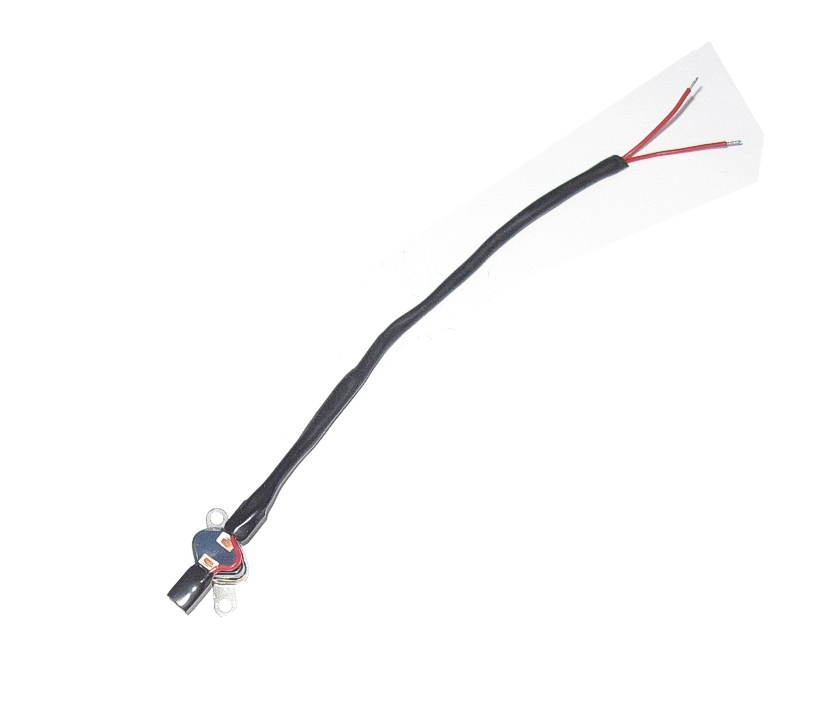

70Grad Temperaturschalter Bimetall Schalter NC Öffner

100°C Temperaturschalter Bimetallschalter bzw. Thermoschalter zum Schutz von Bauteilen, Trafos, Baugruppen oder Geräten gegen Überhitzung. Typischer Einsatzbereich dieser Bimetall Temperaturschalter ist in der Heizungstechnik bei Kaffeeautomaten, Friteusen, Kocher, Akkutechnik, Endstufen, Leistungstechnik, Klimatechnik usw. Ein Temperaturschalter ist ein Schalter, dessen Schaltzustand sich in Abhängigkeit von der Temperatur ändert. Ein Temperaturschalter ist der Bestandteil eines Thermostaten.  Auch werden diese Temperaturschalter mit automatischer Rückstellung in Schalterschränke oder zur direkten Montage an Transformatoren, Motoren, Endstufen, Kühlkörpern usw. eingesetzt Bei Überschreiten der zulässigen Temperatur unterbricht der Schalter ( NC = Öffnerkontakt ). Nach dem Abkühlen schließt der Temperaturschalter wieder automatisch. Ideal als Ersatzteil oder zur Nachrüstung von vielen Geräten Technisch Daten: Thermoschalter Bimetallschalter Funktion NC = Öffner bei 100° zeitweiliges Überschreiten der Temperatur: 5-10°C / Minute Kontaktausführung: NC = Kontakt wird bei erreichen der Temperatur geöffnet Zum direkten An- und Einbau an der Wärmequelle Anschluss: 2 x 6,3mm Flachstecker für Flachsteckhülsen. Belastbarkeit bis 1500/2000VA Typischer Einsatz bis 240V AC ( 220-240VAC) bis 6A (10A) Kann natürlich auch für 12V 24V 48V Niederspannung eingesetzt werden Temperaturschaltpunkt: 100°C Toleranz: +/-5%  Automatisches Reset nach Abkühlung Lebensdauer Kontakte (ohmsche Belastung): 6A - 30.000 Zyklen Abmessungen siehe Zeichnung: (DurchmesserxH) ca. 33 x 11mm

120°C Temperaturschalter Bimetallschalter bzw. Thermoschalter zum Schutz von Bauteilen, Trafos, Baugruppen oder Geräten gegen Überhitzung. Typischer Einsatzbereich dieser Bimetall Temperaturschalter ist in der Heizungstechnik bei Kaffeeautomaten, Friteusen, Kocher, Akkutechnik, Endstufen, Leistungstechnik, Klimatechnik usw. Ein Temperaturschalter ist ein Schalter, dessen Schaltzustand sich in Abhängigkeit von der Temperatur ändert. Ein Temperaturschalter ist der Bestandteil eines Thermostaten.  Auch werden diese Temperaturschalter mit automatischer Rückstellung in Schalterschränke oder zur direkten Montage an Transformatoren, Motoren, Endstufen, Kühlkörpern usw. eingesetzt Bei Überschreiten der zulässigen Temperatur unterbricht der Schalter ( NC = Öffnerkontakt ). Nach dem Abkühlen schließt der Temperaturschalter wieder automatisch. Ideal als Ersatzteil oder zur Nachrüstung von vielen Geräten Technisch Daten: Thermostat mit integr. Bimetallschalter Funktion NC = Öffner bei 120° zeitweiliges Überschreiten der Temperatur: 5-10°C / Minute Kontaktausführung: NC = Kontakt wird bei erreichen der Temperatur geöffnet Zum direkten An- und Einbau an der Wärmequelle Anschluss: 2 x 6,3mm Flachstecker für Flachsteckhülsen. Belastbarkeit bis 1440/2000VA Typischer Einsatz bis 240V AC ( 220-240VAC) bis 6A (10A) Kann natürlich auch für 12V 24V 48V Niederspannung eingesetzt werden Temperaturschaltpunkt: 120°C Toleranz: +/-5%  Automatisches Reset nach Abkühlung Lebensdauer Kontakte (ohmsche Belastung): 6A - 30.000 Zyklen Die Kontakt können mittels einmer Kombizange auch um 90° geboogen werden  Abmessungen siehe Zeichnung: (DurchmesserxH) ca. 33 x 11mm

160°C Temperaturschalter Bimetallschalter bzw. Thermoschalter zum Schutz von Bauteilen, Trafos, Baugruppen oder Geräten gegen Überhitzung. Typischer Einsatzbereich dieser Bimetall Temperaturschalter ist in der Heizungstechnik bei Kaffeeautomaten, Friteusen, Kocher, Akkutechnik, Endstufen, Leistungstechnik, Klimatechnik usw. Ein Temperaturschalter ist ein Schalter, dessen Schaltzustand sich in Abhängigkeit von der Temperatur ändert. Ein Temperaturschalter ist der Bestandteil eines Thermostaten.  Auch werden diese Temperaturschalter mit automatischer Rückstellung in Schalterschränke oder zur direkten Montage an Transformatoren, Motoren, Endstufen, Kühlkörpern usw. eingesetzt Bei Überschreiten der zulässigen Temperatur unterbricht der Schalter ( NC = Öffnerkontakt ). Nach dem Abkühlen schließt der Temperaturschalter wieder automatisch. Ideal als Ersatzteil oder zur Nachrüstung von vielen Geräten Technisch Daten: Thermostat mit integr. Bimetallschalter Funktion NC = Öffner bei 160° zeitweiliges Überschreiten der Temperatur: 5-10°C / Minute Kontaktausführung: NC = Kontakt wird bei erreichen der Temperatur geöffnet Zum direkten An- und Einbau an der Wärmequelle Anschluss: 2 x 6,3mm Flachstecker für Flachsteckhülsen. Belastbarkeit bis 1440/2000VA Typischer Einsatz bis 240V AC ( 220-240VAC) bis 6A (10A) Kann natürlich auch für 12V 24V 48V Niederspannung eingesetzt werden Temperaturschaltpunkt: 160°C Toleranz: +/-5%  Automatisches Reset nach Abkühlung Lebensdauer Kontakte (ohmsche Belastung): 6A - 30.000 Zyklen Abmessungen siehe Zeichnung: (DurchmesserxH) ca. 33 x 11mm

80°C Temperaturschalter Bimetallschalter bzw. Thermoschalter zum Schutz von Bauteilen, Trafos, Baugruppen oder Geräten gegen Überhitzung. Typischer Einsatzbereich dieser Bimetall Temperaturschalter ist in der Heizungstechnik bei Kaffeeautomaten, Friteusen, Kocher, Akkutechnik, Endstufen, Leistungstechnik, Klimatechnik usw. Ein Temperaturschalter ist ein Schalter, dessen Schaltzustand sich in Abhängigkeit von der Temperatur ändert. Ein Temperaturschalter ist der Bestandteil eines Thermostaten.  Auch werden diese Temperaturschalter mit automatischer Rückstellung in Schalterschränke oder zur direkten Montage an Transformatoren, Motoren, Endstufen, Kühlkörpern usw. eingesetzt Bei Überschreiten der zulässigen Temperatur schliesst der Schalter ( NO = Schliesserkontakt ). Nach dem Abkühlen öffnet der Temperaturschalter wieder automatisch. Ideal als Ersatzteil oder zur Nachrüstung von vielen Geräten Technisch Daten: Thermostat mit integr. Bimetallschalter Funktion NO = Schliesserkontakt bei 80° zeitweiliges Überschreiten der Temperatur: 5-10°C / Minute Kontaktausführung: NO = Kontakt wird bei erreichen der Temperatur geschlossen Zum direkten An- und Einbau an der Wärmequelle Anschluss: 2 x 6,3mm Flachstecker für Flachsteckhülsen. Belastbarkeit bis 1440/2000VA Typischer Einsatz bis 240V AC ( 220-240VAC) bis 6A (10A) Kann natürlich auch für 12V 24V 48V Niederspannung eingesetzt werden Temperaturschaltpunkt: 80°C Toleranz: +/-5%  Automatisches Reset nach Abkühlung Lebensdauer Kontakte (ohmsche Belastung): 6A - 30.000 Zyklen Abmessungen siehe Zeichnung: (DurchmesserxH) ca. 33 x 11mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K
