Nockenschalter 1-0-2 Hauptschalter bis 20A Zentraleinbau 48x48mm mit Knebel und Frontblende

Nockenschalter 1-0-2 Hauptschalter Lastschalter Einsatz bis max 20A 660VAC mit Knebel und Frontblend

• Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm
• Schaltergröße S0
• Ersetzt Vorgänger C6 A210 Norm: CSA C22.2 -14
• Polzahl=1 / Kontakt 1x UM 1x Wechsler mit Brücke
• Mit Nullstellung = Ja  = Stufen 1-0-2 ( Schalterstellung )
• Kontaktmaterial: Silber
• Schaltwinkel (Schaltstellung) 60grad
• Bemessungs-Dauerstrom bis 20A
• Typischer Einsatz: 230V...440VAC Spannung: max 690VAC
• Bemessungs-Leistung bei AC-21, 600-660V = 7,5 kW / 5,5KW ( AC3 )
• Bemessungs-Leistung bei AC-23, 380-440V = 7,5 kW / 20A ( AC21A )
• Bemessungs-Leistung bei AC-15, 230V = 3,7 kW / AC23 / AC15 5A
• Bemessungsbetriebsstrom Ie bei Gebrauchskategorie
• AC-20A = 690V = 20A
• AC-21A = 20-690V = 20A
• AC-22A = 220A - 500V = 20A
• AC-22A = 660-690V = 20A
• AC-15 = 220-240V = 6A
• AC-15 = 380-440V = 4A
• Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III
• Sicherungscharakteristik 25A
• 4x Schraubanschluss für Kabel bis 2,5qmm

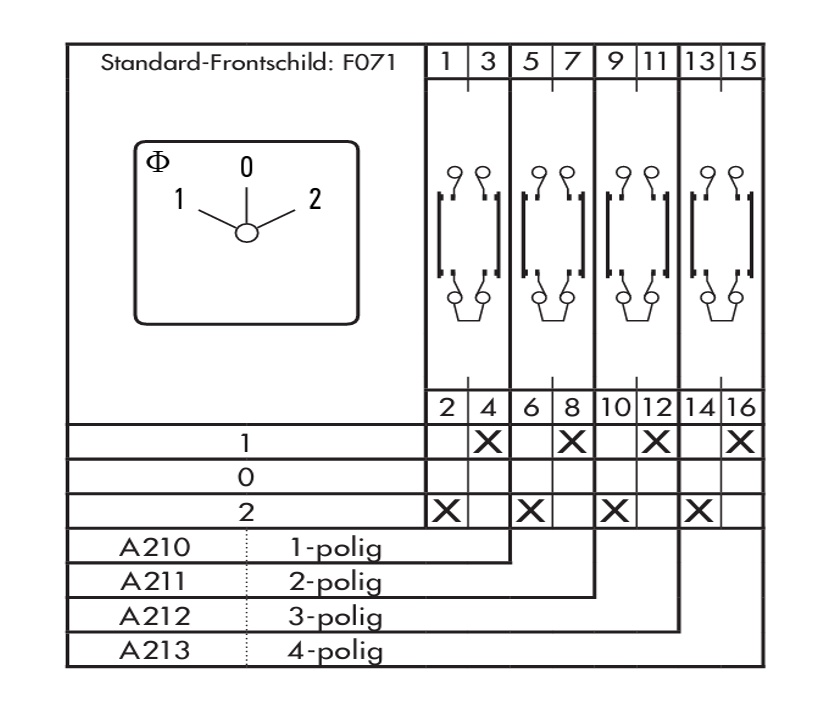

• Beschriftung der Kontakte : 2 / 4 und 1 / 3
• 2 = Wechsler und  1 + 3 = Schliesserkontakt
• Schutzart frontseitig = IP66
• Verschmutzungsgrad 3
• Überspannungskategorie : III 4KV
• erfüllt Normen: IEC60947-3 / EN 60947-3 / VDE0660 Teil 107
• UL60947-4-2 / UL508 / CSA = C22.2 No 60947-4-1 300V 20A
• Vibrationsfestigkeit Schockfestigkeit Min. 4g, 2-100Hz, 1,6mm Min. 5g, 6ms
• Vibrationsfestigkeit Schockfestigkeit IEC 61373 (1999) Kategorie 1, Klasse B min. 5g, 30ms

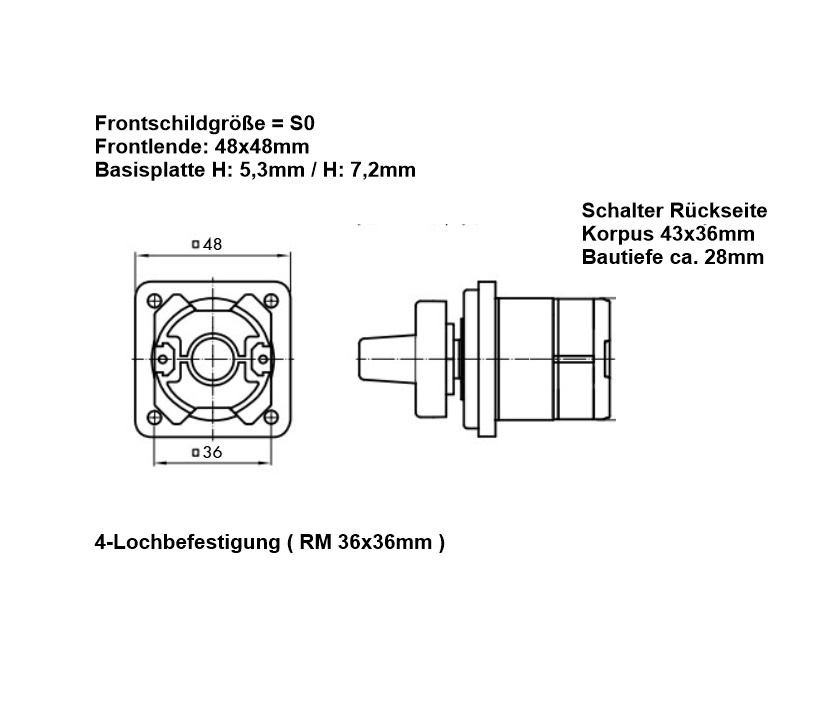

• Abmessungen :
• 4-Lochbefestigung ( 36x36mm) Frontschildgröße: S0
• Abmessungen-Blende: 48x48mm / BasisplatteH: 5,3mm/ H: 7,2mm
• Knopfhöhe: 23mm
• Nocken für Knopf DM: 6mm / Halbrundlich : ca. 5,5mm
• Schalter Rückseite : 43x36mm / Bautiefe Schalter: 28mm

Lieferung Schalter inkl. Knebel und Frontblende und Anleitung
