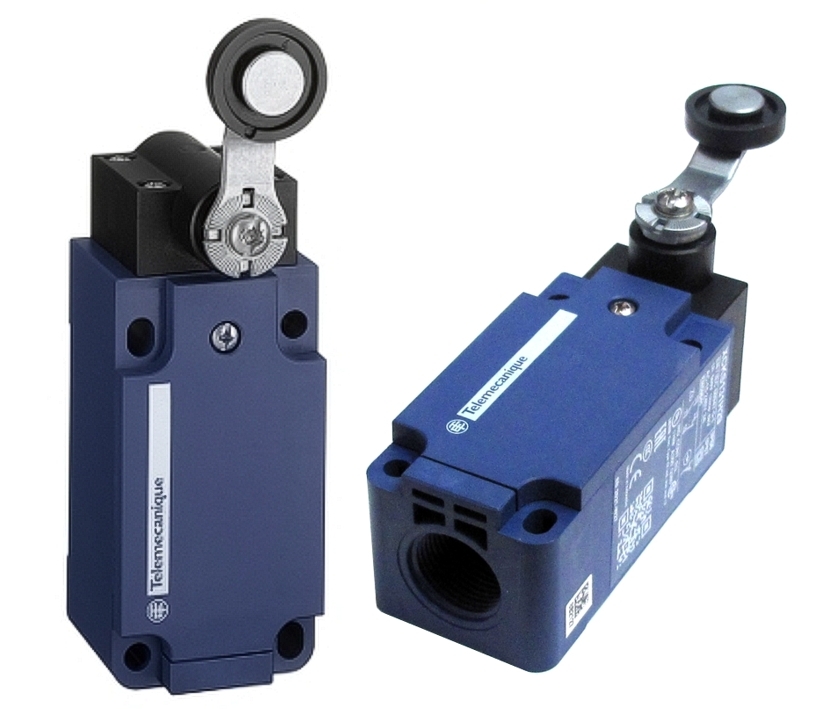

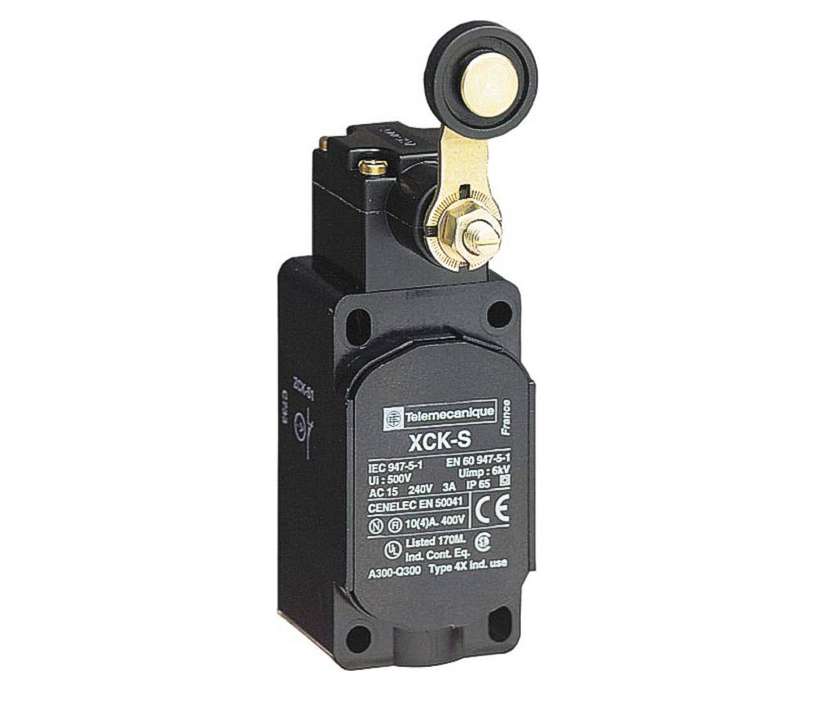

Positionsschalter Endschalter XCK-S Rolle 22mm Hebel 41mm 1xWechsler 10A 250V Rollenschalter
42,90 €*
% 59,95 €* (28.44% gespart)Sofort verfügbar, Lieferzeit: 2-3 Tage
Artikelnummer: 95-350-00210
Produktinformationen "Positionsschalter Endschalter XCK-S Rolle 22mm Hebel 41mm 1xWechsler 10A 250V Rollenschalter"
Positionsschalter Rollenschalter Endschalter XCK-S + Rolle 22mm + Hebel 41mm + 1xWechslerkontakt 10A 250V
Typischer Einsatz Aufzug, Rollbänder, Tore, Türen, Versand, Logistic, Maschinen usw.
- Universal Positionsschalter bzw. Endschalter ( Rolle = 22mm / Hebel = 41mm )
- Produkt- oder Komponententyp = Endschalter
- Kopf-Art Rolle mit Hebel 41mm / Kunststoffrolle DM 22mm

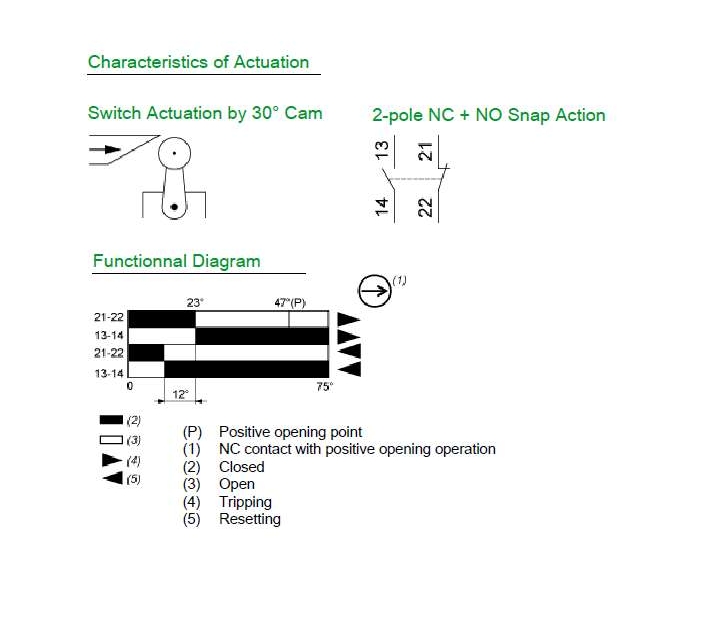

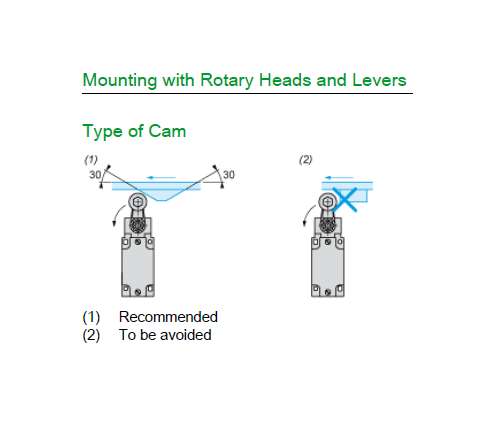

- Schalterbetätigung: durch +/- 30° Nocke ( siehe auch weitere Bilder )

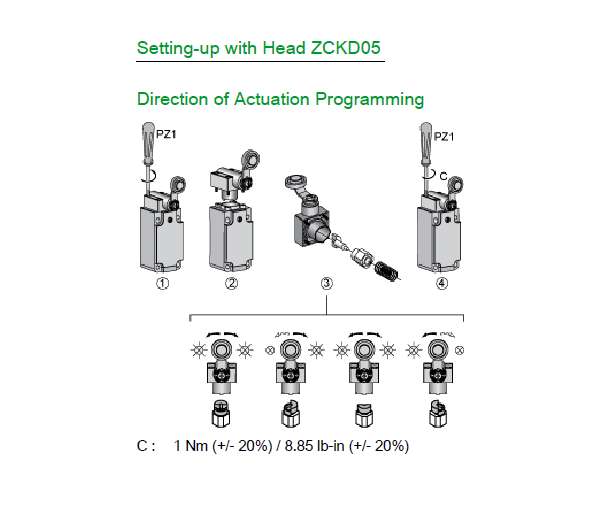

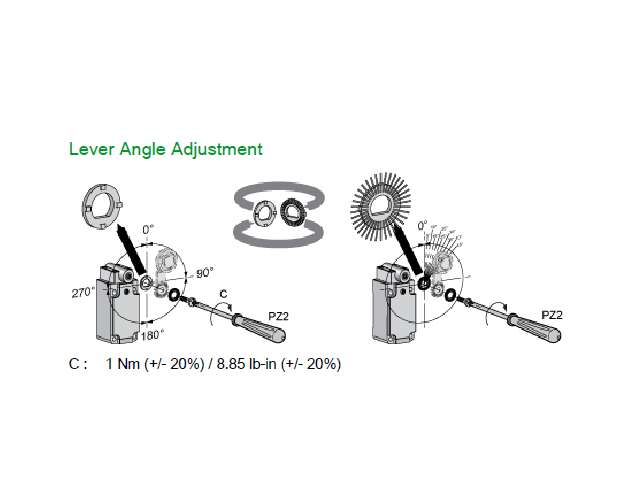

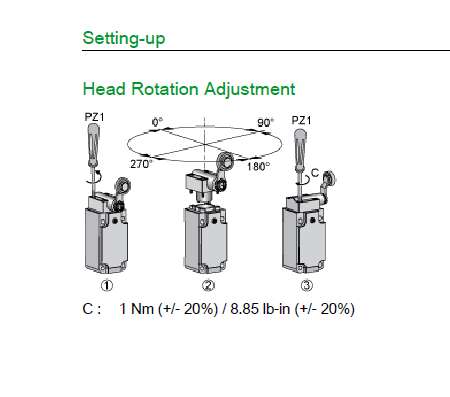

- Besonderheit : Kopf kann gedreht werden 0-90°-180°-270°
- Operatortyp : Rollenhebel mit Federrückstellung
- Ansatztyp : Seitliche Anfahrrichtung, 2 Richtungen
- Schaltereigenschaften : Sprungschaltglied

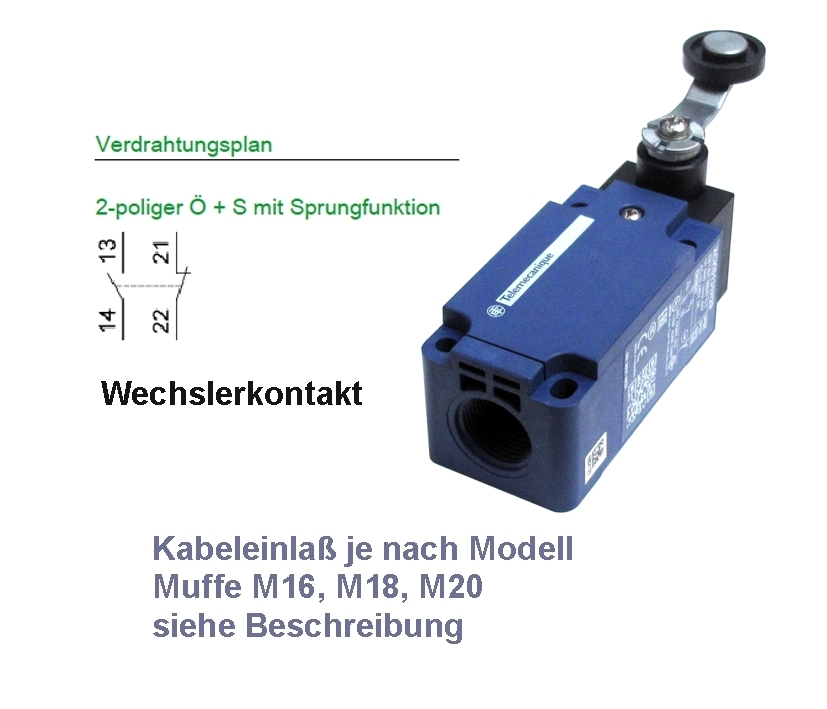

- Integrierter Schalter = NO + NC = 1x Wechslerkontakt
- Kontaktstrom max. 10A
- Schaltspannung max. 240V AC, max. 250V DC
- Kontaktbelastbarkeit AC @R (bei ohmscher Last) 3A / 240V AC
- Kontaktbelastbarkeit DC @R (bei ohmscher Last) 0.27A / 250V DC
- Kabeleinführung für M20 x 1,5 Kabelverschraubung, Kabelaußendurchmesser: 7-13mm
- Elektrische Verbindung : Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34...2x 1,5qmm
- Mechanische Lebensdauer 10.000.000 Zyklen
- Betriebstemperatur -25...70°C
- Schutzgrad IP67 Indoor-Outdoor
- Schutzart IK05 entspricht EN 50102
- Gehäuse-Material Kunststoff

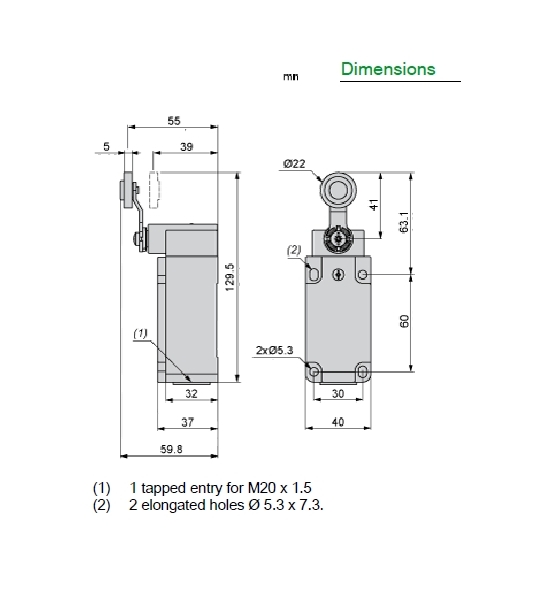

- Gehäuseabmessungen 40x37x129mm ( siehe Zeichnung weitere Bilder )
Optional erhältlich fals benötigt Kabeleinführung
- Bst Nr 42-695-02320 = Kabelbefestigung Verschraubung M20
Anmelden
Produktgalerie überspringen
Ähnliche Artikel
Nur 3 auf Lager!
%
Positionsschalter Endschalter ZCP21 Rolle 19mm Hebel 33mm 1xWechsler 10A 250V
Positionsschalter Rollenschalter Endschalter ZCP + Rolle 19mm + Hebel 33mm + 1xWechslerkontakt 10A 250V Typischer Einsatz Aufzug, Rollbänder, Tore, Türen, Versand, Logistic, Maschinen usw. Universal Positionsschalter bzw. Endschalter ( Rolle = 19mm / Hebel = 33mm ) Produkt- oder Komponententyp = Endschalter Kopf-Art Rolle mit Hebel 33mm / Kunststoffrolle DM 19mm Schalterbetätigung: durch 30° Nocke +/-15° ( siehe auch weitere Bilder ) Operatortyp : Rollenhebel mit Federrückstellung Ansatztyp : Seitliche Anfahrrichtung, 2 Richtungen Schaltereigenschaften : Sprungschaltglied Integrierter Schalter = NO + NC = 1x Wechslerkontakt Kontaktstrom max. 10A Schaltspannung max. 240V AC, max. 250V DC Kontaktbelastbarkeit AC @R (bei ohmscher Last) 3A / 240V AC Kontaktbelastbarkeit DC @R (bei ohmscher Last) 0.27A / 250V DC Kabeleinführung für M16 x 1,5 Kabelverschraubung, Kabelaußendurchmesser: 4-8mm Elektrische Verbindung : Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34...2x 1,5qmm Mechanische Lebensdauer 10.000.000 Zyklen Betriebstemperatur -25...70°C Schutzgrad IP67 Indoor-Outdoor Schutzart IK05 entspricht EN 50102 Gehäuse-Material Kunststoff Gehäuseabmessungen 30x31x65mm ( siehe Zeichnung weitere Bilder ) Optional erhältlich fals benötigt Kabeleinführung Bst Nr 42-695-02316 = Kabelbefestigung Verschraubung M16
47,95 €* 59,80 €* (19.82% gespart)

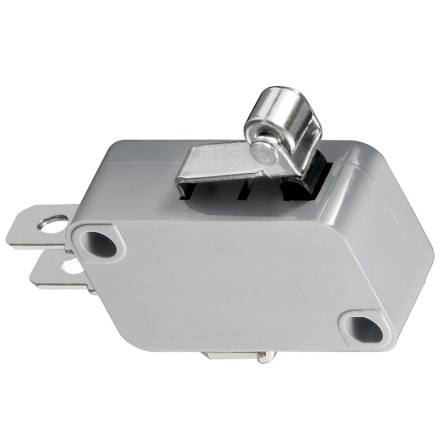

Mikroschalter 28x16x10mm Rollenhebel 5mm 1xUM 5-16A 125-250V
Mikroschalter mit Wechselschalter (Umschalter) mit kurzem Rollenhebel max. Werte: 5A (16A) / 125Vdc / 250Vac max. Durchgangswiderstand: 30 mOhm zulässige Umgebungstemperatur: -25°C ~ +80°C Laufzeit: 100.000 Schaltspiele Abmessungen Korpus: B:28mm H:16mm T:10mm Metallhebellänge 14mm mit Rolle (Durchmesser 5mm) Kontakte: 6,3mm 2x Befestigungslöcher mit Durchmesser ca. 3,5mm
Ab 2,95 €*

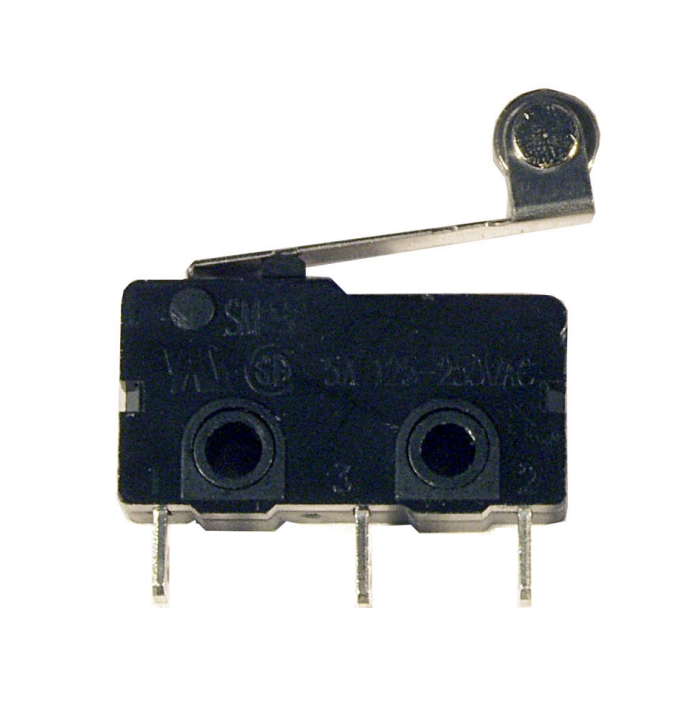

Mikroschalter 20x10x6,4mm Rollenhebel 5mm 1xUM 3A 250V
Mikroschalter mit Wechselschalter (Umschalter) mit Rollenhebel Hebel mit 4,8mm Rolle sehr hohe Lebensdauer Belastbarkeit: 250V 3A oder bis 125V 5A Lötkontakte Abmessungen: 20 x 6,4 x 10mm RM Pins: 8,8 - 7,3mm Befestigungs-Lochabstand: 9,5mm (Mitte-Mitte)
Ab 1,75 €*
%

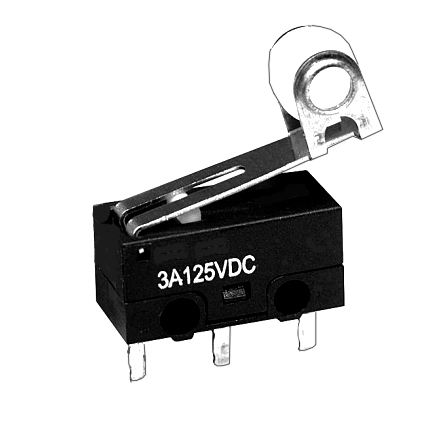

Mikroschalter 13x8x6mm Rollenhebel 5mm 1xUM 3A 125V
Mikroschalter mit 4,8mm Rolle und Wechselschalter (UM Schalter) mit geradem Hebel Technische Daten: Abmessungen ( siehe auch Zeichnung weitere Bilder ) Korpus: B:12,8mm H: 8,0mm T: 5,8mm Metallhebel mit Rolle (Durchmesser 4,8mm) Kontakte: Lötstifte RM: 5,08mm 2x Befestigungslöcher mit Durchmesser 2,0mm Abstand Befestigungslöcher (6,5mm Mitte-Mitte) Mikroschalter mit Wechselschalter (Umschalter) mit kurzem Rollenhebel Belatbarkeit max Werte: 3A 125VAC Spannungsfestigkeit: 1000 V Temperaturbereich: -25°C bis +65°C Betätigungskraft: 0,780N
1,95 €* 3,80 €* (48.68% gespart)

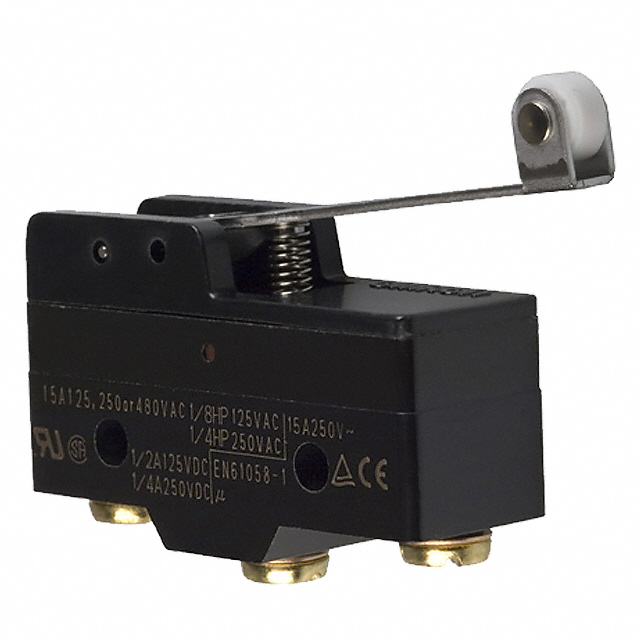

Mikroschalter 49x30x17,5mm Rollenhebel 9,5mm 1xUM 15A 250V
