5pol DIN Einbaubuchse Typ-4 Metall mit Bajonettverschluss DIN41524
5,95 €
% 8,90 € (33.15% gespart)
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "5pol DIN Einbaubuchse Typ-4 Metall mit Bajonettverschluss DIN41524"

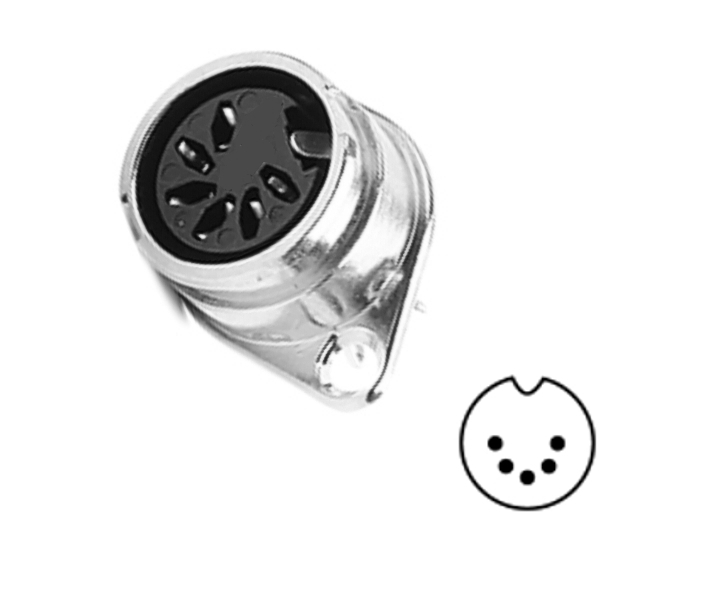

5pol DIN Einbaubuchse Typ-4 Metall mit Bajonettverschluss

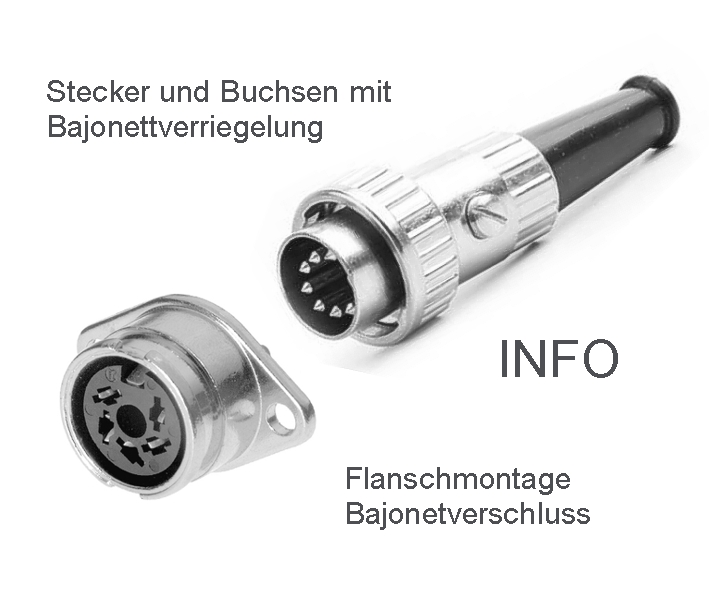

Rundsteckverbinder mit Bajonett RENK Verschluss ( Bajonettverschluß )
- In stabiler Ganzmetall-Ausführung mit
- Befestigungslaschen und Lötösen
- Buchse nach DIN41524 ca. 180° 4x45° Pinlayout
- Frontringdurchmesser: 17mm
- Frontschaftlänge ca.: 10,5mm
- Ovale Befestigungsplatte: 28,9 x 19,2mm

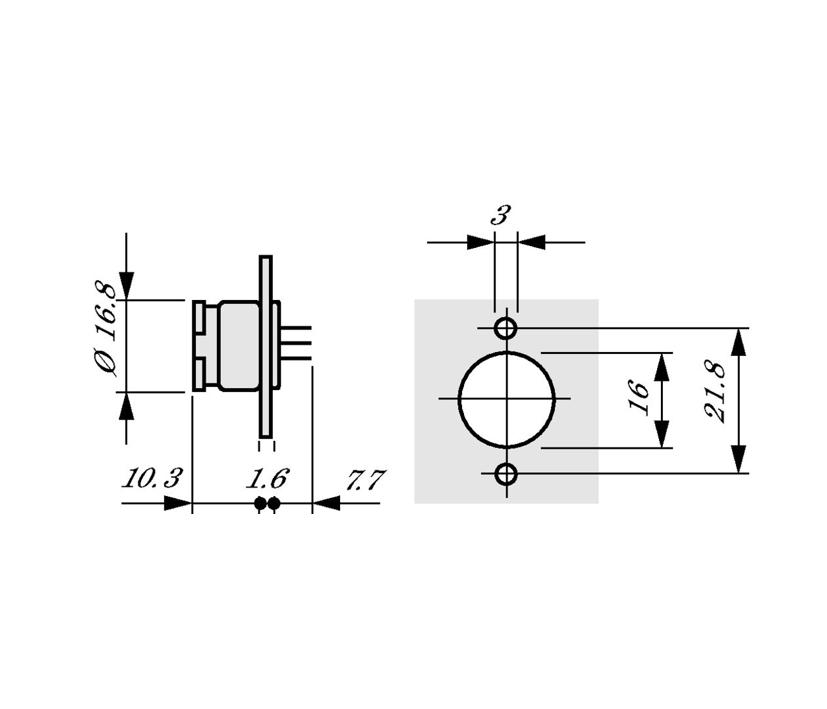

- Befestigungslochmaß 21,8mm
- 2x Bef.Löcher je 3,3mm

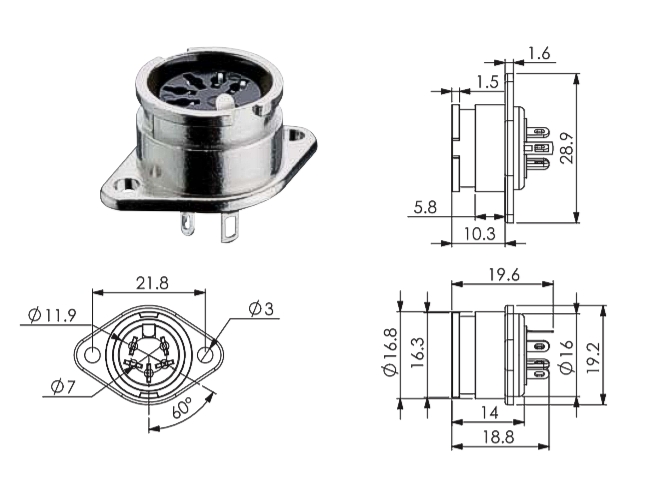

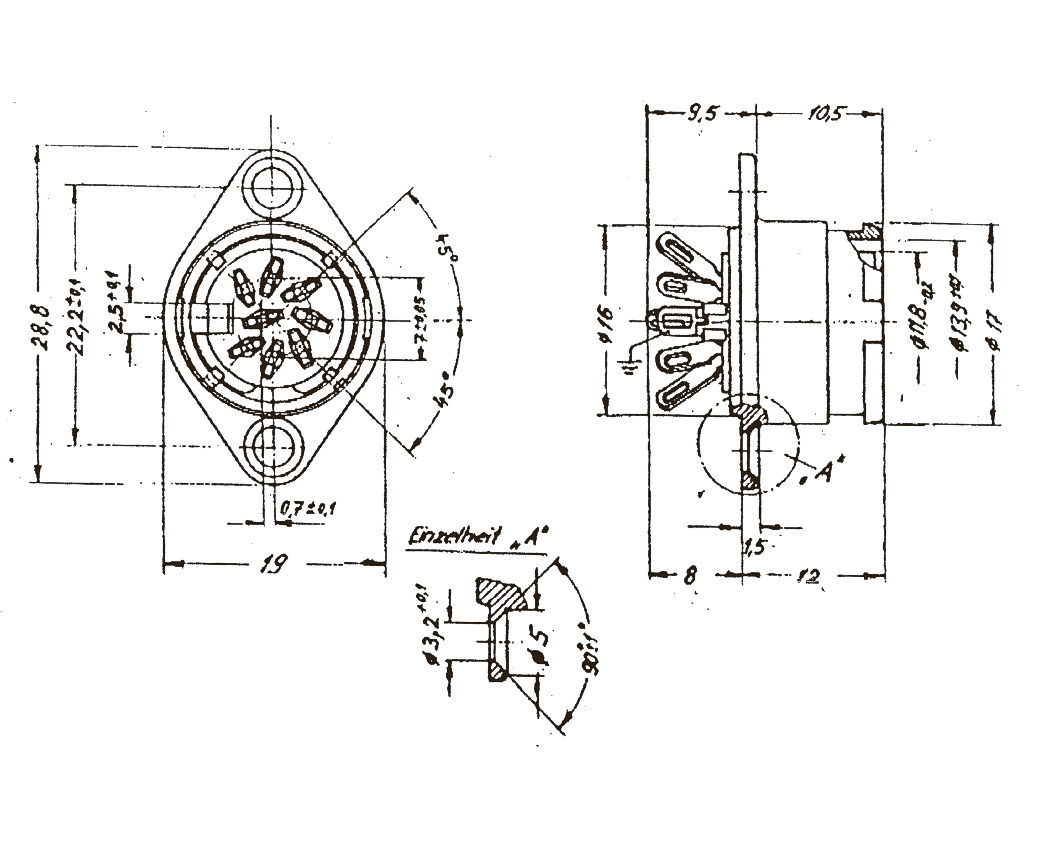

- Weitere Abmessungen siehe auch Zeichnung weitere Bilder !
- Belastbarkeit je Kontakt 3A ( 4A ) bis 60V
- Isolationswiederstand > 10Mohm
hierzu passender Stecker = Bst Nr 39-855-00085
