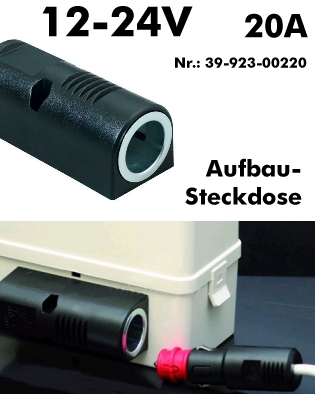

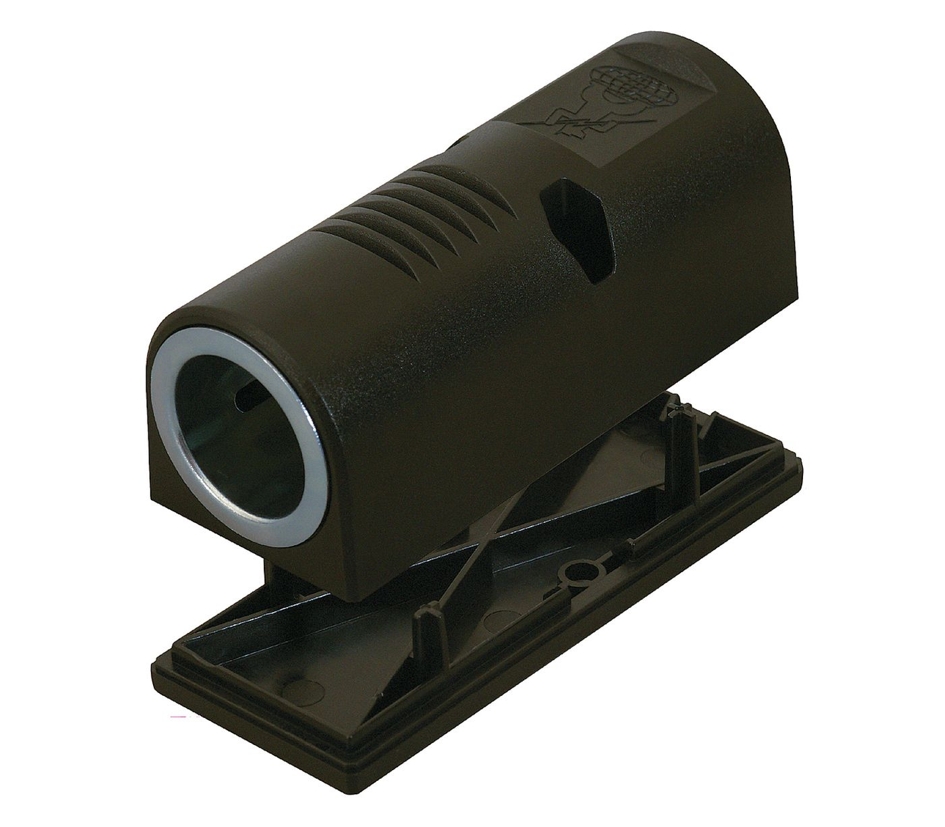

Zigarettenanzünder Aufbau KFZ Steckdose für 12V 24V bis 20A KFZ Dose 21mm Buchse

2x1,5qmm Lautsprecherkabel Rundkabel Schwarz  geeignet für jegliche Art von Lautsprechertechnik, Boxen, Beschallungstechnik, ELA-Technik, PA usw. Rund eingegossen  Hoch flexibel High Flexible Aussendurchmesser: 6,8mm Adernfarbe: Schwarz / Rot kann verlegt werden in Rohre, Decken usw. kann verarbeitet werden mit Stecker für Kabelsätze Kabel trittfest Aussenmantel: Schwarz  passende Verbinder bzw. Steckverbinder siehe auch ( Zubehör-Register )

Zigarettenanzünderstecker - supersolide und hochwertige Ausführung für 12...24 Volt mit integrierter auswechselbarer Sicherung von 16A Mit Schraubkontakten für Anschlussleitungen bis 2,5qmm schraubbare Zugentlastungen und festarretierbare Ausgleichshülse durch Bajonettverrastung Passend für 21mm Zigarettenzünder- und 12mm Normsteckdosen Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an DIN-Norm Steckdosen (KFZ, Transporter, LKW, Caravan, Boot usw.)   Lieferung inkl. 16A Kfz Lamellen Sicherung Rot 6x25mm DIN72581  Ersatzsicherrungen = Bst.Nr.: 31-842-00330

KFZ Stecker bis 16A Belastbarkeit passend für 21mm Zigarettenanzünder- und 12mm Normsteckdosen Einsatz 12Volt oder 24Volt mit Schraubkontakten  Belastbarkeit bis 16A ohne Sicherung Anschlussleitungen bis 2,5qmm in supersolider Ausführung Mit integrierter Kabel-Zugentlastungen und festarretierbare Ausgleichshülse durch Bajonettverrastung. Passend für 21mm Zigarettenzünder- und 12mm Normsteckdosen Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an DIN-Norm Steckdosen ( KFZ, LKW, Caravan, Transporter Boot usw.)

KFZ Universalstecker mit geschraubter Zugentlastung   Supersolide und hochwertige Ausführung für 12V oder 24V KFZ-Systeme mit integrierter auswechselbarer 8A Sicherung ( Lamellensicherung )  Intern mit Schraubkontakten für Anschlussleitungen bis 2,5qmm Zugentlastung für Kabeleinlaß = geschraubt  Ausklappbares Zugwerkzeug ( roter Bügel ist ausklappbar ! )  festarretierbare Ausgleichshülse durch Bajonettverrastung Passend für 21mm Zigarettenzünderdosen und 12mm Normsteckdosen Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an DIN-Norm Steckdosen ( KFZ, LKW, Caravan, Transporter, Boot usw.)

Zigarettenanzünder KFZ Stecker mit Schalter und 8A Sicherung Zigarettenanzünderstecker mit Schalter und integrierter 8A KFZ Sicherung Stufenlos drehbar 0-90° winkelbarer Ausführung Universell verwendbar in jedem KFZ, Transporter, Caravan, Traktor, LKW, Boot .... Winkelbarer KFZ Stecker Einsatz am 12V KFZ oder auch 24V LKW Boardnetz Technische Daten: KFZ Stecker passend für alle Art von KFZ Zigarettenanzünder und Bordspannungssteckdosen wie in KFZ / Caravan / Trabsporter und LKW üblich Fest arretierbare Ausgleichshülse ( Rot ) durch Bajonettverrastung Durch die rote Ausgleichshülse kann der KFZ Stecker in die üblichen 21mm Normdosen eingesteckt werden. Wenn die rote Ausgleichshülse abgezogen wird kann der KFZ Stecker auch in die kleineren12mm Normdosen eingesteckt werden. Schalter integriert ( Ein-Aus ) Schalterwippe mit 0-I bedruckt Belastbarkeit bis 8A = 100Watt Einsetzbar bei 12V oder 24V Boardnetz im KFZ üblich Stufenlos schwenkbar ( gerade bis gewinkelt ) integrierter 8A KFZ Lamellen Sicherung ( wechselbar ) Zugentlastung für Kabel integriert 8mm Durchmesser Kontakte innen wie folgt : Schraubkontakt für ( - ) Minus Schraubkontakt für ( + ) Plus ( Mittelstift über Sicherung ) Lötkontakt für ( + ) Plus wenn Wippschalter verdrahtet werden muß Wippschalterkontakt ggf. bedingt vom Platz auch möglich einen 2,8mm Kontaktschuh 90grad gewinkelt aufzustecken  Ersatzsicherung 31-842-00310 ( Lammel Weiss ) Abmessungen: DM: 30x24mm da ovale Bauform / Länge: 109mm Inlet und Kontakte siehe auch weitere Bilder ( Ansichten )  passendes Zubehör wie Dosen, Kupplungen usw. siehe Zubehör-Register

Zigarettenanzünder-Stecker mit Lötkontakten und 2 Massefedern Kabelknickschutz, Lötkontakte, Lötanschlüssen  Lötanschlüssen innen Links und Rechts größere Lötpads 5,3x8,8mm  Fassung für eine USA-Sicherung ( 6x32mm ) Kopf gefedert Eine 3A USA-Sicherung wird mitgeliefert Kabeleinlass 6,0mm Durchmesser Innen keinerlei Schrauben ( siehe auch weitere Bilder )  Typische Einsatz mit KFZ Spannung 6V...12V...24V DC Einsatz 12V DC typisch  Belastbarkeit max. 6A Abmessungen ca: 94 x 20mm  Zusatzinfo :   Dieses Art von KFZ-Stecker bzw. die ehemals in die Zigarettenanzünderbuchse gesteckt wurden gibt es in folgenden Ausführungen    Art Nr 39-923-00014 = KFZ-Stecker gerade mit Schraubkontakten und 8A 5x20mm Fuse Art-Nr 39-923-00035 = KFZ-Stecker gerade mit Lötkontakten und 3A USA-Fuse ( Lötkontakte sind der Unterschied )  Art-Nr 39-923-00012 = KFZ-Stecker gerade mit Lötkontakten und 3A USA-Fuse ( Lötkontakte sind der Unterschied )  Art-Nr 39-923-00001 = KFZ-Stecker einfache Ausführung Lötkontakte ohne Sicherung  und etliche andere Ausführungen siehe unter ähnliche Artikel im Register unten

2x2,5qmm Lautsprecherkabel Rundkabel Schwarz  geeignet für jegliche Art von Lautsprechertechnik, Boxen, Beschallungstechnik, ELA-Technik, PA usw. Rund eingegossen  Hoch flexibel High Flexible Aussendurchmesser: 7,6mm Adernfarbe: Schwarz / Rot Aussenmantel: Schwarz Auch als 50m Rolle erhältlich = 42-773-00077

8A KFZ Stecker winkelbarer Zigarettenanzünderstecker bis 8A Supersolide und hochwertige Ausführung für 12...24Volt Systeme mit integrierter auswechselbarer Sicherung von 8A Schraubkontakten für Anschlussleitungen bis 2,5qmm schraubbare Zugentlastungen festarretierbare Ausgleichshülse durch Bajonettverrastung passend für übliche 21mm Zigarettenzünderdosen ( KFZ-Dose ) und 12mm Normsteckdosen Gehäuse stufenlos auf 180 Grad abwinkelbar Geeignet für normale Kabelkonfektion oder auch als Platinengehäuse für integrierte Elektroniken Mit roter abnehmbarer Adaterkappe für die Benutzung des Steckers an 12mm DIN-Norm Steckdosen auch im PKW; KFZ, LKW, Caravan, Transporter, Boot usw.

100m Lautsprecherkabel (Flachkabel) 2x1,5qmm  Geeignet für jegliche Art von Anwendung, Home-HiFi, Lautsprecherkabel, Schwachstrom, ELA-Technik, Lautsprechersysteme usw. Rot/Schwarze Isolierung Solide Ausführung durch feinen Aufbau hochflexibel Leitermaterial CCA Temperatureinsatzbereich: -20°C ...+100°C Kabel: 2x30/0,25 mm Außen: 3,1 x 6,5mm

16A KFZ Steckker bzw. Zigarettenanzünder Stecker mit LED Anzeige  Einsatz am 12-24Volt Systeme mit Schraubkontakten für Anschlussleitungen bis 2,5qmm Schraubkontakte für Kabel bis 2,5qmm Status LED auf der Rückseite des Steckers Einsatz am 12V oder 24V Systemen Belastbarkeit bis 16A Sicherung Nein keine integriert  schraubbare Zugentlastungen festarretierbare Ausgleichshülse durch Bajonettverrastung Passend für Zigarettenzünder- und Normsteckdosen Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an DIN-Norm Steckdosen KFZ allgemein, LKW, Caravan, Boot usw.   In solider Ausführung

KFZ Universalstecker mit zwangsgeführter Zugentlastung   Supersolide und hochwertige Ausführung für 12V oder 24V KFZ-Systeme Belastbarkeit bis 8A ( ohne interne Sicherung ) Intern mit Schraubkontakten für Anschlussleitungen bis 2,5qmm Zugentlastung für Kabeleinlaß = zwangsgeführt Ausklappbares Zugwerkzeug ( roter Bügel ist ausklappbar ! )  festarretierbare Ausgleichshülse durch Bajonettverrastung Passend für 21mm Zigarettenzünderdosen und 12mm Normsteckdosen Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an DIN-Norm Steckdosen ( KFZ, LKW, Caravan, Transporter, Boot usw.)

4m KFZ Kabel Verlängerungskabel 4m Zigarettenanzünder Verlängerung (Stecker auf Buchse) Passend für Universal- und Norm-Bordspannungsdosen also alle Zigarettenanzünderstecker in KFZ, LKW, Bus, Caravan, Boot usw.  4m Verlängerungskabel mit KFZ Stecker auf Buchse integrierte 8A Sicherung  Leitung für 12V oder 24V systemspannung max 8A Belastbarkeit Kabelquerschnitt 2x 0,75qmm geeignet für Systemspannung 12V KFZ oder 24V wie im LKW Bus  Belastbarkeit bei 12V bis  95Watt    Belastbarkeit bei 24V bis 190Watt

Zigarettenanzünderstecker KFZ-Stecker mit beleuchteten Schalter und mit interner 8A Lamellen Sicherung. Passend für Zigarettenanzünder und Bordspannungssteckdosen Dieser KFZ-Universalstecker ist für 12V oder 24V Systeme geeignet Schalterwippe mit 0-I bedruckt, der Schalter ist verlötet Der Stecker ist öffenbar durch eine Kreuzschlitzschraube Mit internen Schraubkontakten und festarretierbarer Ausgleichshülse durch Bajonettverrastung somit eine abnehmbarer roter Kappe zur Verwendung  für 21mm KFZ-Dose bzw. Zigarettenzünderdose und 12mm Normsteckdosen  Mit abnehmbarer Adaterkappe für die Benutzung des Steckers an allen KFZ DIN-Norm Steckdosen bei KFZ, Transporter, LKW, Traktir, Bus, Caravan, Boot usw. Kabeleinlaß für Kabel bis 7,5mm Lieferung: inkl Sicherung Abm.: 24 x 92mm

Preiswerter Zigarettanzünder Stecker in Kunststoffausführung für die Lötmontage Kunststoffgehäuse  Schraubkopf vorne Spannungsbereich: 5....30Vdc Typisch: 12-24Vdc max. Belastbarkeit: 8A Ausführung: Kunststoff Kabeleinlass ca. 7,6mm Beide Kontakte innen sind Lötkontakte Abmessungen ca. 20 x 68mm
