6,3mm Klinkenbuchse Stereo mit Schalter

6,3mm Klinkenbuchse Stereo D-TypeAusführung 6,3 mm Stereoeinbaubuchse mit Verriegelung damit der gesteckte Klinkenstecker nicht von selber rausgeht  Vollmetallgehäuse Vernickelte Kontakte Lötkontakte Mit mechanischer Verriegelung D-Type Gerhäuse Flanschbuchse robuste langlebige Version Abmessungen: B: 26mm H: 31mm T: 37mm Einbaudurchmeser: 24mm Alle Abmessungen siehe Zeichnung Zusatzinfo: Umfangreiches Zubehör erhältlich ( Art-Nr unter Suche oder siehe im Zubehör-Register )  Art-Nr 39-854-00118 = D-TYPE Schutzkappe IP42 mit Deckel gegen Staub- und Spritzwasser Art-Nr 62-630-03340 = 19zoll Metallleiste für bis zu 12 D-Type Einsätze Art-Nr 39-825-01050 = Einbaudose aus Metall für den Tisch Wände usw. Art-Nr 85-771-03320 = Unterputz D-Type Träger Blende Art-Nr 85-771-03300 = Jung Unterputz D-Type Träger Rahmen Art-Nr 85-771-03060 = D-Type Bodendose Wanddose Vollmetall Art-Nr 85-753-00460 = Einbauschale Terminal für PA Boxen Art-Nr 85-753-00390 = Einbauschale Terminal für PA Boxen Art-Nr 85-753-00440 = Einbauschale Terminal für PA Boxen Klinkenstecker, Lautsprecherkabel, geschirmte NF Kabel usw. ggf. Fragen Sie einfach danach - Wir beraten Sie gerne !

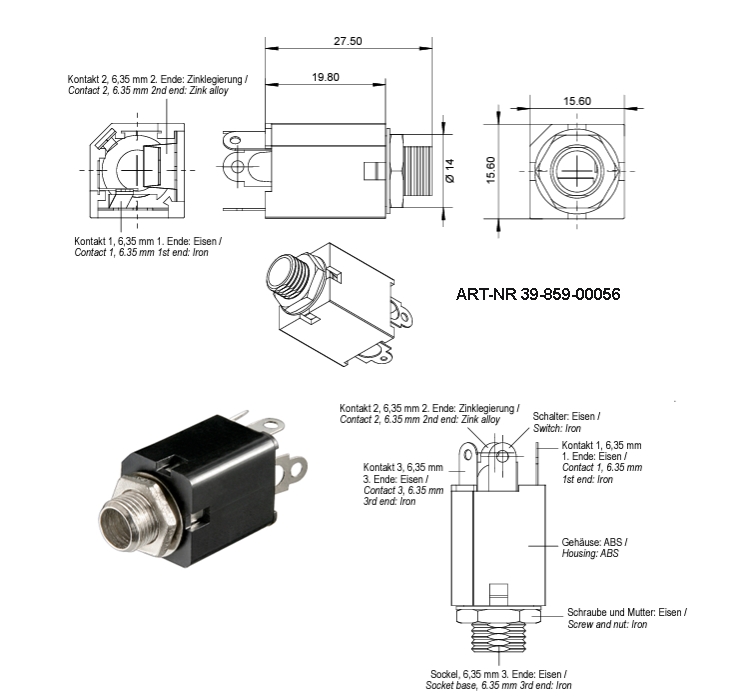

6,3mm Klinkenbuchse mit Schaltkontakt für den massefreien Einbau +  typische Anwendung auch bei Marshall Platinen usw.  Kunststoffgewinde für den vollisolierten Einbau Buchse mit 3x Schalter (Öffner = AUS) 6 Pins insgesamt Primär für die Printmontage ( Leiterplattenmontage ) Kann natürlich auch auf ein Terminal verschraub werden und dann verlötet werden Gewinde- , Befestigungs-Durchmesser: 11,5mm Abmessungen B:20mm L: 33mm H: 15mm ( siehe Zeichnung ) Solange Vorrat reicht  Zusatzinfo weitere Klinkenbuchse mit Schaltkontakt = 39-859-00056  + 39-859-00040

6,3mm Klinkeneinbaubuchse Stereo Pertinax als Isolierkörper ohne Schalter Einloch-Montage offene Bauform Gewindedurchmesser: 8,8mm Lötkontakte Zusatzinfo: selbe Buchse mit Schaltkontakt = Bst.Nr.: 39-859-00040

6,3mm Klinkenbuchse Mono Lötversion Pertinax als Isolierkörper Lötkontakte ohne Schaltkontakt Abmessungen: 20,4 x 29,5mm Gewindedurchmesser: 8,8mm ( Bohrung für Befestigung ) Weitere Abmessungen siehe Zeichnung ( weitere Bilder ) passendes Zubehör wie Terminal Stecker usw. siehe im Zubehör-Regiaster (unten)

6,3mm Stereo Klinkenbuchse mit 2x Schaltkontakten  6,3mm Stereo-Klinken-Einbaubuchsen ( auch für Mono verwendbar ) Im Kunststoffgehäuse und Befestigungschaft mit Mutter ( Gewinde seit 07-2024 = M9 mit Durchmessser 8,8mm ) 2x integrierte isolierte Schaltkontakte ( Schliesser und Öffner ) zur freien Belegung  Schalter = 2 x UM Kontakte ( potentialfrei )  Zeichnung / Plan siehe weitere Bilder Masspunkt am Gewinde Zentralbefestigung Durchmesser 12mm Abmessungen: 17 x 16,8mm Bautiefe: 29mm ( siehe auch Zeichnung weitere Bilder )  Restliche Abmessungen siehe Zeichnung Ähnliche weitere Artikel siehe unter folgenden Bst.Nr.: 39-859-00058 = 6,3mm Stereo Klinkenbuchse mit Schalter 2x UM isoliert 39-859-00051 = 6,3mm Stereo Klinkenbuchse mit Schalter 1x Ein 39-859-00082 = 6,3mm Stereo Klinkenbuchse Isoliert ohne Schalter 39-859-00040 = 6,3mm Stereo Klinkenbuchse Pertinax offen mit Schalter 39-859-00039 = 6,3mm Stereo Klinkenbuchse Pertinax offen ohne Schalter 39-859-00041 = 6,3mm Stereo Klinkenbuchse Printversion vergoldet mit Schalter 39-859-00060 = 6,3mm Stereo Klinkenbuchse Printversionmit Schalter 39-859-00450 = 6,3mm Stereo Klinkenbuchse D-Type Black ohne Schalter 39-859-00450 = 6,3mm Stereo Klinkenbuchse D-Type Silber ohne Schalter 39-859-00052 = 6,3mm Mono Klinkenbuchse Pertinax offen mit Schalter 39-859-00052 = 6,3mm Mono Klinkenbuchse geschlossen mit Schalter isoliert 39-859-00051 = 6,3mm Mono Klinkenbuchse Pertinax offen ohne Schalter

6,3mm Klinkenbuchse Mono mit Schaltkontakt Lötversion Pertinax als Isolierkörper Lötkontakte mit Schaltkontakt ( Öffner Aus ) Abmessungen: 20,4 x 29,5mm Gewindedurchmesser: 8,8mm ( Bohrung für Befestigung ) Weitere Abmessungen siehe Zeichnung ( weitere Bilder ) passendes Zubehör wie Terminal Stecker usw. siehe im Zubehör-Regiaster (unten)

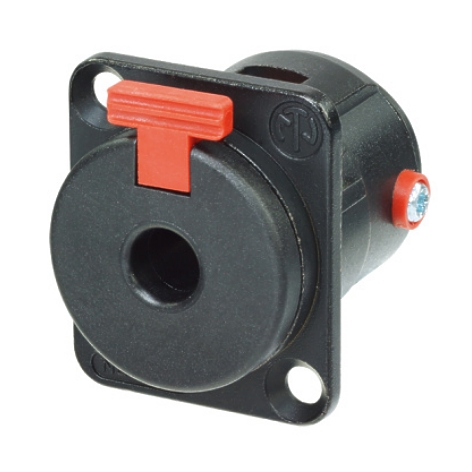

6,3mm Stereo Klinkenbuchse Stereo Einbaubuchse D-Type Ausführung 6,3 mm Stereo-Einbaubuchse mit Verriegelung damit der gesteckte Klinkenstecker nicht von selber rausgeht  Vollmetallgehäuse Vernickelte Kontakte Lötkontakte ( siehe auch weitere Bilder )  D-Type Gehäuse Flanschbuchse ( siehe auch weitere Bilder Zeichnung )  robuste langlebige Version Mit mechanischer Verriegelung Geeignet für NF-Audioanwendung geschirmt oder auch Lautsprecheranwendung, PA-Box, Verstärker, Endstufe, Mixer Mit mechanischer Verriegelung Die 3 polige Einbauklinkenbuchse gewährleistet stabile und sichere Verbindungen, wo versehentliches Ausstecken, Erschütterungen oder Vibrationen auftreten können. Passend für Standard Mono- oder Stereo-Klinkenstecker.  Wählbare Masseoptionen: Standardmässig isoliert, für einen Sleeve/Panel Verbindung muss der rote Isolator an der seitlichen Schraube entfernt werden Abmessungen: B: 26mm H: 31mm T: 37mm Einbaudurchmeser: 24mm Alle Abmessungen siehe Zeichnung Elektrische Daten Sicher verriegelnde Chassis Klinkenbuchse Durchgangswiderstand < 6 mOhm (initial) Durchschlagsfestigkeit 1 kVdc Isolationswiderstand = 1 GOhm 500VDC Nennstrom pro Kontakt 10A Temperaturbereich -25 °C to +70 °C Zusatzinfo: Umfangreiches Zubehör erhältlich 62-630-03341 = 19zoll Metallleiste für bis zu   6 D-Type Einsätze  62-630-03338 = 19zoll Metallleiste für bis zu   8 D-Type Einsätze  62-630-03340 = 19zoll Metallleiste für bis zu 12 D-Type Einsätze 62-630-03342 = 19zoll Metallleiste für bis zu 24 D-Type Einsätze  --- 39-825-01050 = Einbaudose aus Metall für den Tisch Wände usw. 85-771-03320 = Unterputz D-Type Träger Blende 85-771-03300 = Jung Unterputz D-Type Träger Rahmen 85-771-03060 = D-Type Bodendose Wanddose Vollmetall 85-753-00460 = Einbauschale Terminal für PA Boxen 85-753-00390 = Einbauschale Terminal für PA Boxen 85-753-00440 = Einbauschale Terminal für PA Boxen ---- 39-859-00280 = 6,3mm Stereo Klinkenstecker 39-859-00270 = 6,3mm Mono Klinkenstecker 39-859-00290 = 6,3mm Mono Klinkenstecker ( smal )  39-859-00023 = 6,3mm Mono Winkel-Klinkenstecker  --- Lautsprecherkabel, geschirmte NF Kabel usw. ggf. Fragen Sie einfach danach - Wir beraten Sie gerne !
