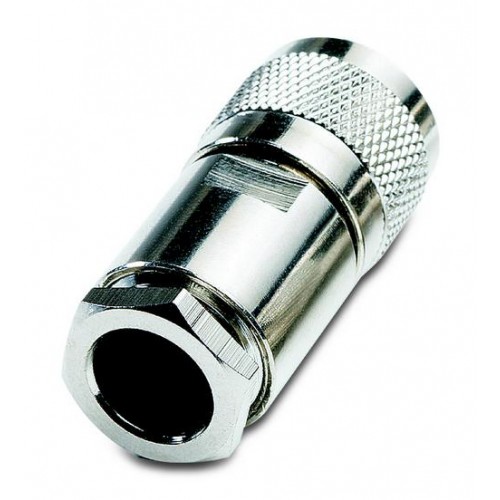

N-Stecker für RG8 RG11 RG213 RG214 Kabel DM 10,7mm Lötversion N-Type Serie

RG216 Koaxkabel mit 75-Ohm ideal für Videotechnik WLAN Antennen und NF-HF-Technik  Ideal für Anwendungen im Bereich wie Videobereich, Kameratechnik, WLAN, HF-Technik allg. usw. Schwarzer Aussenmantel Outdoor tauglich  Innenleiter Material     7 x 0,40 Cu verzinnt Isolation = 7,2mm Material PE 1. Schirmgeflecht, Material     216 x 0,16 Cu 2. Schirmgeflecht, Material     192 x 0,16 Cu Mantel ø 10,8mm  PVC schwarz Dämpfung bei (20 ºC in dB/100m):   100 MHz     7,5 dB 200 MHz     10,9 dB 300 MHz     13,7 dB 500 MHz     18,5 dB 800 MHz     24,0 dB 1000 MHz  / 1350 MHz /1750 MHz / 2050 MHz     Wellenwiderstand     75 Ohm  Schirmungsmaß     Verkürzungsfaktor v/c     0,66 Kapazität pF/m     67 DC-Ohm km, innen/außen     21 min. Biegeradius 50mm Verpackt     100 m

N-Stecker in Winkelausführung 90grad Koax Steckverbinder Besonders geeignet zum Einbau in der Nachrichten und Funktechnik 90grad N-Winkelstecker (Kabelstecker) mit Innenstift zum crimpen oder löten Teflonisolation für verlustarme Verbindungen im HF Bereich bis 4GHz Für Kabeldurchmesser bis 10,8mm max. z.B. RG213 RG214U... bedingt auch RG8 RG11 je nach Hersteller bzw. Kabeldurchmesser Kabeleingang (Schirm) zum verschrauben Innenleiter zum anlöten unter Schraubkappe Für Kabel mit Innenleiter bis zu 2,8mm PS: RG8 Innenleiter meist 2,7mm und bei RG213 meist 2,3mm Stecker Abmessungen: N-Stecker Durchmesser vorne 20mm Tiefe: ca. 38mm Bauhöhe: ca. 36mm Crimphülsendurchmesser innen 10,8mm

Koax Erdkabel oder Outdoor. Das Koaxialkabel RG-213 besitzt einen wetterfesten Außenmantel, das sich durch eine besonders geringe Dämpfung durch den großen Querschnitt der Leiter auszeichnet  Koaxkabel RG213-U Hochwertige Ausführung Innenleiter: Cu-Litze, 7x 0,75mm Außenleiter Cu-Geflecht Mantel/Außen-Durchmesser: 10,3mm Mantel-Material: PVC Wellenwiderstand: 50-Ohm +/- 2 Ohm max. Kapazität: 101pF/m Dämpfung je 100m: 7,2dB/100MHz / 15dB/500MHz / 21DB/800MHz / 23,3dB/100MHz Lieferung als 100m Ring Gewicht: 18kg Typische Anwendungsbereiche: HF Technik aller Art Videoanwendungen Signalleitung Bildleitung Antennenzuleitung W-LAN ... Antennenbau Dieses Koaxialkabel wird u.a. in WLANs für die Verbindung vom Access Point (AP) zur Antenne eingesetzt Funktechnik CB .. Betriebsfunk usw.  Passende Steckverbinder siehe Zubehör-Register

N-Stecker Adapter kurzer Adapter N-Buchse auf N-Buchse,  ideal um zwei N-Stecker zu verbinden verlängern  Kurzer Adapter N-Kupplung auf N-Kupplung. N-Buchse auf N-Buchse Adapter  N-type Adapter Einsatz bis 6Ghz

N-Buchse N Einbaubuchse Ausführung Buchse mit 4 x Schraubbefestigung Frequenzbereich bis 4GHz Abmessungen der Befestigungsplatte 25 x 25mm 4x Bohrung je 3mm Female Socket  Temperaturbereich: -55 bis 150°C

B-Buchse N-Einbaubuchse mit Zentralbefestigung Bohrungsdurchmesser 15mm Haltekragendurchmesser: 19mm siehe Zeichnung Flat 14,4 / N-type: 24UNF
