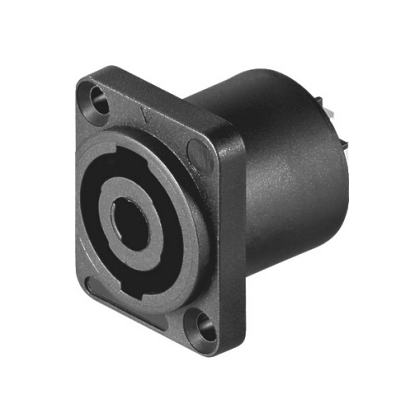

PA Buchse Einbaubuchse Rechteck PA Lautsprecherbuchse D-Typ Einsatz

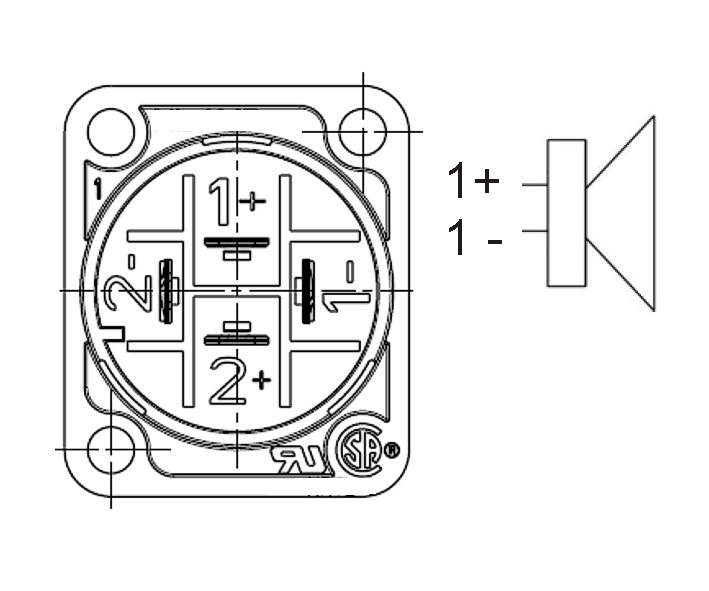

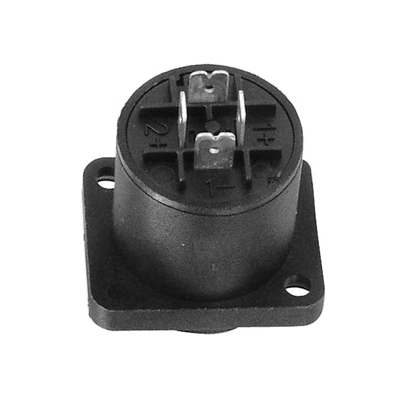

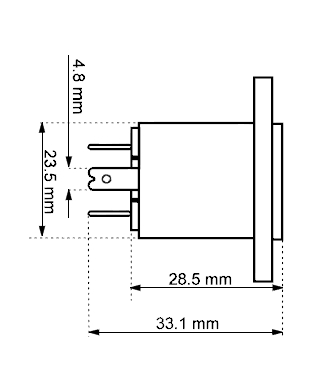

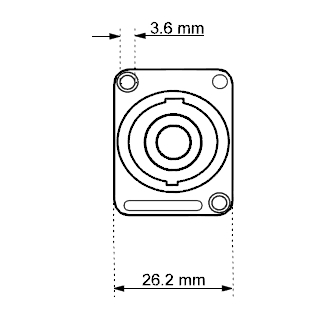

PA Buchse Einbaubuchse für PA Boxen Endstufen usw. PA Lautsprecher Einbaubuchse rund Standard im PA und im Profi Bereich Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Kabelstecker Runde Bauform Durchmesser 50,5mm Tiefe: 28,3mm (32,6mm) Anschluss Rückseite Löten oder über 4,8mm Steckschuhe A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen Passende 2pol Stecker oder 4pol Stecker siehe unter (Zubehör Register) Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

2x1,5qmm Lautsprecherkabel Rundkabel Schwarz  geeignet für jegliche Art von Lautsprechertechnik, Boxen, Beschallungstechnik, ELA-Technik, PA usw. Rund eingegossen  Hoch flexibel High Flexible Aussendurchmesser: 6,8mm Adernfarbe: Schwarz / Rot kann verlegt werden in Rohre, Decken usw. kann verarbeitet werden mit Stecker für Kabelsätze Kabel trittfest Aussenmantel: Schwarz  passende Verbinder bzw. Steckverbinder siehe auch ( Zubehör-Register )

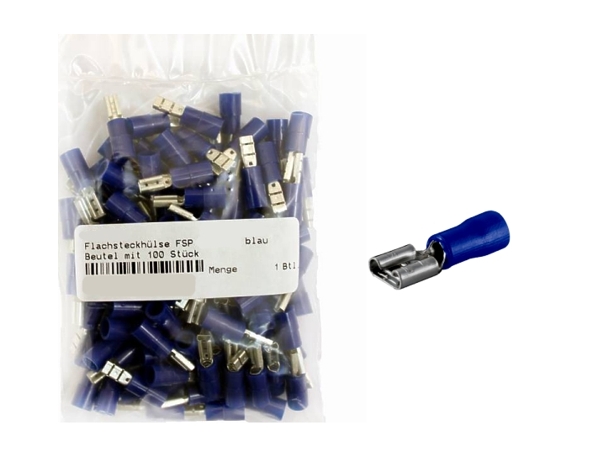

4,8mm Flachsteckhülsen 100er Packung Blau Teilisoliert für Aderquerschnitt: 1,5...2,5qmm Steckmass: 4,8 x 0,8 mm

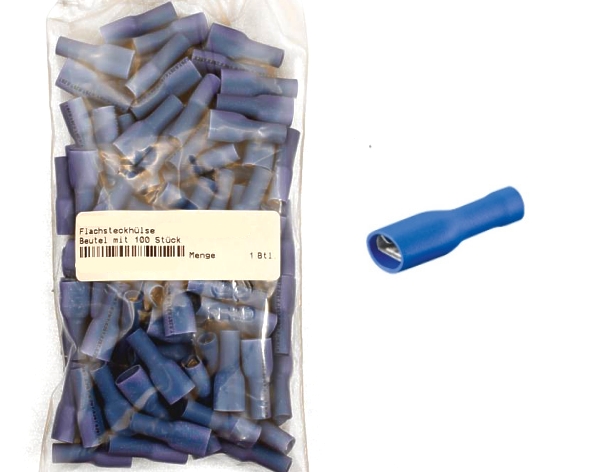

4,8mm Flachsteckhülse Blau Vollisoliert Für Aderquerschnitt: 1,5...2,5qmm Steckmaß: 4,8 x 0,8 mm 100 Stück Packung

483mm (19zoll) Blende 12 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 12 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 12x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x44mm 1HE = 44mm  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register  Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

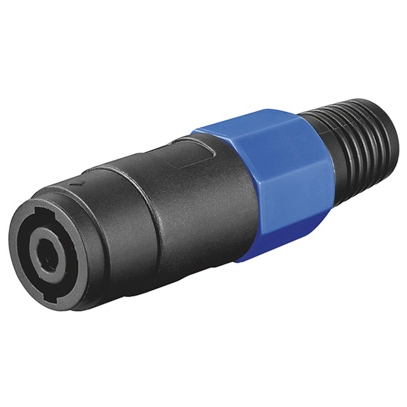

Lautsprecher Kupplung für PA-Boxen, Party-Boxen, Disco-Boxen, und Musiker-Boxen bzw. Endverstärker als Kabelverlängerung usw.  4-polige Kupplung mit Verriegelung Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte 4,8mm Steckkontakte oder verlöten üblicher Anschluss: 1+ = Signal-Plus, 1- = Signal-Minus.) bei einem Lautsprecher Pasendes Zubehör wie Stecker und Kabel siehe (Zubehör-Reiter bzw. Register)

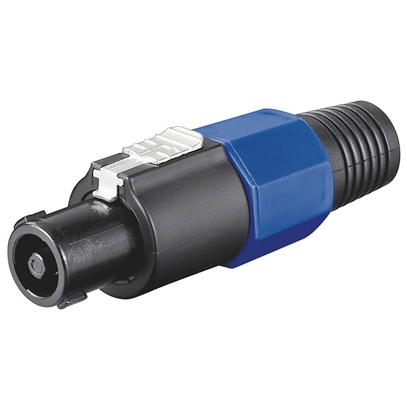

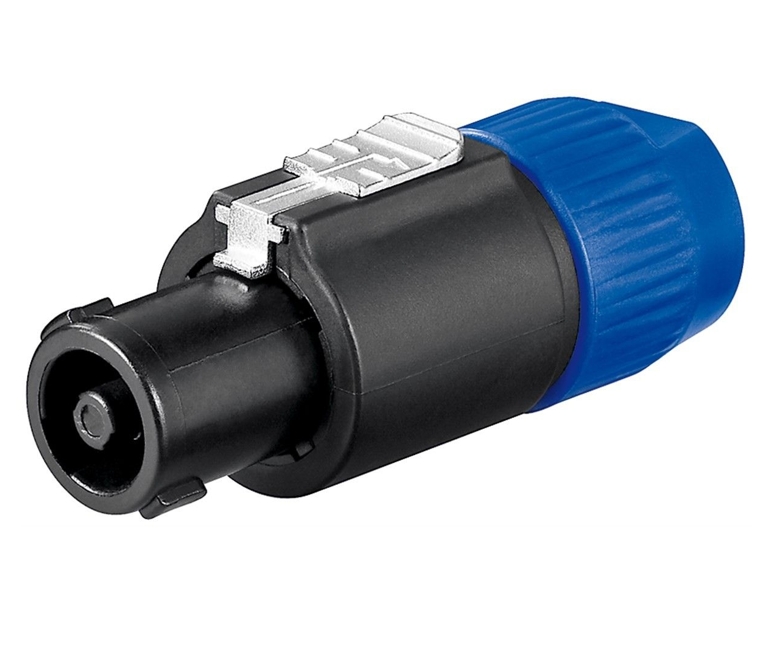

4pol Lautsprecherstecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 4-poliger Kabelstecker mit Verriegelung Kann auch nur als 2-polig Stecker eingesetzt werden, geht genau so an allen üblichen Buchsen Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen

483mm (19zoll) Blende 6 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 6 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 6x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x44mm 1HE = 44mm  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register  Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

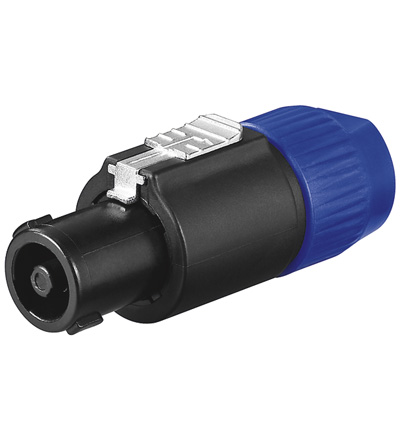

4pol Lautsprecherstecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 4-poliger Kabelstecker mit Verriegelung Kann auch nur als 2-polig Stecker eingesetzt werden, geht genau so an allen üblichen Buchsen Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen

D-Type Aufputz Gehäuse Stagebox Leergehäuse für bis zu 8x D-Type Buchsen ( Ideal auch in Verbindung mit Multicorekabel ) Solides Aufputz Metallgehäuse ( Leergehäuse )  Ideal verwendbar für Multimedia Anschlüsse mit D-Type Buchsen aller Art oder auch auf der Bühne als Stagebox mit Speakon, XLR Dose, HDMI-, USB usw. ( siehe unten im Zubehör Register ) oder unter Suche D-Type eintippen   8-Bohrungen für D-Type Steckverbinder Einsatze aller Art      Durchmesser je Bohrung 23,8mm      Aufgedruckt sind die Zahlen 1...8      Die Frontplatte kann auch einfach gedereht werden dann ohne Aufdruck  Abmessungen      Basisgehäuse: Breite 135mm T: 97mm      Höhe-1 = 72,2mm Außen höchster Punkt / H2 = 61mm Höhe bis zur Frontplatte     Abmessungen Frontplatte 131mm x 97mm Im Boden sind 4-Befestigungsbohrungnen je 3,2mm integriert  Mittels optionalen Gummifüßen Klebefüßen kann das Metallgehäuse auch anderstweitig eingesetzt werden  Extra stabile Ausführung mit 2mm Stahlblech mit seitlicher Kabeleinführung für optionale M20 Kabelmuffe, Würgenippel etc.  Farbe Schwarz Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw. Multicore-Kabel hierzu erhältlich wie folgt:  Bst Nr 42-685-18016 = Multicore Kabel 16-Kanal 2x0,14qmm AWG26 je 1-lfm

483mm (19zoll) Blende 24 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 24 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 24x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x88mm ( Info 1HE = 44mm )  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register   Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen   Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

Einbauschale Metall für 2x  D-Type Einsätze  Terminals für den PA-Boxenbau und universellen Einsatz auch im Messebau, Hallen, Terminals usw.  Einbauschalen mit Bohrungen z.B. für 2 x Speakon-Buchsen oder auch PA Buchsen oder XLR D-Type Buchse etc.  Alle D-Type Einbaubuchsen können montiert werden. versenkter Einbau Lieferung ohne Buchsen (siehe Zubehör-Register)  Abmessungen: 102,5 x 110,5mm ( siehe auch weitere Bilder Zeichnung )  Einbaumaß: 77 x 65mm passendes Zubehör siehe (Zubehör-Register)
