10pol Stiftleiste 2x5pol gewinkelt vergoldet RM 2,54mm

2-reihige Stiftleiste 10polig 2x5pol gewinkelt vergoldet RM 2,54mm

• Anschluss Lötpin
• Bauform: 2-reihig Stiftleiste
• Ausrichtung: abgewinkelt 90grad
• Betriebstemperatur -40°C..... -105 °C
• Material (Steckbereich) Kupferlegierung, vergoldet
• Material (Anschluss) Kupferlegierung
• Material (Isolation) Nylon 6T
• Montage/Anwendung typisch : Platinen- bzw. Leiterplattenmontage

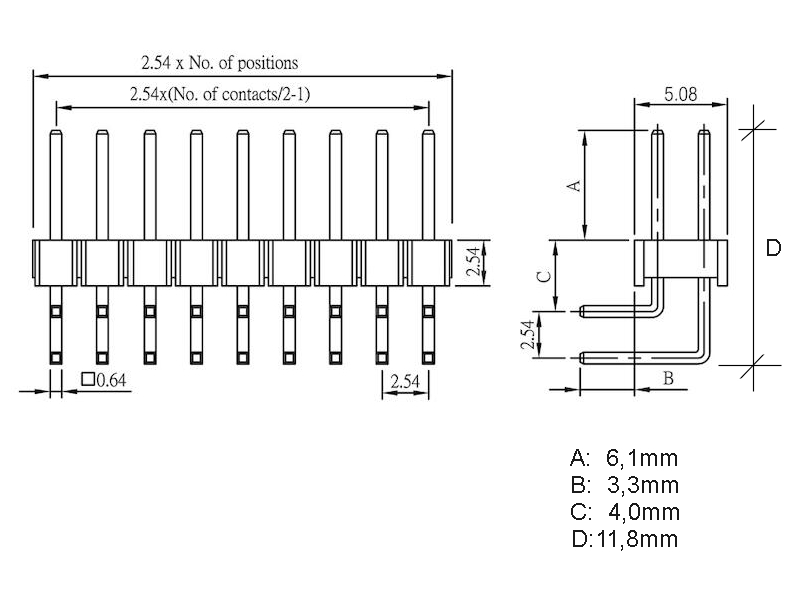

• Abmessung siehe auch Zeichnung weitere Bilder:
• Stifte = quadratisch
• Stiftdurchmesser (0,635 x 0,635)
• Steckbereich: 6,1mm / Lötbereich: 3,3mm Isolator bis Ende Pin
• 90° gewickelt nach unten = 7,4mm oberste Reihe
• Rastermaß: RM 2,54mm
• Kontaktdaten:
• Betriebsstrom (Nom.) bis 3A je Kontakt
• Spannungsfestigkeit typisch bis 250V
• Durchschlagspannung (1Min.): 500Vrms
• Isolationswiderstand (Min.) 1000MOhm
• Kontaktwiderstand (Max.) 20mOhm
• Brennbarkeitsklasse UL94V-0
• Lötverfahren: Handverlöten oder auch Wellenlöten
• Lötbarkeit: IEC 68-2-20 Tb
• kurzzeitig (10s): +260°C
• Verpackungsart: Lose = Schüttware
