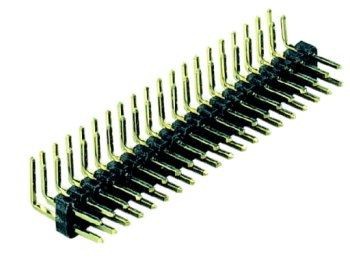

72pol Stiftleiste 2x36pol 90° gewinkelt vergoldet RM 2,54mm

Produktinformationen "72pol Stiftleiste 2x36pol 90° gewinkelt vergoldet RM 2,54mm"

2-reihige Stiftleiste 72polig 2x36pol gewinkelt vergoldet RM 2,54mm

  • 72x Vierkantstift = quadratisch
  • Stiftdurchmesser (0,635 x 0,635)
  • 2-reihige Stiftleiste 72polig 2x36pol gewinkelt vergoldet RM 2,54mm

  • Anschluss Lötpin
  • Bauform: 2-reihig Stiftleiste
  • Ausrichtung: abgewinkelt 90grad
  • Betriebstemperatur -40°C..... -105 °C
  • Material (Steckbereich) Kupferlegierung, vergoldet
  • Material (Isolation) Nylon 6T
  • Montage/Anwendung typisch : Platinen- bzw. Leiterplattenmontage

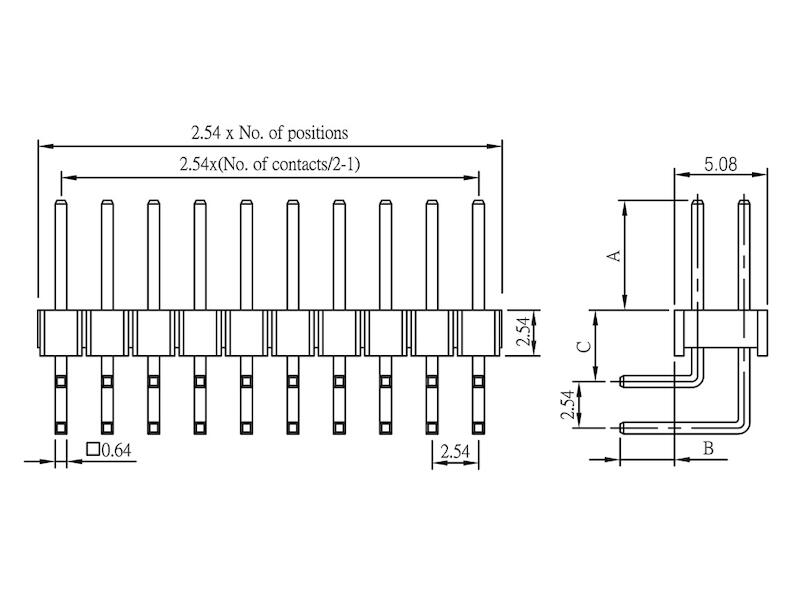

  • Abmessung siehe auch Zeichnung weitere Bilder:
  • Stifte = quadratisch
  • Stiftdurchmesser (0,635 x 0,635)
  • Steckbereich: 6,0mm / Lötbereich: 3,3mm Isolator bis Ende Pin
  • 90° gewickelt nach unten = 7,2mm oberste Reihe
  • Gesamtbreite: 91,4mm
  • Rastermaß: RM 2,54mm
  • Kontaktdaten:
  • Betriebsstrom (Nom.) bis 3A je Kontakt
  • Spannungsfestigkeit typisch bis 250V
  • Durchschlagspannung (1Min.): 500Vrms
  • Isolationswiderstand (Min.) 1000MOhm
  • Kontaktwiderstand (Max.) 20mOhm
  • Brennbarkeitsklasse UL94V-0
  • Lötverfahren: Handverlöten oder auch Wellenlöten
  • Lötbarkeit: IEC 68-2-20 Tb
  • kurzzeitig (10s): +260°C
  • Verpackungsart: Lose = Schüttware
