Tuchel 6pol Einbaubuchse Einbaustecker mit Stiften Male

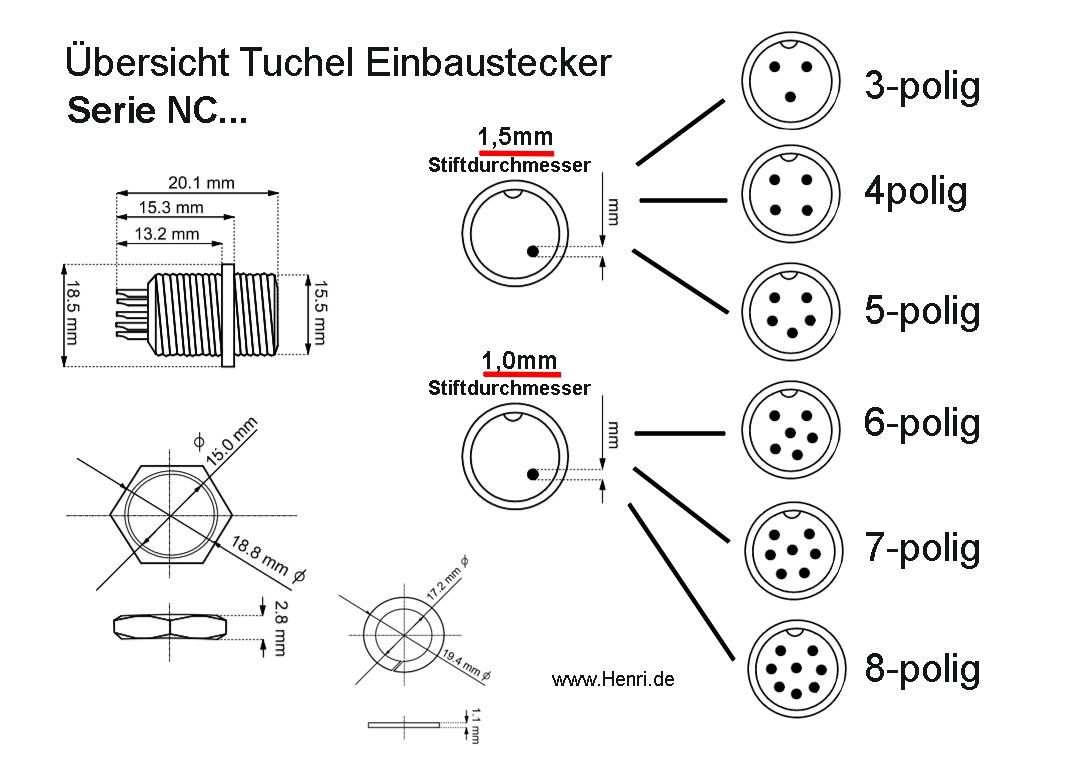

6pol Kupplung Tuchelkupplung 6pol Buchse 6polige Kabelkuplung früher auch Tuchelkupplung oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung Lötanschlüsse / Lötkelch (Solder terminal) / Wire Cross-Section max. 0.75qmm Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Abmessungen: Durchmessser schwarzer Schaft ca. 12,5mm Gewinde-Durchmesser: 15,5mm Durchmesser Überwurfmutter / Schraubhülse: 18,0mm Gesamtlänge ca.: 36mm Kabeleinlass für Rundkabel bis 6,5mm Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol ) Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol ) Typischer Einsatz meist Niederspannung bis 60V AC/DC max 125V max 4A (3A) je Kontaktstift

6pol Tuchelstecker Metallstecker früher auch Tuchelstecker oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung Lötanschlüsse / Lötkelch (Solder terminal) Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Gewinde-Durchmesser: 15,5mm Gesamtlänge ca.: 43mm Kabeleinlass für Rundkabel bis 6,2mm Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol ) Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol ) Typischer Einsatz meist Niederspannung bis 60V AC/DC max 8A (5A) je Kontaktstift
