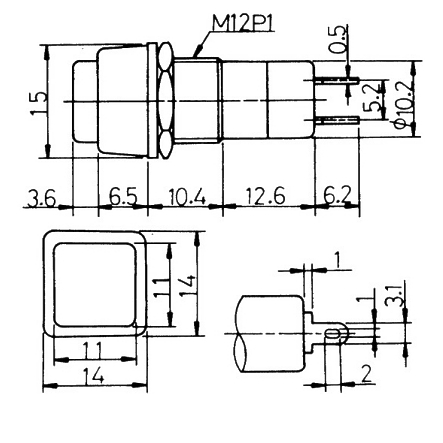

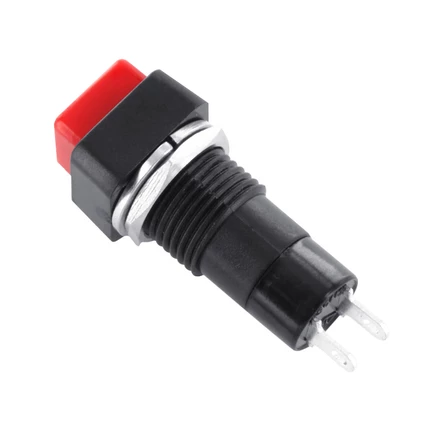

Taster 1xEIN Schliesser Kopf eckig Rot

Taster Drucktaster Ein-Aus Silberfarben  Belastbarkeit bis 3A 125V oder 1A 250V Abdeckung Knopf = Oberteil = Farbe der Schutzkappe: SilberlegierungKontaktwiderstand: 30mohm max. Isolationswiderstand: 100Mohm Abmessungen: Kopf = 10mm / Durchmesser: 14,8..15,0mm  Gewindedurchmesser: 9,5mm Einbaudurchmesser 11,3mm  siehe auch Zeichnung weitere Bilder

Taster ALU Schwarz  Schwarzer ALUMINIUM Taster  Einsatz z.B. als Rürklingel, Hausteuerung, Steuerungstechnik, Industrie, Schaltschrankbau, Modellbau usw.  ALU Taster mit rundlichem Druckknopf, Material Gehäuse: Aluminium Kontakt: 1 x Schliesser Tastend Kontakt max. Spannung: bis 36V AC or DC max. 3A Anschluss: Schraubanschluss Schlitz / Kreuzschlitz für Kabel bis 1,5qmm Kopfdurchmesser: 18mm / Einbaudurchmesser: 16,0mm Einbautiefe länge: 22mm / Gesamtlänge Knopf bis Schraube = 22mm Für Frontplatten bis 7mm Starke ( Gewindelänge = 10mm )  Folgende Ausführungen dieser Taster Serie sind erhältlich:  Bst Nr  95-839-00720 = 22mm Edelstahltaster mit flachem Kopf  Bst Nr  95-839-00740 = 22mm Edelstahltaster mit rundem Kopf  Bst Nr  95-839-00700 = 22mm Metalltaster mit rundem Kopf  Bst Nr  95-839-00750 = 18mm ALU Schwarz Metalltaster mit rundem Kopf  Bst Nr  95-839-03400 = 22mm Metalltaster mit LED Beleuchtung und I / O Symbol  Bst Nr  95-839-03410 = 22mm Metalltaster mit LED Beleuchtung und Licht-Symbol  Bst Nr  95-839-03420 = 22mm Metalltaster mit LED Beleuchtung und Klingel-Symbol

Taster mit LED Drucktaster mit Schliesser  Solider Mini Drucktaster aus Kunststoff Material: Polyamid Kopf-Durchmesser: 17,5mm Einbaudurchmesser : 13,6mm  Bautiefe Korpus only ca. 11,7mm  Bautiefe mit Tasterpins ca. 15,1mm Farbe der Kappe: Schwarz Kontakt: 1x Schliesser  Kontakt Schaltleistung: bis 2A 125V Durchschlagsfestigkeit: 1.000VAC rms Kontaktwiderstand: 100mOhm  elektrische Lebensdauer: 500.000 Zyklen Lötkontakte / Lötstelle: max. 300°C (für 3-Sekunden) 4 Lötanschlüsse ( 2 für Schlieser / 2x für LED )  Material: Polyamid LED Farbe: Blau LED-Durchlassstrom: 20mA LED-Durchlassspannung: 2.8V Optional =  Vorwiderstand bei Betrieb mit 12V DC = 460-Ohm = 470-Ohm 1/4W  = Bst Nr 19-911-00060  Vorwiderstand bei Betrieb mit 24V DC = 1060-Ohm = 1-KOhm 1/4W = Bst Nr 19-911-00066  Ab,messungen Zeichnung siehe auch Zeichnung weitere Bilder

Taster Drucktaster mit LED Schliesser  Solider Mini Drucktaster aus Kunststoff Material: Polyamid Kopf-Durchmesser: 17,5mm Einbaudurchmesser : 13,6mm  Bautiefe Korpus only ca. 11,7mm  Bautiefe mit Tasterpins ca. 15,1mm Farbe der Kappe: Schwarz Kontakt: 1x Schliesser  Kontakt Schaltleistung: bis 2A 125V Durchschlagsfestigkeit: 1.000VAC rms Kontaktwiderstand: 100mOhm  elektrische Lebensdauer: 500.000 Zyklen Lötkontakte / Lötstelle: max. 300°C (für 3-Sekunden) 4 Lötanschlüsse ( 2 für Schliesser / 2x für LED )  Material: Polyamid LED Farbe: Rot LED-Durchlassstrom: 20mA LED-Durchlassspannung: 2.1V Optional =  Vorwiderstand bei Betrieb mit 12V DC = 495-Ohm = 470-Ohm 1/4W  = Bst Nr 19-911-00060  Vorwiderstand bei Betrieb mit 24V DC = 1095-Ohm = 1-KOhm 1/4W = Bst Nr 19-911-00066 Abmessungen Zeichnung siehe auch Zeichnung weitere Bilder

Taster Drucktaster Schliesser Ein-Aus Belastbarkeit bis 3A 125V oder 1A 250V Abdeckung schwarze Taste Abmessungen: 15x15x38mm Gewindedurchmesser:12mm siehe auch Zeichnung
