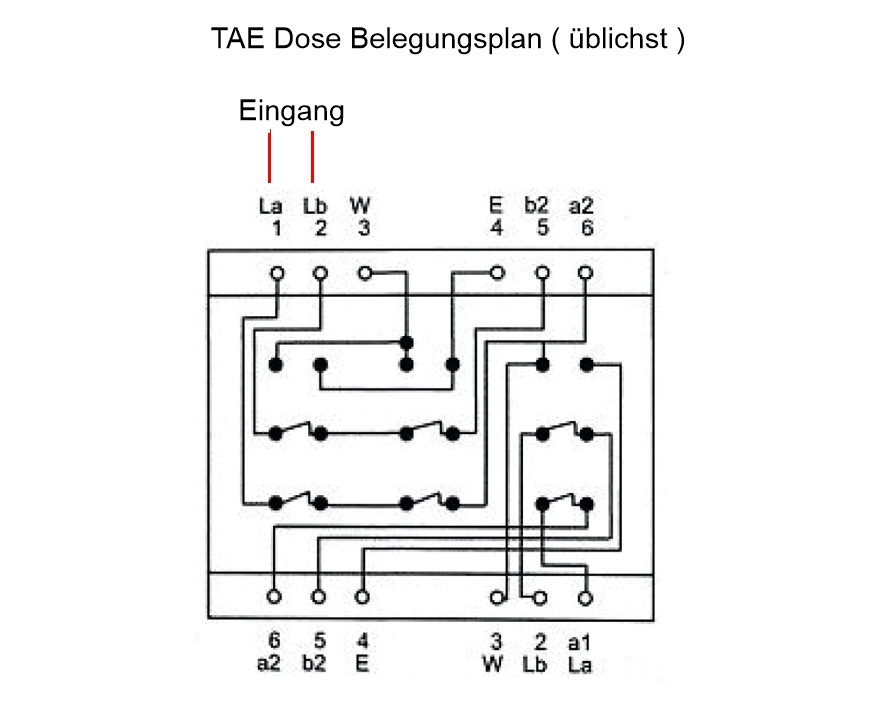

TAE Dose Unterputz Belegung NFF Telefondose Reinweiss

TAE Dose Aufputzdose TAE-NFN 3er-Anschlussdose für 1 Hauptanschluss TAE-Anschlussdose TAE-Aufputzdose mit Steckerbelegung N-F-N Aufklemmbar ist 1 Rufnummer auf alle integr. Buchsen von Links nach Rechts also NFN 6x Schraubklemmen ca. Abm.: B:65mm H:80mm T:27mm Farbe: Reinweiss

TAE Dose Unterputz NFN 3er Anschlussdose für 1 Hauptanschluss TAE-Unterputzdose mit Steckerbelegung N-F-N Aufklemmbar ist 1 Rufnummer auf alle integr. Buchsen von Links nach Rechts also NFN 6x Schraubklemmen Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung Farbe: Beige

TAE-F Dose Telefondose Anschlussdose für 1 Hauptanschluss TAE-Anschlussdose TAE-Unterputzdose mit Steckerbelegung für F (TAE-F Stecker) Aufklemmbar ist 1 Rufnummer auf die integr. Buchse Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung

TAE NFF Dose Telefondose 3er-Anschlussdose für 2 Hauptanschlüsse TAE-Anschlussdose TAE-Aufputzdose mit Steckerbelegung N-F-F Aufklemmbar sind 2 verschiedene Rufnummern auf eine Dose von Links nach Rechts wie folgt. Tel.Nr.: 1 = NF (Links+Mitte) / Tel.Nr.: 2 = F (Rechts) Schraubklemmen: 6x Oben und 6x Unten ca. Abm.: B:65mm H:80mm T:27mm Farbe: Reinweiss

TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6) Buchsenelement universell geeignet für 6-polige und 8-polige Stecker Anschluss-Einheit für 2 Terminals Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE ) Anschlussplan siehe weitere Bilder  Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt Material Kontaktfeder CuSn Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet )  Lebensdauer (Steckzyklen) mind. 2.500 Zyklen Bauart DIN EN 60 603-7:1997-08 Nennbetriebsspannung 125 V DC Betriebsstrom max. 1 A bei 50 °C Spannungsfestigkeit 1000 V, 50 Hz, 1 min Isolationswiderstand > 500 MOhm Kontaktwiderstand < 20 mOhm TIA/IAE-568-B.2-2001 Category 3 ungeschirmt Mit Zentralblende und Außenblende mit Spreizkrallen Farbe: Reinweiss (ähnlich RAL 9010) Abmessungen Aussenblende 80 x 80 mm Abmessungen Innenblende 50 x 50 mm An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr  76-882-01000 ( siehe Register unten ähnliche ) Empfohlenes Zubehör hierzu fals nötig  76-882-01120 = RJ45 Stecker auf TAE-F Stecker  76-882-01115 = RJ45 Stecker auf TAE Buche  10zoll Schrank, 10zoll Patchfeld

100m Installationskabel 8adrig 4x2x0,6 Graun Verlegekabel JYY-ST Telefon Verlegekabel zum Installieren. Das Kabel verfügt über 4 Aderpaare, die zur einfachen Identifizierung leicht miteinander verdrillt sind. 8-adrige Schwachstromleitung bzw. Fernmeldekabel. Ideal für Alamtechnik, DSL, ISDN, Telefon, Sprechanlagen, Kameratechnik, Schwachstrom, Steuerungstechnik usw.  geschirmte Schwachstromleitung mit gedrillten Paaren  Ideal für die Sichreheits- und Alamtechnik wie Bewegungsmelder ... Reedkontakt ...Türkontakten Rauchmelder usw.  oder auch einsetzbar bei DSL / TAE / ISDN / Telefon ..... Sprechanlagen usw.   Rundkabel in Beige/Grau zum verlegen und installieren in Gebäuden Burzbezeichnung JY-STY 4X2X0.6 = ST für geschirmt ( Alupapierschirm )  Das Material der Adern besteht aus CCA (Copper Cladded Aluminum) Material, welches ein optimales Preis-Leistungs-Verhältnis bietet. Die Adern haben zudem eine Gesamt-Folienschirmung und einen Beidraht. Der Mantel ist aus 0,5mm starkem PVC-Material Verlegekabel zum Installieren in Rohren odr bedingt unter Putz  Adern 4x2x0,6mm ( 4xParre mit je 2 Kabeln = 8adrig )  Kabel-Außendurchmesser: ca. 5,6mm Mit Meter-Angabe auf dem Kabel

25m Installationskabel 8adrig 4x2x0,6 Graun Verlegekabel JYY-ST Telefon Verlegekabel zum Installieren. Das Kabel verfügt über 4 Aderpaare, die zur einfachen Identifizierung leicht miteinander verdrillt sind. 8-adrige Schwachstromleitung bzw. Fernmeldekabel. Ideal für Alamtechnik, DSL, ISDN, Telefon, Sprechanlagen, Kameratechnik, Schwachstrom, Steuerungstechnik usw.  geschirmte Schwachstromleitung mit gedrillten Paaren  Ideal für die Sichreheits- und Alamtechnik wie Bewegungsmelder ... Reedkontakt ...Türkontakten Rauchmelder usw.  oder auch einsetzbar bei DSL / TAE / ISDN / Telefon ..... Sprechanlagen usw.   Rundkabel in Beige/Grau zum verlegen und installieren in Gebäuden Burzbezeichnung JY-STY 4X2X0.6 = ST für geschirmt ( Alupapierschirm )  Das Material der Adern besteht aus CCA (Copper Cladded Aluminum) Material, welches ein optimales Preis-Leistungs-Verhältnis bietet. Die Adern haben zudem eine Gesamt-Folienschirmung und einen Beidraht. Der Mantel ist aus 0,5mm starkem PVC-Material Verlegekabel zum Installieren in Rohren odr bedingt unter Putz  Adern 4x2x0,6mm ( 4xParre mit je 2 Kabeln = 8adrig )  Kabel-Außendurchmesser: ca. 5,6mm Mit Meter-Angabe auf dem Kabel Zum Montage empfehlen wir noch die LSA Technik zum verklemmen ( unter Suche LSA eingeben )

Zentralblende LAN- oder TAE Blende 50x50mm Reinweiss Meridian Zentralscheibe / Mittelblende 50x50mm z.B. für optionale Telefondose TAE, DSL, LAN und ähnliche Dosen Abmessungen: 50x50mm Innenfenster z.B. für TAE Dose = B: 32mm H: 21mm Farrbe: RW Reinweiß glänzend MERIDIAN Lieferung mit Schraube: ist auf der Rückseite der Blende eingeklipst Zusatz-TIPP :  Hier zu passende TAE-Dose z.B. Bst Nr 76-882-01050 = UP KOMBI-DOSE TAE + ISDN DSL RJ45 Bst Nr 76-882-00047 = UP 3-fach TAE-Dose NFF Bst Nr 76-882-00017 = UP 2-fach TAE-Dose FF Bst Nr 76-882-00015 = UP 2-fach TAE-Dose NF Hier zu passender Höhen-Ausgleichsrahmen und weitere Optionen  Bst Nr 99-300-02901 = Ausgleichsrahmen Zwischenrahmen für LAN oder TAE Blende Bst Nr 99-300-02730 = Aufputzrahmen ( Meridian ) Reinweiss ( plus dann noch den pas. Aussenrahmen )  Bst Nr 99-300-02700 = Außenrahmen 1-fach ( Meridian ) Reinweiss  Höhen-Ausgleichsrahmen zum Unterlegen bei Verwendung von Original-Zentralscheiben 50x50mm von TAE-, UAE-, CAT- und auch Antennen-Dosen anderer Fabrikate wie z.B. Rutenbeck, Telegärtner u.ä.

4-adriges Kabel Schwachstromkabel bzw. Telefonkabel Fernmeldekabel auch für Alarmtechnik Türsysteme usw.  Ideal für Telefon-, Alamtechnik, ISDN, Klingel-, Tür-,  und Sprechanlagen, Schwachstrom, Steuerungstechnik usw.   Das Kabel verfügt über 2 Aderpaare, die zur einfachen Identifizierung leicht miteinander verdrillt sind. Das Material der Adern besteht aus CCA (Copper Cladded Aluminum) Material, welches ein optimales Preis-Leistungs-Verhältnis bietet. Die Adern haben zudem eine Gesamt-Folienschirmung und einen Beidraht. D er Mantel ist aus 0,5mm starkem PVC-Material. Verlegekabel zum Installieren Adern 2x2x0,6mm Kabel-Außendurchmesser: 4,7mm Farbe beige Betriebsspannung/Einsatz bis max 300V Prüfspannung: 800V Temperaturbereich: -30°C bis +70°C Kabel verpackt im Karton, mit Restmeter-Angabe auf dem Kabel Zusatzinfo: Nun auch als 25m Bund erhältlich = Bst.Nr 42-686-00102
