SAR5 TK Telefonrelais AB-TAE Anschalterelais 24VACDC Hutschiene
71,95 €*
% 89,95 €* (20.01% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 79-223-00235
Produktinformationen "SAR5 TK Telefonrelais AB-TAE Anschalterelais 24VACDC Hutschiene"
Das SAR5 Relais dient als Telefonrelais zur Übergabe von Rufsignalen auf beliebige Signalgeräte mit eigener Stromversorgung im Rhythmus des Telefonrufes.

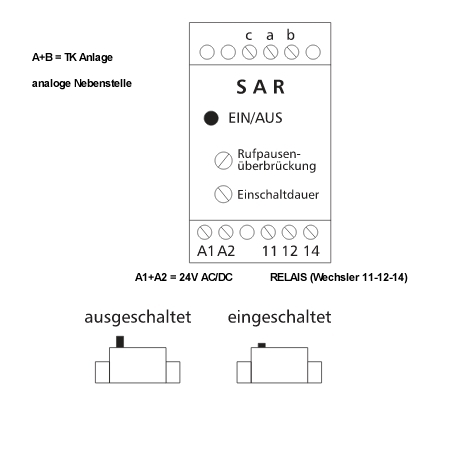

Telefon-Anschalterelais für die Steuerung von optionalen Betriebsglocken, Sirenen, Lampen, Blinkern o.ä. Telefonrelais zur ansteuerung über Rufwechselspannung durch das anklingeln. Anschluß über Klemmen A+B Ader direkt am analogen Port oder an einer Nebenstelle einer TK-Anlage. Potentialfreier Kontakt: Relaisbelastbarkeit: 8A 250V
- Rufsignalisierung mit externem Signalgeber z.. Sirenen, Alarmgebern, Läutwerke, Blitzlampen usw.
- Einstellbare Rufpausenüberbrückung und Einschaltdauerbegrenzung
- Wechselkontakt zum Anschluss verschiedener Geräte

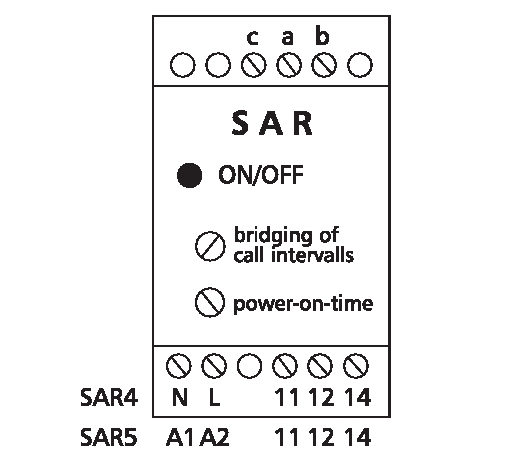

Das SAR 5 ist ein Signalrelais, das beim Anlegen einer Steuerspannung einen externen Signalgeber einschaltet. Es verfügt über einen eingebauten Schalter zum Ein- und Ausschalten der Signalisierung. Das Gerät wird an eine Telekommunikations-Anschlussleitung ( TAE ) oder eine Gleichspannungs-Signalquelle angeschlossen und von der Rufspannung bzw. der Steuerspannung angesteuert. Die Montage erfolgt auf einer üblichen 35mm Tragschiene
Leistungsmerkmale:
- ext. Stromversorgung 24V DC oder 24V AC max 10mA
- durch Schalter ausschaltbar
- Einsatz typisch für Innenräume, Schaltschränke, Verteilerkasten
- geeignet für Nebenstellenanlagen AB ( TAE üblichst )
- Anschaltung Relaiskontakt für 12V...24V...230V Geräten aller Art
- potentialfreier Kontakt da Relais am Ausgang
- Ansteuerung über Rufwechselspannung (abschaltbar) 50V 25/50Hz
- Im Prinzip Ansteuerung durch das läuten lassen des Telefons
- Anschluß an die La/ Lb Leitung des Telekommunikationsnetzes parallel oder
- zur Endstelle (polungsabhängig) einer analogen Nebenstelle der Telefonanlage
- oder auch über W-Ader Speisung aus der TAE Anschlußleitung

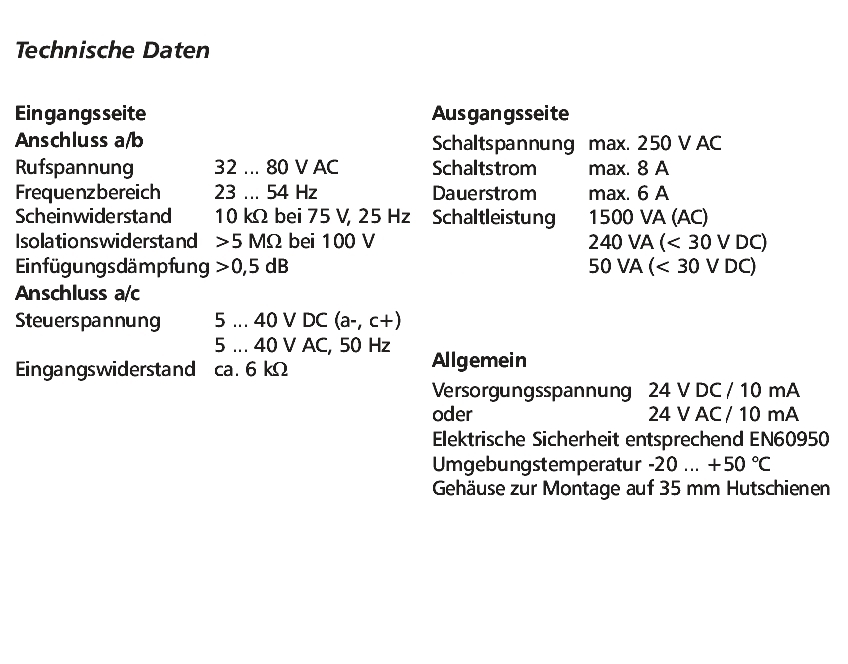

Technische Daten:
- Rufwechselspannung 32-80V AC 23-54Hz
- Einfügungsdämpfung 0,5 dB
- Isolationswiderstand La/ Lb 5MOhm
- Kontaktbelastbarkeit (Maximalwerte) 8A 250V AC bis 1500VA
- Temperatur-Einsatzbereich: - 20 C bis + 50 C
- Abmessungen:
- TS35 Hutschienen Version
- Gewicht: 175g
Zusatzinformation: Auch als Aufputz-Version erhältlich = Bst.Nr.: 79-223-00240
Zubehör wie 24V DC Netzteil für Hutschiene siehe Zubehör-Register
- 93-807-03024 = 24V 0,5A DC je nach Bauform
- 93-807-05224 = 24V 0,6A DC je nach Bauform
- 93-807-03010 = 24V 1,0A DC je nach Bauform
