LED Netzteil CC-Strom bis 42W 350mA 500mA 700mA 900mA 1050mA 3in1

LED-Konstantstromquelle zum direktem Betrieb von 700mA LED-Leuchtmittel an 230V AC Netzspannung + Ersetzt sehr viele LED-CC-Treiber von EagleRise EBP006C0700..  EBP005C0700. EBP010C0700.... uvwm.  Eingang 230VAC typisch Steckdose (50-60Hz) Autom. Weitbereichseingang: 90-264V AC oder 127-370V DC Anschluß über Kabelitzen - verbinden am besten mit Wago oder Lüsterklemmen  Überlastschutz durch Strombegrenzung geschützt gegen Kurzschluss, Überlast, Überspannung für Innenanwendungen IP30 für LED- und Beleuchtungsanwendungen CC-Treiber Ausgang Konstantstrom DC 700mA Automatische Spannungsanpassung 9...24V DC  Belastbarkeit / Leistung max 16,8W ( Ersetzt auch problemlos die 5W 6W 8W 12W Typen div anderer Hersteller  Line Regulation: +/-1% Anschluss: über 150mm Litzenkabel Eingang 220-240VAC: Blau/Braun AC Input Ausgang: Rot/Schwarz = +/- ( Polung beachten )  Temperatureinsatzbereich: -30...+70°C Abmessungen: L:77mm B:40mm H:29mm Länge mit Befestigungslaschen: 90mm Gewicht: 100g  Zusatztipp : weitere ähnliche CC-Treiber sind auch erhältlich ( ggf. Nr unter Suche eingeben )   Bst Nr 43-700-01605 = CC Treiber  350mA max 24,5Watt Autom. 25...70VDC Bst Nr 43-700-04260 = CC Treiber  350mA max 12,2Watt Autom. 25...40VDC Bst Nr 43-700-01610 = CC Treiber  500mA max 24,5Watt Autom. 15...50VDC Bst Nr 43-700-04257 = CC Treiber  700mA max 16,8Watt Autom.  9...24VDC Bst Nr 43-700-01620 = CC Treiber  700mA max 25,2Watt Autom. 11...36VDC Bst Nr 43-700-01630 = CC Treiber 1050mA max 25,2Watt Autom. 9...24VDC

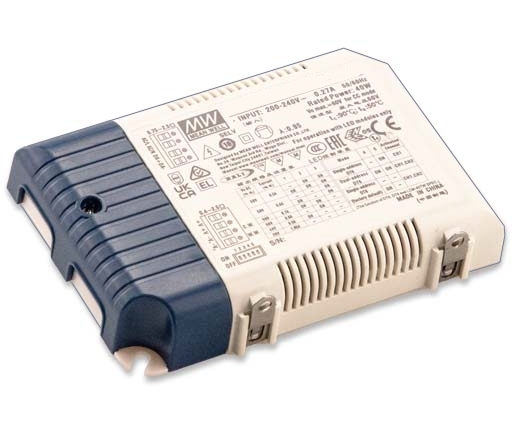

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 600mA 700mA 800mA 900mA 1050mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Ersetzt unter anderem auch  PTG1-034-0800-C1D1   u.v.w.m.  Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).   in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  500mA / 600mA / 800mA / 700mA / 900mA / 1050mA Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L )  LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage unterschiedliche Ausgangsströme zu erzeugen. Individueller Strom wählbar. Je nach dem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. Durch den integrierten DALI Bus und 2fach Ausgang können auch CW- + WW Strips angesteuert werden. Multifunktionell Ausgangsstrom mA wählbar geeignet für POWER LED und LED Stripes usw.  Ausgang einstellbar für stromgesteuert LED Leuchtmittel 500mA / 600mA / 700mA / 800mA / 900mA / 1050mA Dimmbar über Push-Taster ( Phase genen DA+/Push ) oder über DALI-Bus Für Dali-Bus gilt = DALI Gerätetyp 6 (DT6 ) und Gerätetyp 8 (DT8 )                             DALI kompatibel mit IEC62386-101, 102, 207 (DT6 ), 209 (DT8), 251 Geeignet für die LED Beleuchtungstechnik als CC-Driver von 0 bis 40Watt Leistung * siehe Tabelle  Weitere Details : Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5qmm bis 2,5qmm durch Steckklemmen MM-Zeichen für Möbeleinbau + Decken geeignet SELV und etliche mehr  Technische Daten: Leistungsbereich: 0-40Watt Ausgangslast * siehe Tabelle Effektivität: 87% / Standy Power <0,5W Eingang: 230VAC 50/60Hz (180-295V autom.) oder 260-390VDC Anschluss: N + L (Stromeingang = TB-1 ) Anschluss: LED-Ausgang über 4-Klemmen    Primär Ausgang +V / -V! oder in Verbindung mit DALI-Bus auch +V / +V / -V1 (CW ) / -V2 (WW ) DIP Schalter insgesamt 5 davon 1-3 für Einstellungen des CC-Stromes für die angeschlossenen LED Leuchtmittel und      DIP-Schalter 4+5 für DALI Adressbus... wie Singel Adress... Dual-Adress... DT6 / DT8 Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel und LED-Panel Lampen für Decken Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen:    Stromgesteuerte LED Lampen ( CC-Treiber ): 500mA, 600mA. 700mA, 800mA, 900mA, 1050mA Möglich einstellbare Werte und Belastbarkeiten: Stromkonstante LED Leuchtmittel ( CC-Treiber ) bei 500mA (max. 40 W )Autom. Spannung dann im Range 27-50V DC bei 600mA (max. 40 W )Autom. Spannung dann im Range 24-50V DC bei 700mA (max. 40 W )Autom. Spannung dann im Range 20-50V DC bei 800mA (max. 40W )Autom. Spannung dann im Range 20-50V DC bei 900mA (max. 40W )Autom. Spannung dann im Range 20-45V DC bei 1050mA (max. 40W )Autom. Spannung dann im Range 20-38V DC Weitere Daten:  Temperatueinsatzbereich: -30...+85°C Erfüllt derzeit alle gängige Normen: EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13, EN61547 Criteria A                                                      ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384 (EL) Abmessungen: L: 124mm B: 82mm H: 23mm Gewicht: 240gr Anschluß .. Zeichnung und weitere Infos siehe weitere Bilder !

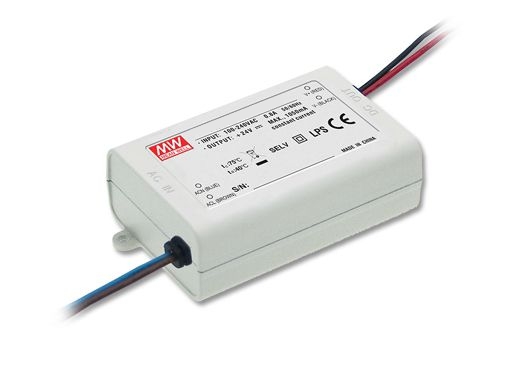

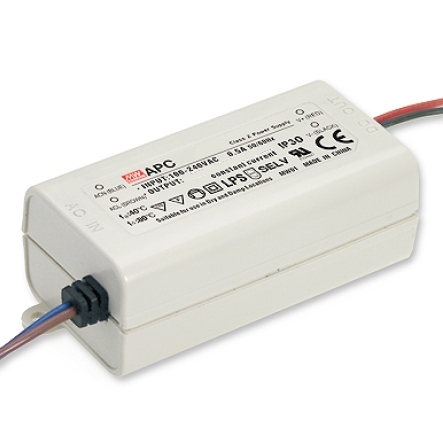

700mA CC Konstantstromquelle zum direktem Betrieb von 700mA LED-Leuchtmittel aller Art. Oft eingesetzt im Stehlampen, Wandlampen, Beleuchtungstechnik mit 1...16 Leuchtmitteln. Anwendungen auch Leuchtbuchstaben, Konturenbeleuchtung. Architektonische Beleuchtung. Einzelhandels-/Themabeleuchtung. Orientierungsbeleuchtung (Beleuchtung von Wegen). Beleuchtung im Unterhaltungsbereich. Not- und Sicherheitsbeleuchtung usw.   700mA LED-Netzteil für universelle Anwendungen z.B. als LED Stromversorgung für 700mA Power LED Strings. Panels usw.Ausführung im Kunststoffgehäuse IP mit jeweils 2x 16cm langen Drahltanschlüssen. Vorschaltgerät für 700mA LED-Technik  Eingang: 230Vac typisch 50/60Hz. ( Range 95-364VAC oder 127-370VDC ) Ausgang über 2x 160mm Drähte ( Plus / Minus )  CC = Konstantstromquelle mit 700mA = 0,70A Ausgangsspannung automatisch anpassend Uout: 11..36V DC   Die Spannung zur CC - LED Leuchte passt sich automatisch an. Belastbarkeit max Leistung bis zu 24,5Watt. Extrem lange Lebensdauer Schutzgrad: IP42 Temperatureinsatzbereich: -30...+70°C Abm.: B: 57mm H:30mm L: 84mm Gewicht: 250gramm Zusatztipp : weitere ähnliche CC-Treiber sind auch erhältlich ( ggf. Nr unter Suche eingeben )   Bst Nr 43-700-01605 = CC Treiber  350mA max 24,5Watt Autom. 25...70VDC Bst Nr 43-700-04260 = CC Treiber  350mA max 12,2Watt Autom. 25...40VDC Bst Nr 43-700-01610 = CC Treiber  500mA max 24,5Watt Autom. 15...50VDC Bst Nr 43-700-04257 = CC Treiber  700mA max 16,8Watt Autom.  9...24VDC Bst Nr 43-700-01620 = CC Treiber  700mA max 25,2Watt Autom. 11...36VDC Bst Nr 43-700-01630 = CC Treiber 1050mA max 25,2Watt Autom. 9...24VDC

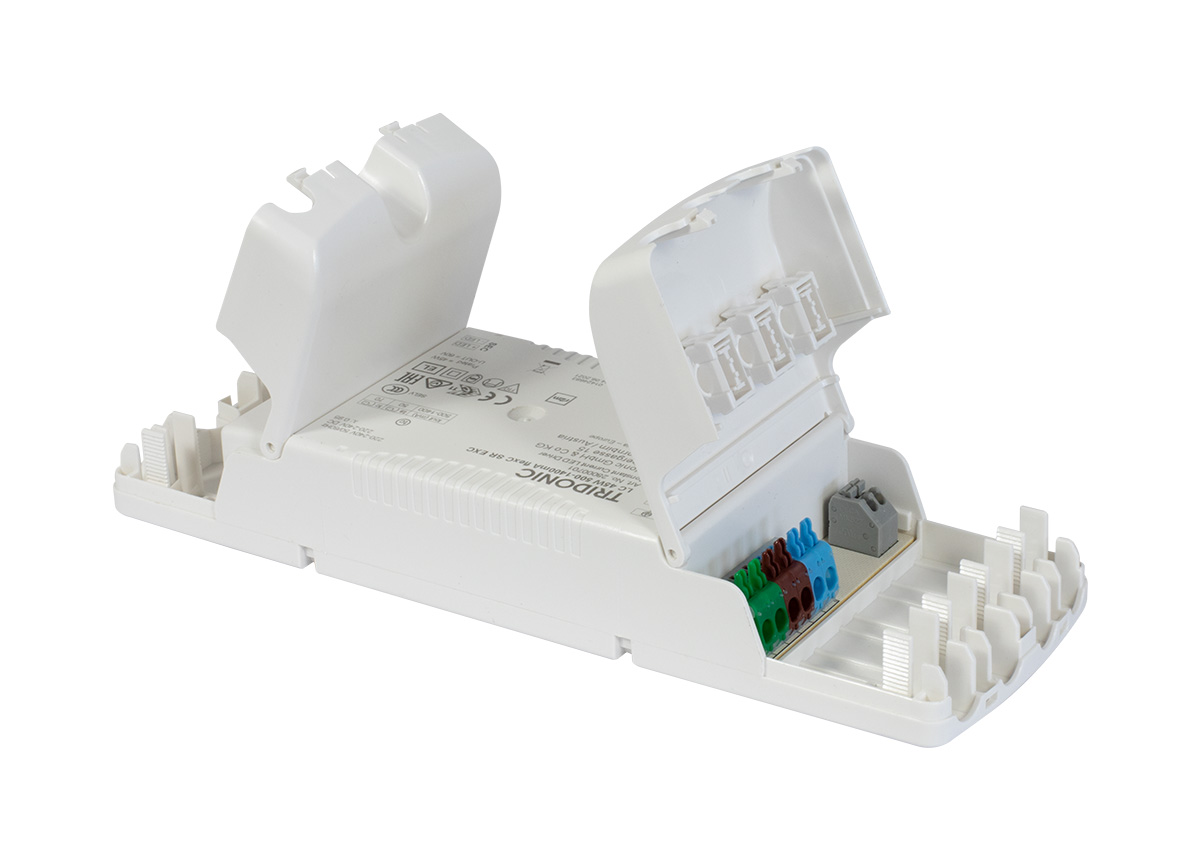

CC-Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle CC-Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 600mA 700mA 900mA 1050mA 1400mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).  Vier in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  500mA / 600mA / 700mA und 900mA / 1050mA und 1400mA  Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L ) Durch die integrierte Sync-Schnittstelle können bis zu 10 Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik von 0 bis 65 Watt Leistung  * siehe Tabelle  Technische Daten: Eingang: 230V AC 50/60Hz (180-295V autom.) oder 254-417V DC  Anschluss: N + L (Stromeingang) Anschluss: SEC +/- +/-= Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: DALI für Dimmfunktion DALI Protocoll integriert für 16 Gruppen und 64 Adressen Anschluss: PUSH Taster für Dimmfunktion über Phase ( L ) 230V Taster PUSH Funktion = Taster kurz drücken zum ein- bzw. ausschalten durch längeres drücken wird die Helligkeit erhöht bzw. verringert Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 500mA, 600mA, 700mA, 900mA, 1050mA, 1400mA  Möglich einstellbare Werte und Belastbarkeiten:   A) einstellbare CC Konstantstromwerte je nach LED Leuchtmittel bei 500mA (max. 60 W) Ausgangsbereich 2-90V DC bei 600mA (max. 60 W) Ausgangsbereich 2-90V DC bei 700mA (max. 60 W) Ausgangsbereich 2-86V DC bei 900mA (max. 62 W) Ausgangsbereich 2-67V DC bei 1050mA (max. 62 W) Ausgangsbereich 2-57V DC bei 1400mA (max. 65 W) Ausgangsbereich 2-42V DC Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung ) Gewicht: 240g Ersetzt viele LED CC Netzteil auch LGL36W048D ( 480mA auf 500mA einstellen ) usw.  Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

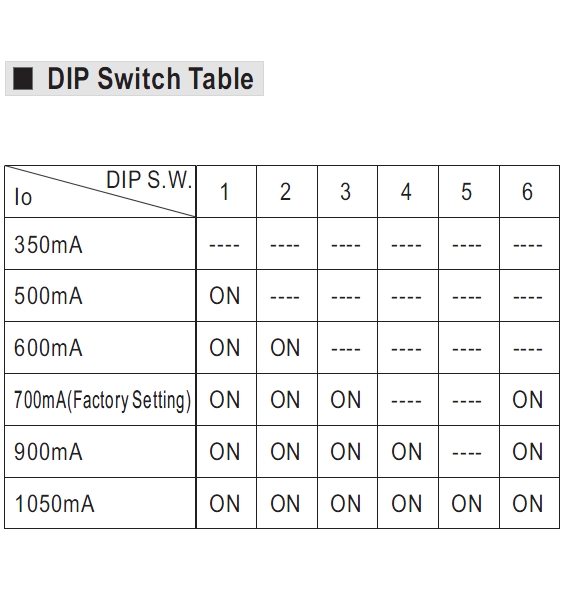

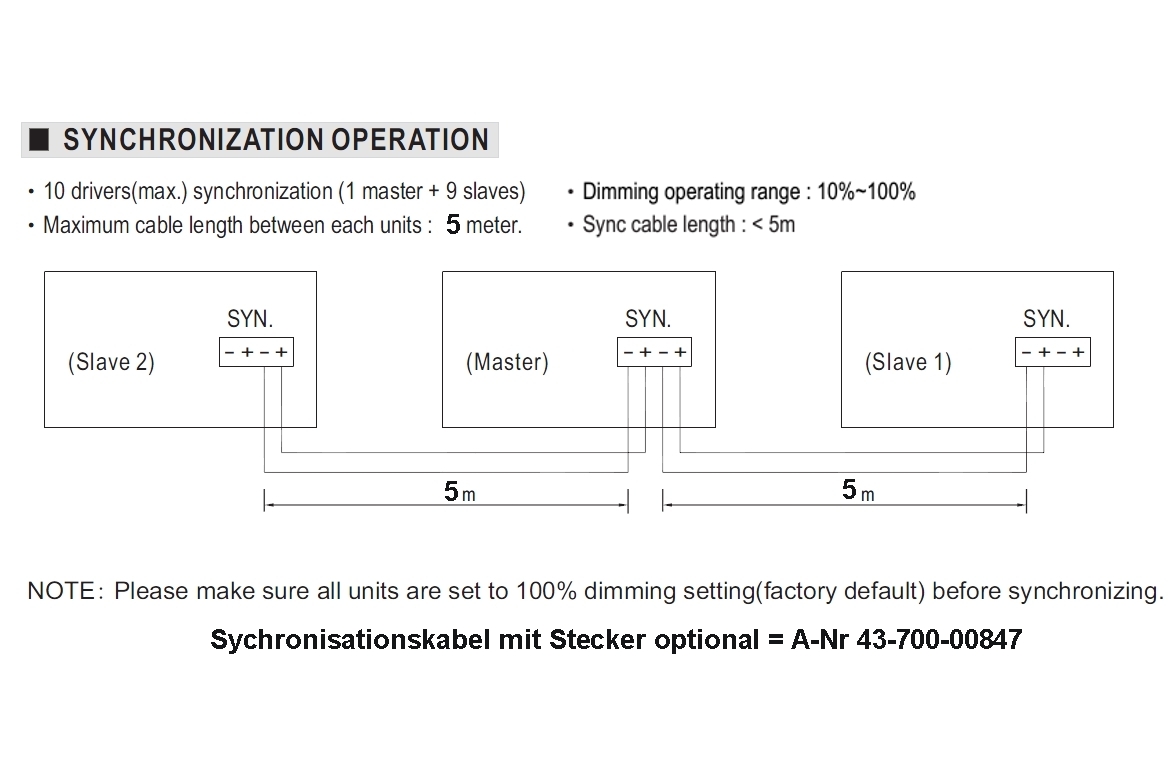

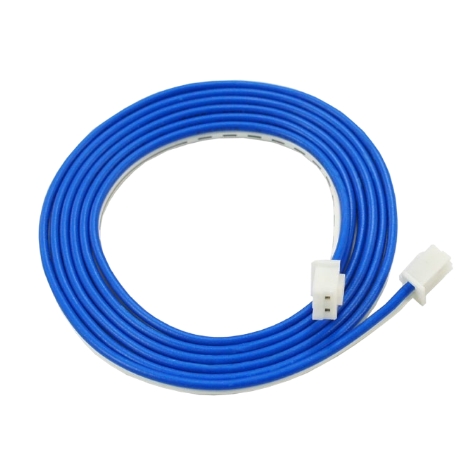

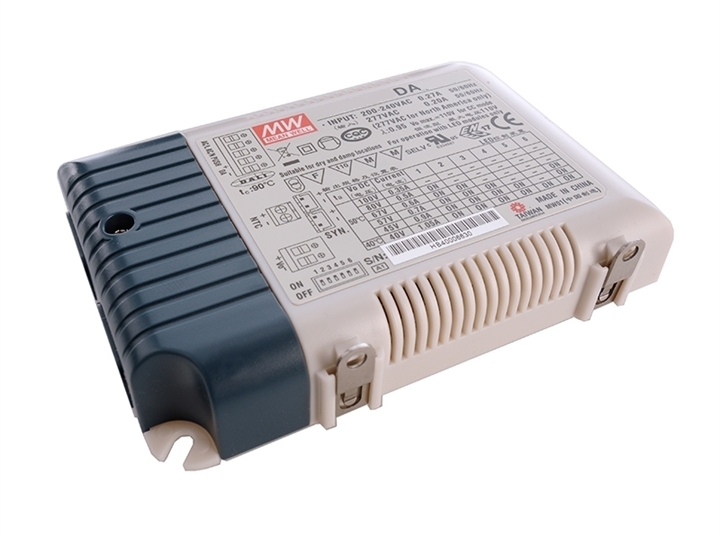

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 350mA 500mA 600mA 700mA 900mA 1050mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Ersetzt unter anderem auch WeledPower WP-WPS42-040-0,9A und auch ECD38WCC0500-950 u.v.w.m.  Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).  Vier in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  350mA / 500mA / 600mA / 700mA / 900mA / 1050mA Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L ) Durch die integrierte Sync-Schnittstelle können bis zu 10 Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik von 0 bis 42 Watt Leistung  * siehe Tabelle  Technische Daten: Eingang: 230V AC 50/60Hz (180-295V autom.) oder 254-417V DC  Anschluss: N + L (Stromeingang) Anschluss: SEC +/- +/-= Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: DALI für Dimmfunktion   DALI Protocoll integriert für 16 Gruppen und 64 Adressen Anschluss: PUSH Taster für Dimmfunktion über Phase ( L ) 230V Taster PUSH Funktion = Taster kurz drücken zum ein- bzw. ausschalten durch längeres drücken wird die Helligkeit erhöht bzw. verringert Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 600mA, 700mA, 900mA, 1050mA Möglich einstellbare Werte und Belastbarkeiten:   einstellbare CC Konstantstromwerte je nach LED Leuchtmittel .... LED-Panel  bei 350mA (max. 42 W) Ausgangsbereich 2-100V DC bei 500mA (max. 42 W) Ausgangsbereich 2-80V DC bei 600mA (max. 42 W) Ausgangsbereich 2-67V DC bei 700mA (max. 42 W) Ausgangsbereich 2-57V DC bei 900mA (max. 42 W) Ausgangsbereich 2-45V DC bei 1050mA (max. 42 W) Ausgangsbereich 2-40V DC Weitere Daten :   Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung ) Gewicht: 240g Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

 Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmer  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel 3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster (Push) einer oder mehrere oder auch nur LED Netzteil LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage, unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nachdem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 230V LED Netzteil (einstellbar 10V oder 12V oder 24V) oder Stromgesteuerte ( CC ) LED Lampen mit 350mA 500mA 550mA 700mA 850mA 900mA zusätzlich Dimmfunktion per Taster (PUSH) oder zusätzlich Dimmfunktion per 1...10V Fremdspannung von einen beliebigen Steuergerät Geeignet für die LED Beleuchtungstechnik von 0,01 bis 25Watt Leistung  Dieses Multifunktionsgerät ist über einen optionalen Steuergeräte 0-10V z.B. von Jung oder Gira 08600 ... oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion oder 1...10V Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem SYNC Anschluss können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave) Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Technische Daten: Eingang: 230VAC 50/60Hz (110-240V autom.) oder 176-264VDC (keine Push Funktion) Anschluss: N + L (Stromeingang) Anschluss: SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus. Anschluss: 1-10 = für 0-10V externe Spannung (z.B. von 0-10V Steuerung) Anschluss: 2x SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbundz.B. 2..10 der selben DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V ( oder auch 10V )  Möglich einstellbare Werte und Belastbarkeiten: A) Spannungskonstante LED Leuchtmittel ( CV )       bei 12 Volt max. 13W oder      bei 24 Volt max. 20W oder      bei 10 Volt max. 10Watt  B) Stromkonstante LED Leuchtmittel ( CC )       bei 350mA (max. 17 W)      bei 500mA (max. 24 W)      bei 550mA (max. 25 W)      bei 700mA (max. 32 W)      bei 850mA (max. 20 W)      bei 900mA (max. 20 W) Temperatureinsatzbereich: -25...+50°C Abmessungen: L:103mm B: 67mm H: 21mm Gewicht: 110g
