Schaltschrank AX Kunststoff 400x600x200mm IP66 Outdoor tauglich mit Montageplatte
Artikelnummer: 52-625-01150
Produktinformationen "Schaltschrank AX Kunststoff 400x600x200mm IP66 Outdoor tauglich mit Montageplatte"
Schaltschrank aus Kunststoff 400x600x200mm IP66 Outdoor tauglich mit Montageplatte
Kompakt-Schaltschrank aus Kunststoff BHT: 400x600x200mm mit Stahl Montageplatte und Tür mit Schloß und Schlüssel

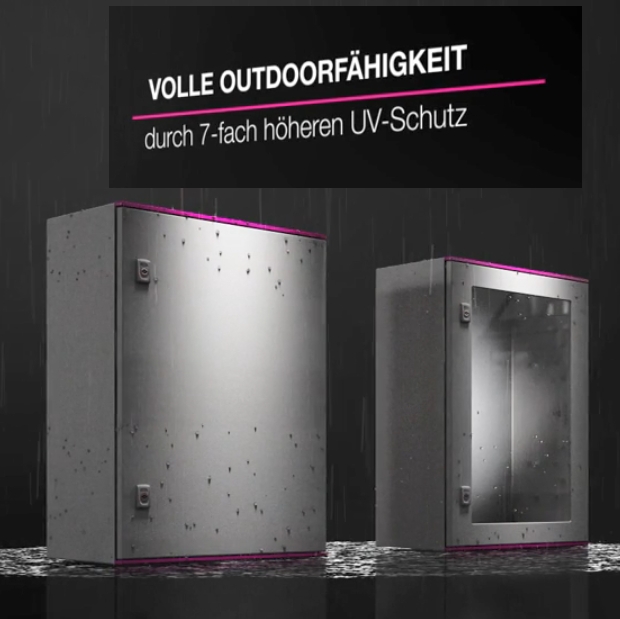

Er ist ideal für Anwendungen im Außenbereich geeignet. 7-fach häheren UV-Schutz für volle Outdoorfähigkeit
Weltweit mit allen erfoderlichen Approbationen und Zulassungen.

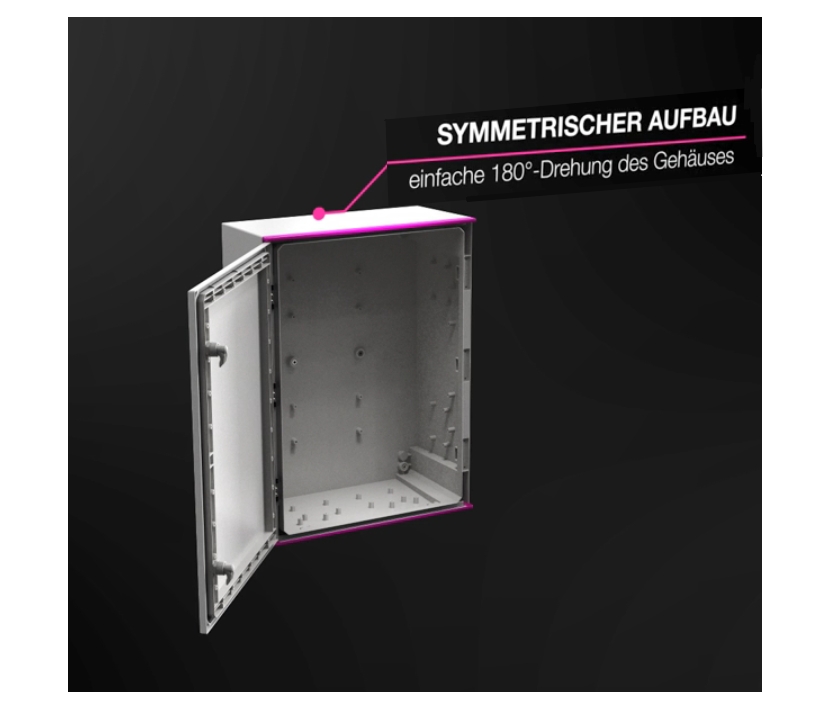

Zahlreiche Montagebosse im Inneren des Gehäuses ermöglichen eine individuelle Innenkonfiguration auf einem
25mm Rastermaß, z. B. mit gestanzten Abschnitten und Schienen.
- Werkstoff Kunststoff GF Polyester
- Ausführung der Oberfläche Farbe Grau Lichtgrau
- Geeignet für Wandmontage ja ( Wandhalterung optional )
- Mit Montageplatte Ja aus Stahl 525x305mm
- siehe auch weitere Bilder !
- Montageplatte tiefenverstellbar nein
- Anzahl der Türen 1
- Anzahl der Schlösser 2 inkl. Schlüssel
- Geeignet für metrische Montage nein
- Geeignet für Außenaufstellung ja
- Schrägdach nein
- EMV-Ausführung nein
- Mit rückseitiger Tür nein
- Schlagfestigkeit IK09
- Schutzart (IP)IP66
- Schutzart (NEMA ) NEMA 4X
- Erfüllte Normen = UL Zulassung für Industrieschränke (508A)
- UL F1-Outdoor-Rating ( ULÖ746C)
- Brandverhalten nach UL94V-0
- Schutzisolierung Klasse II bei 1000V
- Abmessungen Zeichnung siehe auch weitere Bilder !
- Außen B: 400mm H: 600mm T: 200mm
- Innen B: 326,6mm H: 550,6mm
- T1 = Gesamttiefe = 200mm
- T2 = Gehäusetiefe = 176,5mm
- T3 = Einbautiefe (Abstand Türinnenseite zur Montageplatte) 166mm
- Materialstärke: Montageplatte: 2.5 mm
- Montageplatte innen anbei : Breite: 305mm Höhe: 525mm
- Gewicht: 12,25Kg
Optional erhältlich siehe auch im Zubehör-Register :
- Bst-Nr 52-625-01125 = 4er Wandbefestigungshalter
- Bst-Nr 42-691-00010 = 500mm Hutschiene Standard DIN Schiene 35mm gelocht
- Bst-Nr 42-695-02320 = Kabelverschraubung M20 für Kabel mit 8-13mm Durchmesser
- Bst Nr 42-695-02321 = Gegenmutter zur M20 Kabelverschraubung
Anmelden
Zubehör
%

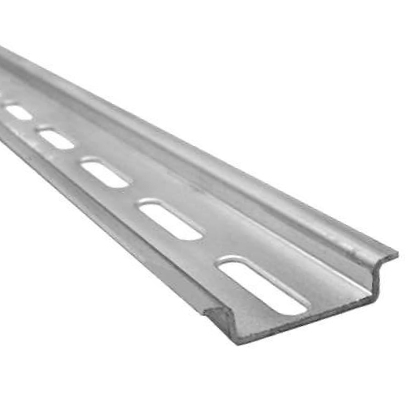

Hutschiene DIN-Schiene gelocht 500mm B 35mm
Hutschiene Trageschiene DIN-Schiene Montageschiene Eine der üblichste Montageschiene in Schaltschränken gelochte Ausführung verzinkt Trageschiene gelocht 35mm breit (unten 21mm x 7,5mm Höhe ) Tragschiene DIN EN50022 / EN 60715 / EN 50022 Material verzinkt, sendzimirverzinkt Lochung: Ja = gelocht ( 5,2x18mm / 6,2x15mm ) Werkstoff Stahl Materialstärke 1mm Länge: 500mm Breite: 35mm (oben) Breite: 21mm (unten) Bauhöhe 7,5mm
2,95 €* 3,95 €* (25.32% gespart)
Zubehör zu Schaltschrank AX Wandbefestigungshalter 4-er Set
Wandbefestigungshalter AX = AX Kunststoff Wandbefestigungshalter, für AX Kunststoff
12,95 €*

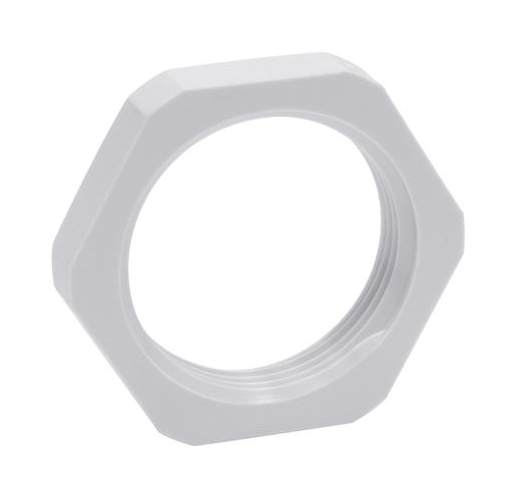

Gegenmutter M20 Verschraubung für M20 Kabelzuführung
Gegenmutter M20 aus Polyamid Verschraubung für M20 Kabelzuführung Gewinde M20 x 1,5 Höhe 5mm Material Polyamid (PA) Optional erhältlich siehe im Zubehör Register Bst Nr 42-695-02320 = M20 Kabelbefestigung Verschraubung
0,35 €*

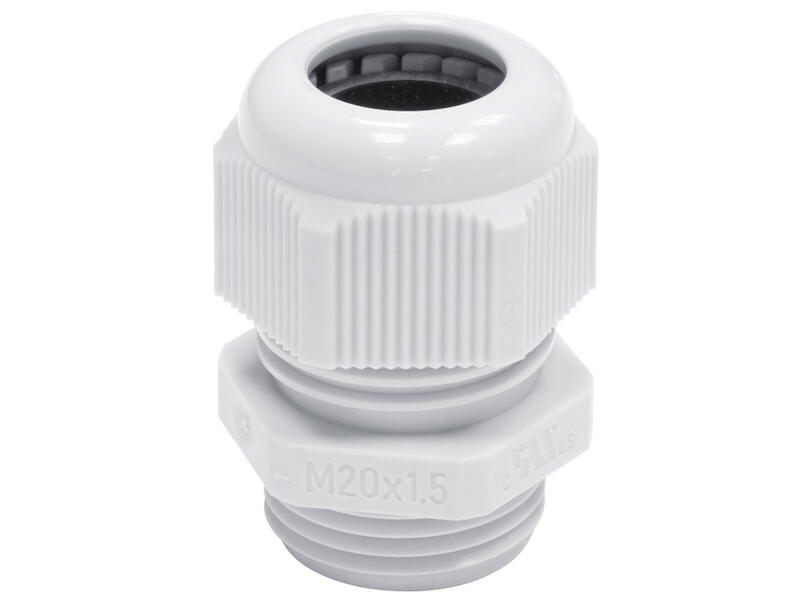

Kabeldurchführung M20 Verschraubung Kabelzuführung
