12V Zeitschaltuhr Einbauuhr Hutschiene bis 3500W Zeitrelais

Multifunktionales Zeitrelais bzw. Relaismodul ( Bausatz zum löten )  Beschreibung: 14 verschiedene Funktionen : Timer, schalten, blitzen, blinken, Intervall, willkürlich schalten, ... Zwei vorprogrammierte Verzögerungszeiten Lernmodus für Verzögerungen von 2 Sekunden bis zu 12 Tagen. Tastersteuerung ( Taster Eingang über Klemmen )  EEPROM zur Aufbewahrung von Verzögerungszeiten während Stromausfalls Entstörfilter für Relaiskontakte. Potentialfreier Relaiskontakt = 1x Wechsler ( NO / NC )  Eignet sich zur Steuerung von Lüftern, Glühlampen, Halogenlampen, Fluoreszenzlampen, Ventilatoren, Ventilen, Buzzern,… Zeitgeber mit 14 unterschiedlichen Schaltprogrammen. Schaltzeiten von 2 Sekunden bis 288h = max. 12Tage Zeiten bleiben durch ein EEPROM gespeichert Leuchtdiode als Einschaltkontrolle Einsatzgebiete:  z.B. als: Start/Stopp Timer, Momentkontakt, Einschaltverzögerung, Timer mit Neustartsicherung, Ausschaltverzögerung, Lüftersteuerung, Zeitrelais mit Steuereingang, Intervalltimer, Blinkautomat, Treppenhausautomat, Willkürlich ein-aus mit Lernfunktion uvm. Universeller Zeitgeber mit Relaisausgang und 14 unterschiedlichen Schaltprogrammen (wählbar über DIP-Schalter) Timer, schalten, blitzen, Intervall, willkürlich schalten, ... Technische Daten: Eingang: Taster mit parallel liegendem Schaltkontakt Ausgang: Potentialfreier Relaiskontakt Laststrom: max. 2,5A (ca. 500W am Netz) Spannungsversorgung: 9-12VAC oder 12VDC Abmessungen: 87x39x26mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteilevorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgeliefertenBauteilen.Hinweis:Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.Zusätzliche Information zur Zeiteinstellung  LERNFUNKTION: Die Lernfunktion ermöglicht die Festlegung von zwei Zeitverzögerungen zwischen 2s und 12 Tagen. Diese Verzögerungen werden delay-1 und delay-2 genannt. Bei Verlassen wird delay-1 auf 3 Minuten eingestellt und delay-2 auf 30 Minuten. Alle Funktionen verwenden delay-1 als Zeitverzögerung, es sei denn, die Funktion verwendet beide oder keine einzige Zeitverzögerung. Sie können beide Zeiten mittels der Lernfunktion nach Belieben anpassen. Die neuen gelernten Zeiten werden in einem EEPROM gespeichert und bleiben bei einer Stromunterbrechung gespeichert. Erst wird delay-1 gespeichert: Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 1 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 1 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Platinen-Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 1 x zur Bestätigung blinken. Danach speichern Sie delay2: Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 2 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 2 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 2 x zur Bestätigung blinken. Tipp: Falls Sie delay-2 eine neue Zeit ‘lernen’ lassen wollen ohne dabei jedoch delay-1 anzupassen, dann halten Sie sich an die normale Vorgehensweise, aber bestätigen delay1 nach dem Registrieren nicht. Danach fahren Sie dann ganz einfach mit delay-2 fort.

Timer, Zeitsteuerung bzw. Zeitschalter ca. 2 Sek. bis 23 Min. Schaltet mit dem eingebauten Relaiskontakt 1 x EIN (max. 3 A) andere Geräte nach Tastendruck ein und nach der eingestellten Zeit automatisch wieder aus. Mit einem Tastendruck auf den zweiten Taster kann der Zeitablauf jederzeit gestoppt werden. Zum Betrieb sind noch 2 Tastschalter erforderlich. Technische Daten: Betriebsspannung: 12 - 15V (DC) Stromaufnahme: ca. 20 mA / 80 mA (Relais Aus / Ein) Einstellbare Zeit: ca. 2 Sek. .... 23 Min (± 30 %) Anschluss über Flachstecker am Modul Anzeigen 2 = (1 x LED Betriebsspannung, 1 x LED Relais "EIN") Relaiskontakt: 1x EIN max. 3 A max. 25V Der eingebaute Relaiskontakt kann auch bis 230 V/AC schalten, jedoch müssen dann die Sicherheitsbestimmungen beachtet werden wie Berührungsschutz usw. Abmessungen  ca. 87 x 60 x 33mm (mit Befestigungsboden) Passendes Zubehör wie Taster usw. siehe Zubehör-Register

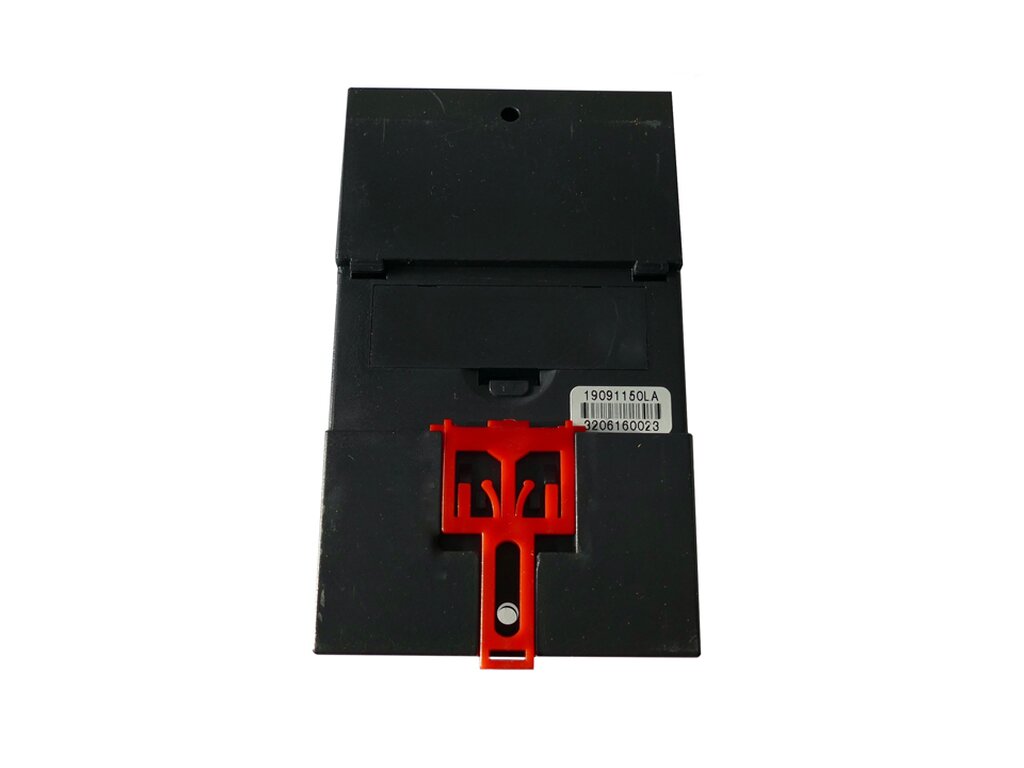

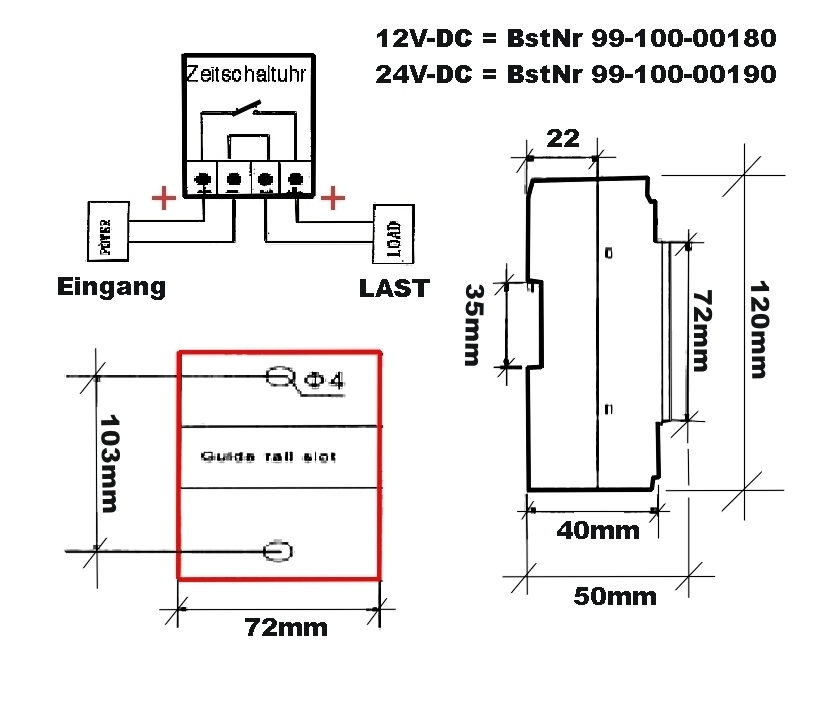

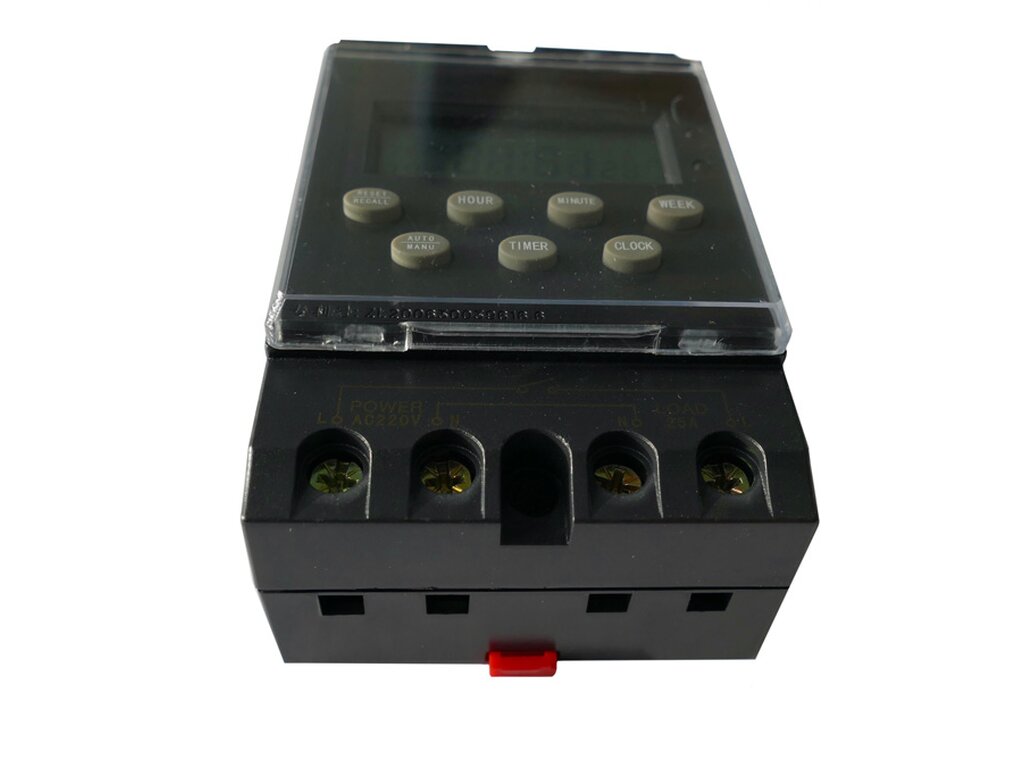

24V Zeitschaltuhr 24Volt Version Digitale Präzision im LKW, Caravan, Bus, Schaltschrank  Zeitgenaues automatisches schalten jedes beliebigen elektronischen Verbrauchers Beispiele:  Lampen, Pumpen, Ventilatoren automatische Nachtbeleuchtung usw. Integriertes LCD-Display manueller, oder vollautomatischer Betrieb 16 Verschiedene, individuelle Zeitfenster programmierbar Jedes Zeitfenster hat einen Einschaltzeitpunkt und einen Ausschaltzeitpunkt ( on / off ). Tagesprogramm + Wochenprogramm + frei wählbare (und programmierbare) Einzeltage (oder Blockbildung: Mo-Fr, Sa-So, usw.) kleinste Schaltzeit: 1 Minute auswechselbare Batterie ( Gangreserve bei Stromausfall )  schaltbar auch manuel per Taste Durch Drücken der „AUTO/MANU“ Taste können Sie ihre Verbraucher auch manuell einschalten ( ON ), ausschalten ( OFF ), oder automatisch durch die Zeiteinstellungen regeln lassen ( AUTO ). Hutschienenbefestigung oder Schraubbefestigung möglich ( siehe auch weitere Bilder )  Technische Daten Spannungsversorgung: 24V ( 22-30V ) DC Gleichspannung  Schaltkontakt: 1x Schliesser ( Ein-Aus = siehe auch weitere Bilder ) Kontakt-Belastbarkeit des integrierten Relais bis 25A bis 3500W Relaiskontakt geeignet für 12V 24V 36V 48V DC oder auch 230V AC Montage auf Hutschiene 35mm Standard DIN-Schiene oder auch nur AP-Schraubbefestigung möglich Zeitschaltung: 1 Minute bis 168 Stunden Kabeleinlaß 4x5mm für Kabellage 0,75...8qmm  Eigenverbrauch < 5W Betriebstemperatur: -10°C bis 50°C Zeitungenauigkeit: +/- 2 Sekunden pro Tag (bei etwa 25°C) Relative Luftfeuchtigkeit: 95% Maße: 120 x 72 x 50 mm Gewicht: 210 g Batterie für Gangreserve ( Stromausfall ) integriert und austauschbar ( 1x AA Mignon )  Diese Niederspannung-Zeitschaltuhr gibt es in zwei Ausführungen :  Bst Nr 99-100-00180 = 12Volt Zeitschaltuhr Bst Nr 99-100-00190 = 24Volt Zeitschaltuhr Optionales Zubehör hierzu erhältlich ..... z.b. für ihre Stromverteilung ... und je nach Querschnitt der verwendeten Kabellage z.B.  Art-Nr 31-843-00010 = Sicherungshalter für AGU Fuse 1-fach für Kabel bis 25qmm  Art-Nr 31-842-00430 = 30A AGU Sicherung  Art-Nr 39-400-00071 = Verteilerblock  5-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Art-Nr 39-400-00025 = Verteilerblock  6-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Alternativ  Art-Nr 31-843-00170 = Sicherungshalter für ATC Flachstecksicherungen Anreih-Halter KFZ 5-fach
