12V Funksteuerung 1Kanal mit 5A Relais und 1K Fernbedienung Funkrelais Funkschalter

12V Funksteuerung 1Kanal mit 5A Relais Aufputz ( Taster- oder Schalterfunktion )

Öffnen und Schließen von Dach- und Hallenfenstern, Markisen, Schaltungen und steuern von Beleuchtungsanlagen, Schaltungen von Pumpen, Klima- und Bewässerungsanlagen, Steuerung von elektrischen, hydraulischen und pneumatischen SystemenAnsteuern von Türen, Tore oder Schrankenanlagen. Oder zur Steuerung von Lampen, LED-Leuchten, LED Birnen, Motoren, Pumpen, Garten, Caravan, Camping, Ferienhaus usw.

Lieferumfang :

• 1x 1-Kanal Funk-Handsender mit 866MHz
• 1x 1-Kanal Funk-Empfänger mit 866MHz mit 5A Relais im Aufputzgehäuse

Technische Daten des Funk-Empfänger:

• Spannungsversorung : 12V DC Gleichspannung ( 11-16V )

• Betriebsspannung:                 12V DC  ( 10,8...15Volt )

• Stromaufnahme:                     max. 80mA

• Betriebsfrequenz:                   868,35MHz

• Verschlüsselungsverfahren: AES128 „Rolling-Code“
• Betriebsart:   Tastfunktion oder Rastfunktion  ( Bistabil / Monostabil )

• Nachlaufzeit der Relais:         200ms = 0,2-0,4sek ( Prellzeit des Relais )

• Status LEDs im Empfänger integriert

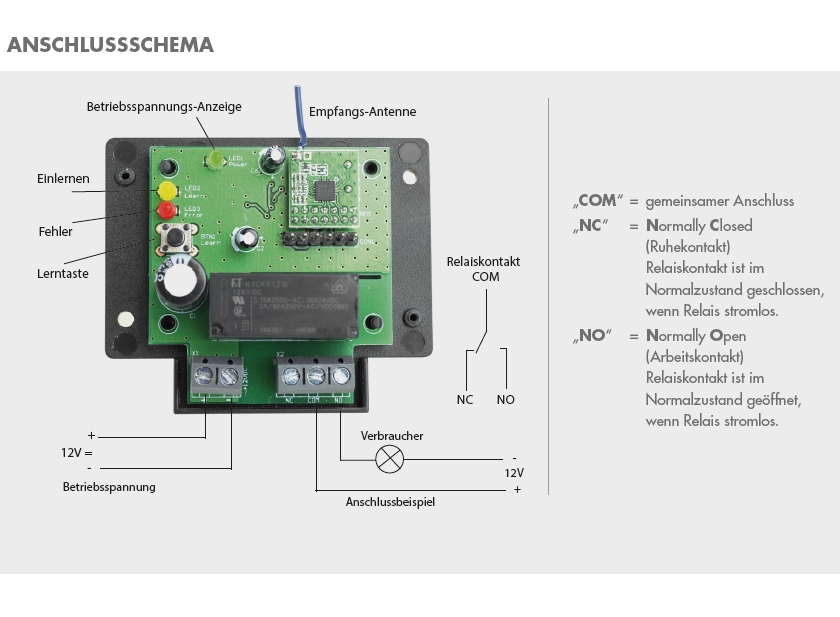

• Ausgänge: 1 x Relaisausgang (potentialfrei) Schliesser / Öffner = Wechslerkontakt

• Maximale Anschlusslast des Relaiskontakt: bis 230VAC bis 5A 1150VA oder 12V 24V DC max 5A

Betriebsart: Tastfunktion oder Rastfunktion :

Betriebsart einstellen  ( Taster = Impulsfunktion ) oder ( Schalter = Rastfunktion drücken EIN / drücken AUS )

• Dieser Vorgang besteht aus folgenden Schritten:
• 1. Die Taste BTN1 „Learn“ kurz drücken, die LED „Learn“ muss leuchten (d.h. der Programmiermodus ist aktiv).
• 2. Innerhalb 10 Sekunden am Sender (*) die „eingelernte“ Taste betätigen
• Die LED „Learn“ soll jetzt kurz blinken.
• Die Betriebsart wird jetzt von „T“ = Tastfunktion auf „R“ =Rastfunktion bzw. von „R“ auf „T“ geändert.
• Die Einstellungen werden gespeichert und das Gerät wird neu gestartet.
• Der Sender muss vorher bereits eingelernt sein.

Technische Daten Handsender:

• Funk-Reichweite Handsender bis 150m unter idealen Bedingungen
• Betriebsspannung      3Volt Knopfzelle ( Batt = CR2032 - im Lieferumfang enthalten )

• Stromaufnahme:                          ca. 18 mA  und im Ruhestustand nur 100nA
• Betriebsfrequenz einstellbar:         868,35MHz, 869,05MHz oder 869,55MHz

• Sendeleistung:                            max. 10mW

• Sendebetrieb:                              Dauerbetrieb oder zeitbegrenzt

• Verschlüsselungsverfahren: AES128 „Rolling-Code“

• Empfänger Abmessungen : B: 69 x H: 23mm Tiefe mit Klemmen = 58mm
• kompatibel mit:  1-Kanal- Empfänger oder auch 3-Kanal Empfänger

Lieferumfang: wie Abbildung 1x 1Kanal Empfänger mit 1x 1Kanal Fernbedienung

Vorteile: Ideal geeignet zum drahtlosen Schalten von fast allen elektronischen Anlagen in Haus, Garten, Büro oder Werkstatt  etc.Sicherheitscodierung "Rolling Code“ höchster Sicherheitsstandard. Datenerhalt auch bei Stromausfall. Betriebsart: Tast- oder Rastfunktion (einstellbar). Ausgänge: 1 x Relaisausgang (potentialfrei)

Weitere Zusatzinfo wenn Sie die Funksteuerung waserdicht verbauen müßen ... empfehlen wir folgende Artikel hierzu ( siiehe auch im Zubehör Register )

Art-Nr 52-625-00780 = Kunststoffgehäuse IP66 ( Makrolon extrem stabil ) mit Dichtungslippe

Art-Nr  42-690-03020 = Kabeltülle für Kabel 4-10mm ( Black )

Art-Nr 42-690-03010 = Kabeltülle für Kabel 4-10mm ( Grau )

Zusatzinfo:

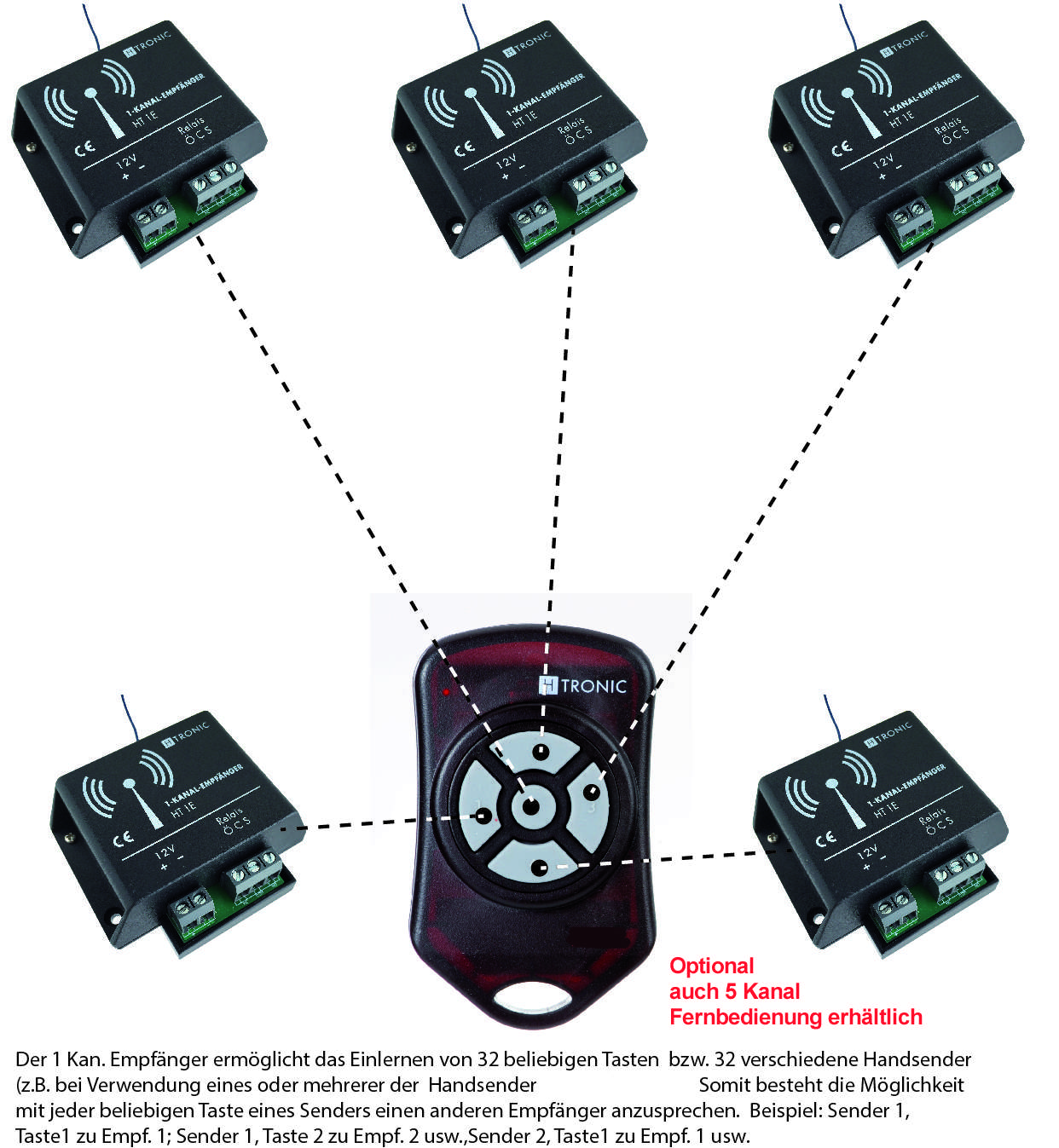

Der  Funk-Empfänger  wurde für eine abhörsichere und manipulationsfreie Fernsteuerung entwickelt. Die Verbindung zwischen einem Sender und dem Empfänger wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wiederholbar. Der lernbare Empfänger ermöglicht den Betrieb von bis zu 32 verschiedenen Handsendern, die in den Empfänger mittels Tastendruck einprogrammiert werden können.

Optional erhältlich zum System oder auch Erweiterungen Beliebig kombinierbar ( siehe auch im Zubehör Register ) :

• ----------- SENDER

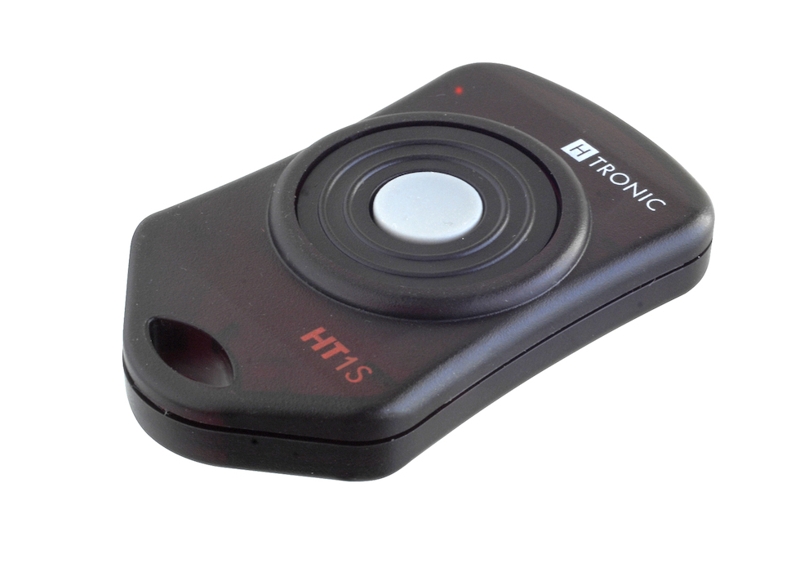

• Bst Nr 79-223-16031 = 1-Kanal Funk-Sender = Fernbedienung mit 1 Knopf

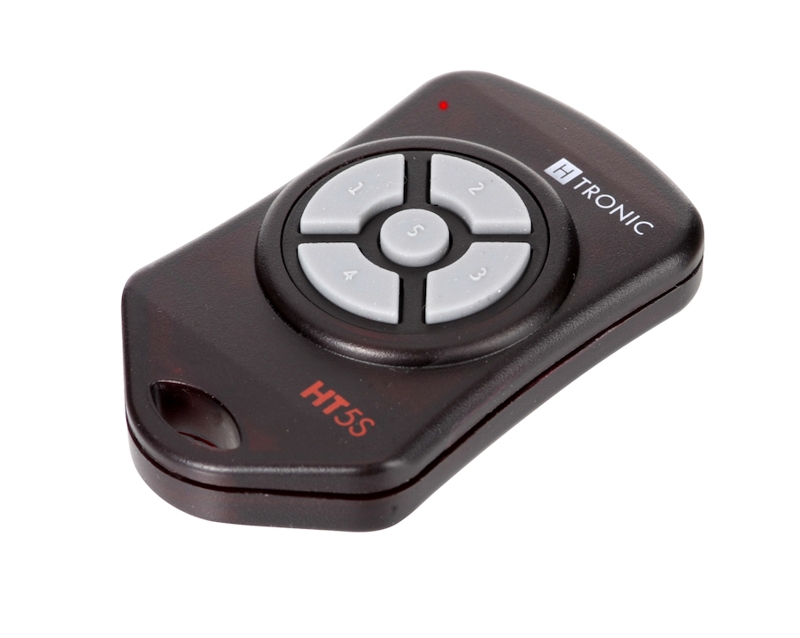

• Bst Nr 79-223-16035 = 5-Kanal Funk-Sender = Fernbedienung mit 5 Knöpfen

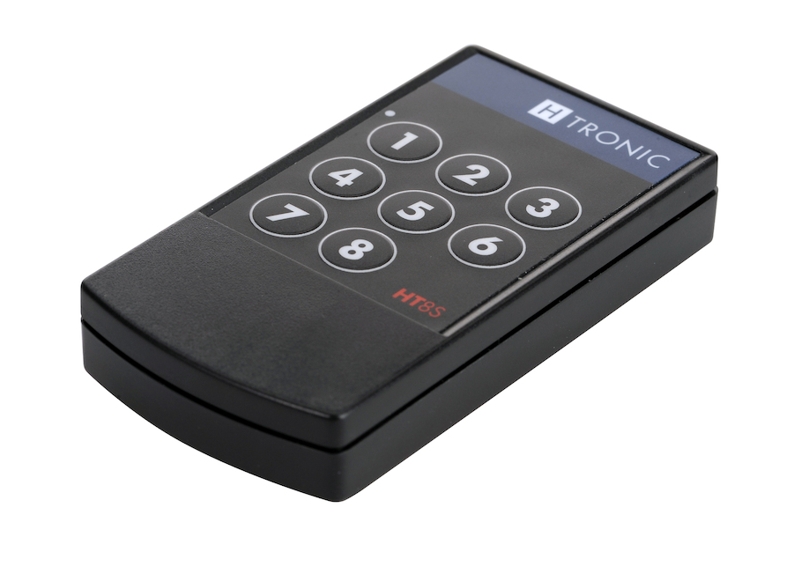

• Bst Nr 79-223-16040 = 8-Kanal Funk-Sender = Fernbedienung mit 8 Knöpfen
• ----------- EMPFÄNGER

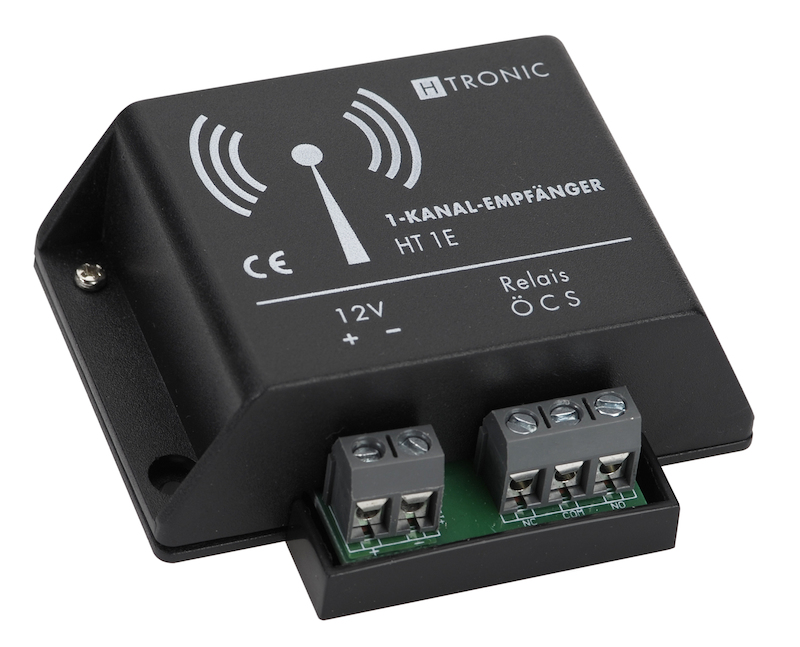

• Bst Nr 79-223-16010 = 1-Kanal Funk-Empfänger ( ohne Fernbedienung )
• Bst Nr 79-223-16015 = 3-Kanal Funk-Empfänger ( ohne Fernbedienung )
• Bst Nr 79-223-16025 = 8-Kanal Funk-Empfänger ( ohne Fernbedienung )
• ------------ SETS

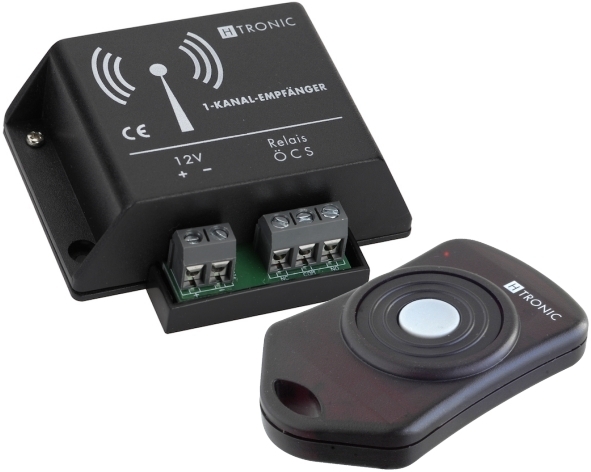

• Bst Nr 79-223-16000 = SET bestehend aus 1-Kanal Funk-Empfänger mit 1-Knopf-Funk Fernbedienung

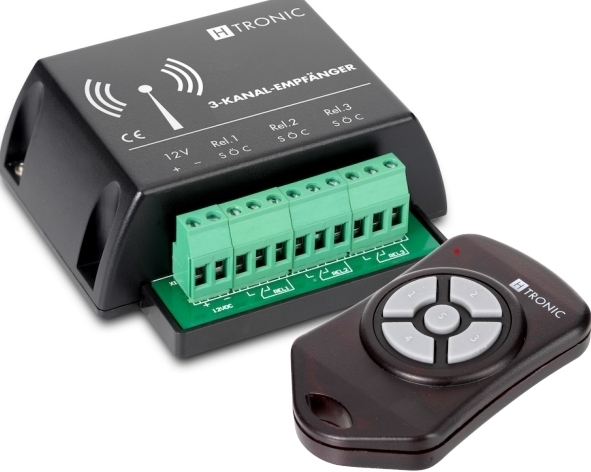

• Bst Nr 79-223-16030 = SET bestehend aus 3-Kanal Funk-Empfänger mit 5-Knopf-Funk Fernbedienung
