Lichtschranke mit Lautsprecher Gong oder Sirene kabelgebunden

12V 24V 230V Lichtschranke Relaisausgang. Infrarot Reflexionslichtschranke mit Relaisausgang und Kontroll Leuchtdiode. Das Einsatzgebiet ist sehr vielfältig. Universell verwendbar. Ideal für Hofeinfahrten, Alarmtechnik, Ladentüre, Garage, Halle, Messe, Zähleinrichtung oder auch einfach für Steuerungszwecke etc. Durch den integrierten potentialfreien Relaiskontakt ideal Verbindung mit Sirene, Hupe, Gong, Lichttechnik, Zeitrelais usw. Technische Daten: Arbeitsdistanz: 0,2....10m ( Abstand der Lichtschranke zum Katzenauge )  Wir der nicht sichtbare Lichtstrahl unterdbrochen, löst das Relais aus  1,8m Anschlusskabel mit 5 Adern (verlängerbar) Indoor tauglich Schutzgrad IP-44 ( bedingt Outdoor tauglich ) Stromversorgung direkt 230V Netz oder über ext. NV Netzteil (nicht anbei) z.B. 12V..24V..48V DC Gleichstrom oder z.B. 12V...24V..48V...230V AC Wechselstrom Stromaufnahme nur: 10...50mA Ansprechzeit: 5...100ms Lichtquelle: Infrarot LED Betriebsanzeige: gelbe LED (brennt wenn der Strahl unterbrochen ist) Betriebsanzeige: LED wenn Strom anliegt Beleuchtungsstärke: Lampenlicht: < 10000lux Sonnenlicht: < 30000lux Anschluss: mit mehradrigem Kabel (braun/blau/weiß/schwarz/grau) Gehäuse Verschalung: PC Kunststoff / Objektiv: PC Kunststoff Relais Kontaktbelastbarkeit max. 1A bis 250V Relais mit potentialfreiem Kontakt ( 1x Wechsler = 1x Schliesser / 1x Öffner )  siehe auch weitere Bilder  Mit dieser Relaiskontakt können Sie je nach Beschaltrungsart Verbraucher aller Art Ein-Aus schalten oder  Lässt sich mittels optionalen Hilfsrelais auch dann 230V 1A = 250VA schalten für höhrer Lasten Empfehlen wir ein Zusatzrelais  Der Wechslerkontakt kann DC ( Gleichspannung oder auch AC ( Wechselspannung ) schalten  Zul. Einsatztemperatur -10 °C bis +55 °C Abmessungen: 20 x 63 x 39mm / Reflektor DM: 84mm  Lieferung inkl. Reflektorauge Optional erhältliches Zubehör fals benötigt ( siehe Zubehör-Register oder Bst-Nr unter Suche eingeben ) :   Bst-Nr 91-786-00273 = Wetterschutzkappe für Reflektor ... Katzenaugen   Zusatzinformation und Tipps zur Montage und Inbetriebnahme von IR Lichtschranken :  Das Infrarotlicht ( IR ), das aus der Linse ( Optik ) rauskommt, ist sehr spitz vom Lichtstrahl her; nur ca. 3-4mm im Licht-Durchmesser, sprich das IR-Licht ist scharf bzw. eng  toleriert; was eigentlich ein Vorteil ist für eine sehr präzise Auslösung. Das bedeutet aber auch, dass mit zunehmender Enfernung des nicht sichtbaren IR-Lichtstrahl bzw. des nicht sichtbaren Lichtpunkts der auf das Katzenauge trift , immer schwieriger wird zum präzisen Einstellen bei der Erstinbetriebnahme. Wir hatten schon Kunden, die meinten das die Lichtschranke defekt sei, was aber nach hausinterner Prüfung definitiv nicht so war, Sie war ok. Die optische Achse muß einfach zu 100% stimmen, sonst funktionert die Infrarot Reflexionslichtschranke nicht. Stellen Sie sich vor Sie müssten auf 10m Entfernung mit einem engtolerierten Licht aus einer Taschenlampe einen Punkt treffen ? Schwierig. Wir empfehlen daher zur Ausrichtung bzw. Inbetriebnahme der Lichtschranke mit Katzenauge einen sichtbaren Laserpointer ( z.B. rotes Licht ) gleich mit zu bestellen, damit klappt dann die optische Justage zwischen dem Katzenauge und der optischen Einheit am schnellsten und Sie haben dann eine perfektes System für eine lange Zeit im Einsatz. .   Optional erhältliches Zubehör ( siehe im Zubehör-Register  oder Bst Nr unter Suche eingeben ) mögliche Netzteil für die Stromversorgung der Lichtschranke  Bst Nr 93-808-08525 = 230V Steckernetzteil 12V DC 1A für die Steckdose  Bst Nr 93-815-00415 = 230V Steckernetzteil 24V DC 1A für die Steckdose  Bst Nr 93-807-07112 = 230V Netzteil 12V 0,8A  ( Bauform Hutschiene z.B. für den Einbau in Zähler-, bzw. Schaltschranke )  Bst Nr 93-808-03450 = 230V Netzteil 13V 1,0A  ( Unterputz  z.B. für den Einbau in Schalterdosen )  Bst Nr 93-808-02170 = 230V Netzteil 12V 1,3A  ( Case Bauform z.B. für den Einbau in Schaltschränke )  Hilfsmittel zur Montage bzw. optischen Justage der Lichtschranke ( Empfehlung )  Bst Nr 91-477-00060 = Laserpointer mit rotem Licht ideal für die Einstellung der Lichtschranke ( Sender zum Katzenauge )  mögliche Relais ( Zusatz-Hilfsrelais ) wenn Sie größere Leistungen schalten möchten oder müßen als die 3A die der integrierte Kontakt aushält Bst Nr 47-826-00730 = 12V Steckrelais 16A bis 230VAC 1x Wechslerkontakt für Hutschienenfassung Bst Nr 47-826-00017 = 12V Steckrelais 16A bis 230VAC 2x Wechslerkontakt für Hutschienenfassung  Bst Nr 47-826-00018 = 24V Steckrelais 16A bis 230VAC 2x Wechslerkontakt für Hutschienenfassung  Bst Nr 47-827-00050 = Hutschienenfassung für Steckrelais 47-826-00730 oder 00017 oder 00018 mit Schraubkontakten oder Bst Nr 47-900-00360 = 12V 24V 230V Zeitrelais mit 16-Funktionen 1x Wechslerkontakt 16A für die Montage auf Hutschiene oder  Bst Nr 47-826-00140 = 12V KFZ Relais bis 40A Schaltleistung und 1x Schliesserkontakt  Bst Nr 47-826-00135 = 12V KFZ Relais bis 30A Schaltleistung und 1x Wechslerkontakt  Bst Nr 47-827-00200 = Fassung für das KFZ Relais 47-826-00140 oder 00135 mit 600mm Kabel Wiedergebende Geräte wie Gong, Sprachausgabe für Begrüßung oder Jingle, Sirene etc.  Bst Nr 79-223-03180 = Aufputz Gong mit 17 verschiedenen  einstellbaren Sounds 8-12V Bst Nr 79-222-00080 = 12V Sirene Hornsirene sehr laut Bst Nr 79-222-00004 = 12V Sirene Hornsirene sehr klein  Bst Nr 79-222-00014 = 12/24V Sirene mit 32 wählbaren Tönen und integr. LED Blitzlicht  Bst Nr 79-222-00012 = 230V Sirene mit 32 wählbaren Tönen IP65 Outdoor Bst Nr 88-404-09550 = Tonspeicher mit SD-Karte für die Wiedergabe von individuellen Texten, Begrüßungen usw. auf einen Lautsprecher

Gegensprechanlagen bzw. Wechselsprechsystem hilft im Kundenservice usw. Sprachbrücke 2-teiliges Set kabelgebunden   Gegensprechanlagen Ideal für Servicepersonal mit der Küche , Apotheken, Praxen, Fachmärkte, Serviceabteilungen, Autohaus, Pflegeheim usw  Gegensprechanlage, kabelgebunden, bestehend aus Tischmikrofon und separater Rufstation.  Ideal geeignet für z. B. Rezeptionen und Verkaufsschalter, Küche zum Servicepersonal usw. Universell nutzbar. Keine weiteren Geräte oder Komponenten nötig.  Hauptstation = Station-1 = Basis = Tischmikrofon mit Sprechtaste ( Talk ) und Lautsprecher  300mm Schwanenhalsmikrofon ( abnehmbar über 3pol XLR-Verbindung ) Elektret-Mikrofonkapsel mit Nierencharakteristik integriertem Verstärker und Lautsprecher Ein-Aus Schalter mit Lautstärkeregler ( Drehregler )  Sprechtaste ( Talktaste ) an der Basis drücken erzeugt nur Durchsage kein Signalton an der Station-2 Ohrhörer / Kopfhöreranschluss fals vertrauliche Mitteilungen ( 3,5mm Klinke) Beim anstecken des Kopfhörers ( nicht anbei ) erfolgt die automatischer Abschaltung des internen Lautsprechers Stromversorgung über beiliegendes 220-240VAC Netzteil  9VDC 800mA  Anschlüsse: Holhsteckerbuchse 5,5x2,1mm ( 9V 300mA  )  2x Cinchbuchsen ( MIC + SPK = LS )  1x 3,5mm Stereobuchse ( CALL7LAMP )  1x 3,5mm Stereobuchse ( Kophörer / Ohrhörer )  Abmessungen Pultgehäuse mit schwerem Metallsockel T: 170mm B: 115mm H: 65mm Nebenstation = flache Station-2 ( Rufstation ): Lautsprecher und Mikrofon integriert   kleiner runder Knopf  = Ruftaste ( Signalton = ähnlich Summton ) ertönt dann an Basis Station-1 3m Verbindungskabel zum Anschluss an Basisstation-1 (Tischmikrofon )  3m geschirmtes Kabel mit 2x Cinchstecker und 1x 3,5mm Stereo-Klinkenstecker  Das Verbindungskabel läßt sich auch verlängern ( muss geschirmt sein )  Inklusive Montagematerial z.B. zur Befestigung an Glasscheiben Stromversorgung erfolgt über die Basis = Station-1 = Tischmikrofon mit Schwanenhals  Abmessungen Durchmesser 85mm x 35mm TECHNISCHE DATEN Übertragungsart geschirmtes 3-fach Kabel  Charakteristik des Mikrofons = Niere ( System Elektretkapsel )  Stromversorgung über beil. 230VAC 9V 800mA Netzteil an der Station-1 Schwanenhalslänge 300mm Zul. Einsatztemperatur 0-40 °C Abmessungen Station-1 = 115 x 65 x 170 mm  Station-2 = Ø 85 mm x 35 mm (Rufstation) Bruttogewicht 1,4 kg  Zusatzinfo: Das Kabel der Wechselsprechanlage läßt sich mit geschirmten Kabel problemlos verlängern bis 30m  Optional erhältlich Adapter und geschirmtes Verlängerungskabel  je nach benötigter Länge ( siehe auch im Zubehör-Register oder Art-Nr unter Suche eingeben )   Wichtige Zusatzinfo wenn Sie verlängern wollen !  den Adapter mit Art-Nr 39-854-00059 immer 2x mitbestellen sonst geht es nicht !  Sie benötigen bei 3m Verlängerung samt Netzteilverlängerung dann folgende Positionen :  2x Art-Nr 39-854-00059 = Cinchadapter Doppelkupplung ( Buchse-Buchse )  1x Art-Nr 41-150-00290 = 3m Cinchkabel 2x Stecker auf 2x Stecker vergoldet  1x Art-Nr 42-685-00059 = 3m Klinkenverlängerung 3,5mm Stecker auf Buchse  1x Art-Nr 41-109-00290 = 3m Hohsteckerverlängerung 5,5x2,1mm Stecker auf Buchse  Sie benötigen bei 10m Verlängerung dann folgende Positionen :  1x Art-Nr 42-685-00145 = 10m Klinkenverlängerung 3,5mm Stecker auf Buchse  1x Art-Nr 42-685-00058 = 10m Cinchverlängerung Stecker auf Buchse  Sie benötigen bei 10m Verlängerung samt Netzteilverlängerung dann folgende Positionen :  2x Art-Nr 39-854-00059 =  Cinchadapter Doppelkupplung ( Buchse-Buchse )  1x Art-Nr 42-685-00145 = 10m Klinkenverlängerung 3,5mm Stecker auf Buchse  1x Art-Nr 42-710-00394 = 10m Kombikabel = Cinchverlängerung mit Netzteilverlängerung  Sie benötigen bei 20m Verlängerung dann folgende Positionen :  2x Art-Nr 42-685-00145 = 10m Klinkenverlängerung 3,5mm Stecker auf Buchse  1x Art-Nr 41-109-00180 = 20m Cinchverlängerung Stecker auf Buchse  Sie benötigen bei 20m Verlängerung samt Netzteilverlängerung dann folgende Positionen :  2x Art-Nr 39-854-00059 =  Cinchadapter Doppelkupplung ( Buchse-Buchse )  2x  Art-Nr 42-685-00145 = 10m Klinkenverlängerung 3,5mm Stecker auf Buchse  1x Art-Nr 42-710-00395 = 20m Kombikabel = Cinchverlängerung mit Netzteilverlängerung  ggf. kann auch ein geschirmtes Verlegekabel  z.B. Diodenkabel ... CAT6a verwendet werden an dem dann ihr Techniker entsteprechende Stecker verlötet die wir natürlich auch führen !  Frgen ? Einfach kurz anrufen unter 07362-919093

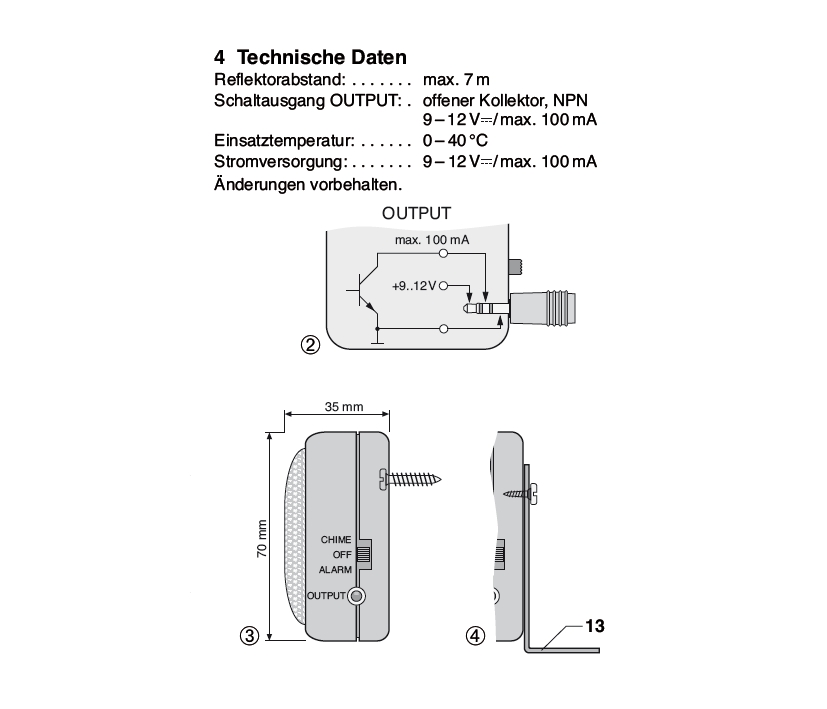

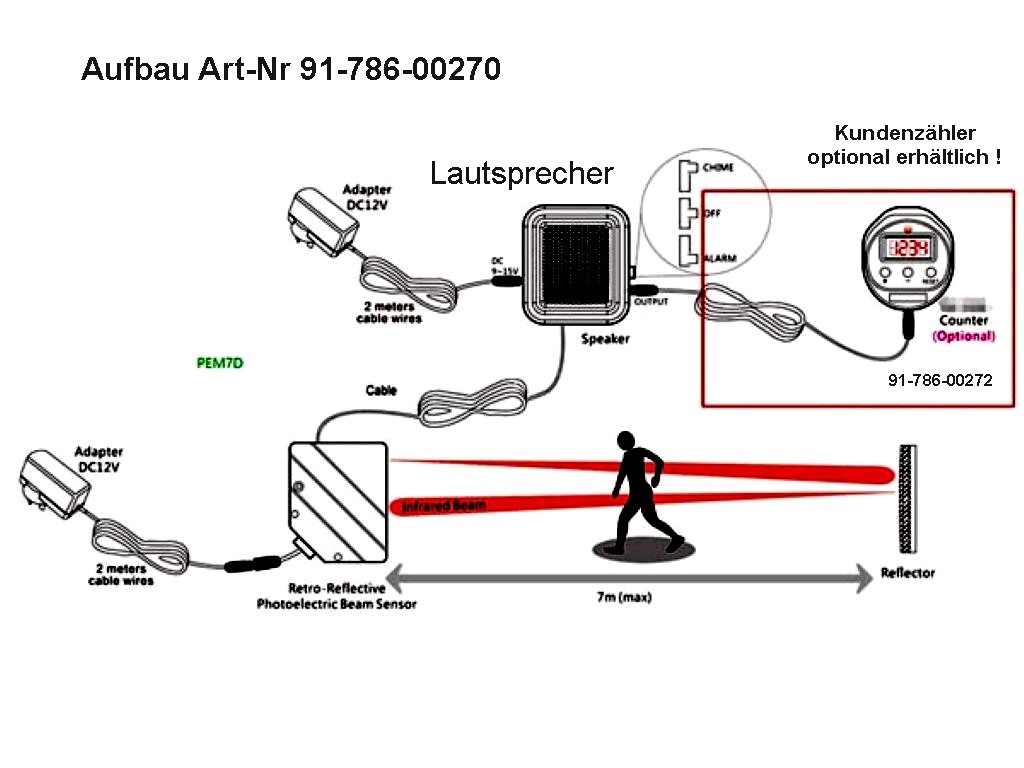

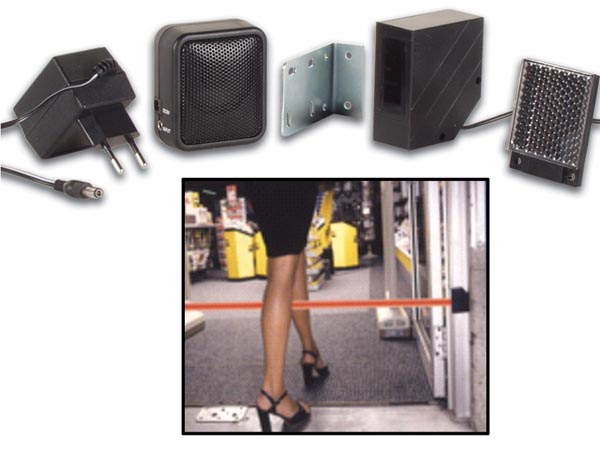

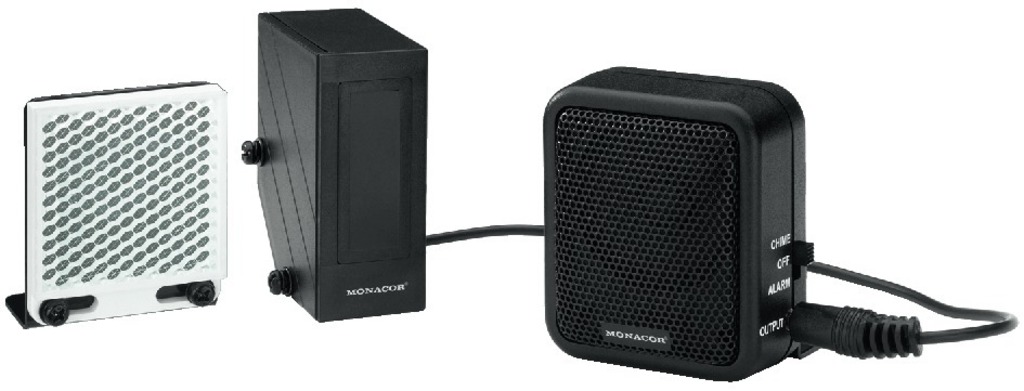

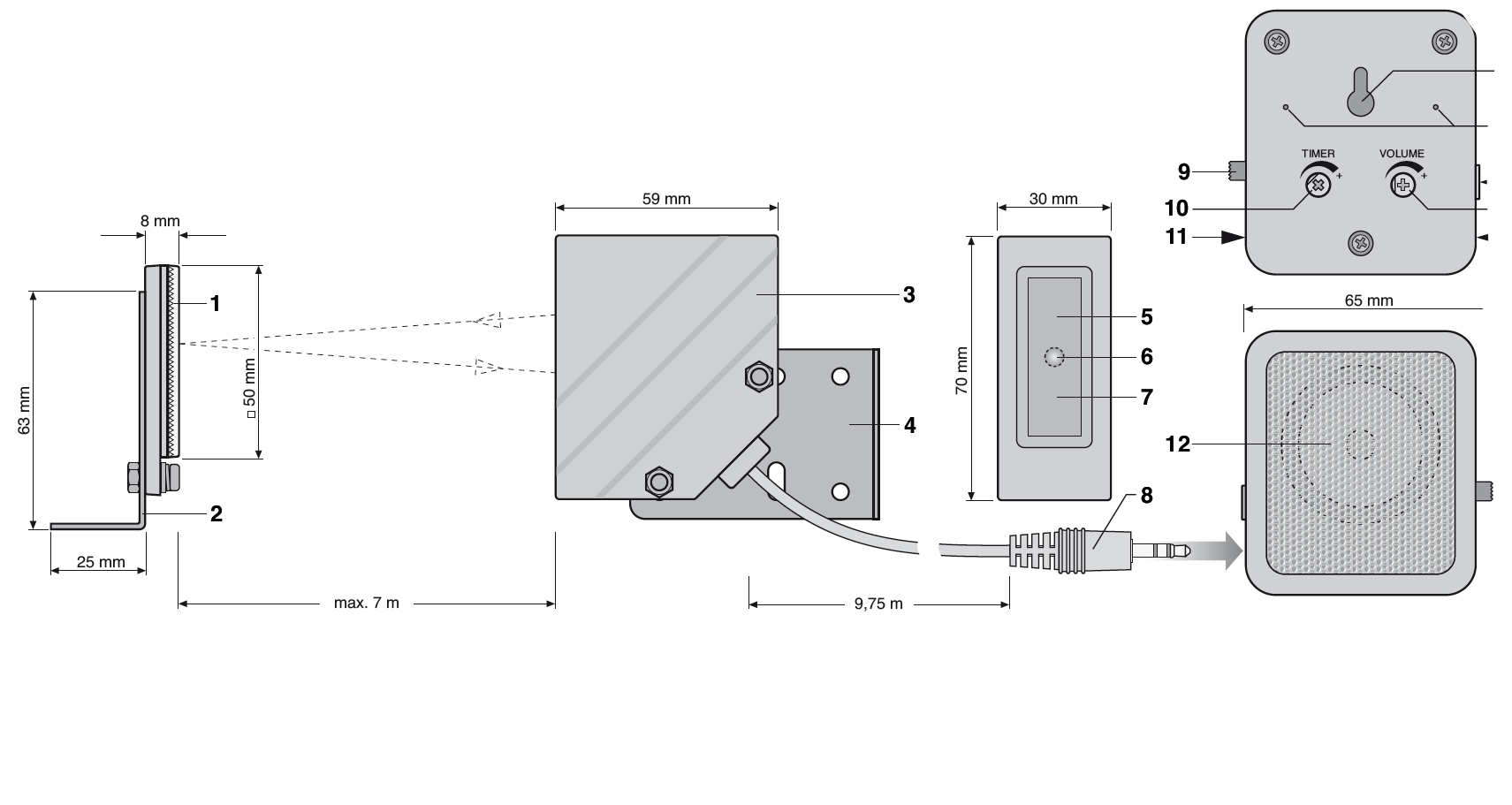

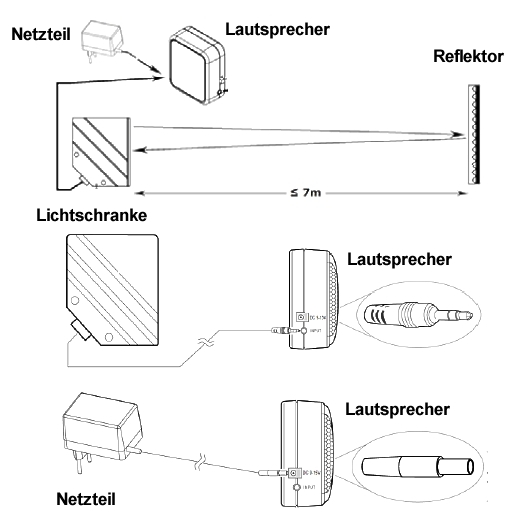

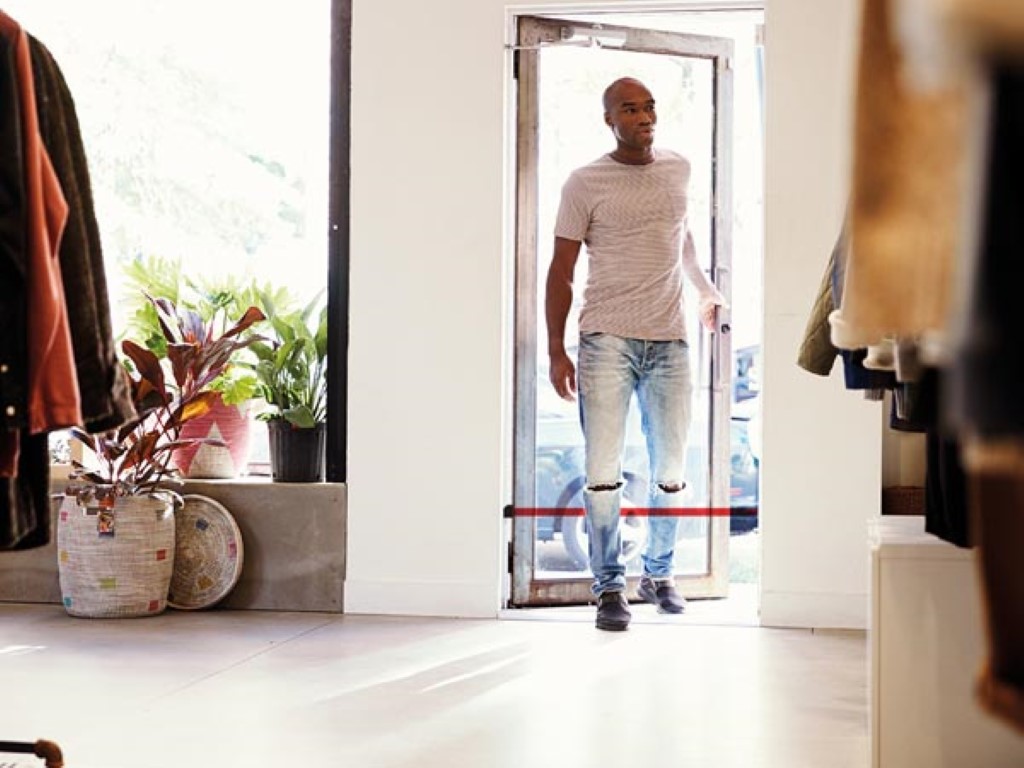

Lichtschranke mit Lautsprecher der per Funkübertragung funktioniert. Ideal für Laden.. Fachmärkte. Einfach zu montierende Reflexionslichtschranke Einsatzmöglichkeiten: Ideal geeignet zur Verwendung als Eingangsüberwachung, Laden, Fachmarkt, Türgong, Hofeinfahrt usw. Gong- oder Sirenenton über Lautsprecher. Klingelzeit und Lautstärke einstellbar.  Wenn eine Person oder ein Objekt den Lichtstrahl unterbricht, macht dieses System darauf aufmerksam. Die Reflektor-Lichtschranke hat eine Reichweite von bis zu 7m also Türbreite und funktioniert zum Lautsprecher hin kabelgebunden, dieses kabel kann problemlos verlängert werden  Diese Reflexionslichtschranke dient der Erfassung von Personen, PKWs oder Objekten z. B. zur Überwachung von Gebäudeeingängen aller Art. Sie arbeitet mit Infrarotlicht bei einem Reflektorabstand bis zu 7m. Bei einer Unterbrechung des Lichtstrahls auf dem Weg vom Sender über den Reflektor bis zum Empfänger ertönt aus dem Lautsprecher ein Signal (2-Ton-Gong oder Sirene). Die Lautstärke der Signale und die Dauer des Sirenensignals sind einstellbar. Über eine bereits integrierte Ausgangsbuchse kann ein optionales Gerät ( 91-786-00272 ) zur Auswertung als Kundenzähler mit 4-stelliger LED-Anzeige angeschlossen werden.  Ideal geeignet zur Verwendung als Türgong und Eingangsüberwachung usw. Gong- oder Sirenenton über Lautsprecher. Alarm- bzw. Gongdauer ( Timer ) und Lautstärke einstellbar.  Einstellbar sind: Alarm-Zeitschaltuhr, Lautstärke, -Dauer und Typ des Sounds sind einstellbar. So können Sie die Lichtschranke nach Wunsch einstellen. Automatisches Alarmsignal oder Ein-Aus  Dauer des Tonsignals für den Alarm 30 s Dauer des Tonsignals für den Signalton +/- 1 s Eingangserkennung durch Status-LED  Typ des Lautsprecherausgangs Aus, Alarm, Melodie Einstellbarer Timer vor der Alarmaktivierung 3-30 s  Technische Daten: Lichtschranken Arbeitsdistanz bis zu 7m Übertragungsfrequenz 433.92 MHz Funkreichweite je nach Umgebungsbedingungen z.B. Betonwand oder Mauerwerk 20-100m Umgebungsdaten Schutzklasse IP44  ( Oudoor oder Indoor verwendbar )  Betriebstemperaturbereich -20...+50°C Abmessungen: Lichtschranke Basisgerät H: 82mm B: 37mm T: 67mm Lautsprecher mit Funkempfänger : B: 74mm H: 83mm T: 32mm Stromversorgung 12Volt DC typish ( Range 9-15V Gleichstrom max. 500mA ) über beil. Steckernetzteil 230Vac 50Hz 12VDC 500mA  Zusatzinformation weitere Ausführungen und nützliches sind wie folgt erhältlich Art-Nr  91-786-00500 = wetterfeste Version für Einsatz an 12V 24V 48V oder 230V Art-Nr  91-786-00270 = Lichtschranke mit Lautsprecher als kabelgebunde Version   Art-Nr  91-786-00275 = Lichtschranke mit Lautsprecher als drahtlose Version =  Lieferbar ab 01-03-2024  Optionales Zubehör ist wie folgt erhältlich ( fals benötigt ) Lieferbar ab 01-03-2024  Art-Nr  91-786-00273 = Kappe für das Katzenauge ( Reflektorauge ) schützt vor Sonnenlicht, damit der Laserstrahl optimal reflektiert wird. Art-Nr  91-786-00272 = Kundenzähler mit 4-stelligem rotem Display = passend zu den IR-Lichtschranke Nr 91-786-00270 und Nr 91-786-00275 Kabelverlängerungen fals benötigt  ( sofort lieferbar )  Art-Nr  42-685-00175 =   2m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00059 =   3m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00169 =   5m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00145 = 10m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse NEU hierzu passend gibt es nun auch ein Wechselprechsystem für Gastro, Küche, Fachmarkt, Service oder Kundenannahme  usw.  Art-Nr 88-799-00115 = Wechselsprechanlage Gegensprechanlage 2-teilig kabelgebunden ( siehe auch unter Rubrik Ähnliche oder einfach Art-Nr unter Suche eingeben )

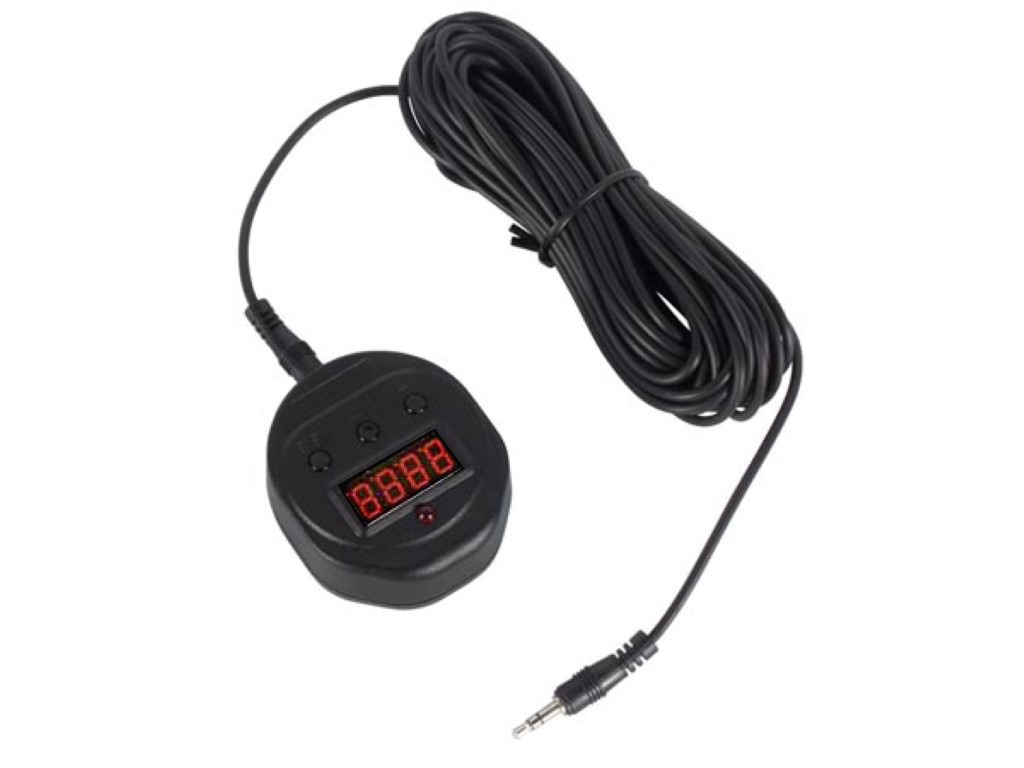

Zubehör Kundenzähler für Lichtschranke 91-786-00270 + 00275  Verwenden Sie diesen Zähler zusammen mit den Lichtschranken 91-786-00270 + 91-786-00275 und erhalten Sie detaillierte Einblicke in Ihre Umgebung! Mit diesem Zähler können Sie die Anzahl von Personen zählen, die den Sensor passieren.  Geeignet für verschiedene Anwendungen, z. B. zum Zählen von Personen an einem Eingang oder in einem Restaurant, Laden usw.  Genaue Messungen: Bei Erkennung von Bewegungen beginnt dieser Zähler die Bewegungsimpulse zu zählen. Echtzeitdaten: Dieser Zähler erfasst die Anzahl der Erkennungen in Echtzeit und ermöglicht einen aktuellen Überblick über die Aktivität Ihres Sensors. Einfache Montage: Der Zähler lässt sich einfach und schnell befestigen. Alle Zubehörteile sind im Lieferumfang enthalten. Optimale Analyse: Dieser Zähler hilft Ihnen, Trends zu erkennen, was zu einer effizienteren Nutzung Ihres Bewegungsmelders führt. Technische Daten: Primärfarben Schwarz / Zusätzliche Farben des Displays Rot Physikalische Eigenschaften Lichtquelle IR-LED / Maximale Ziffernanzeige 9999 Farbige Anzeige Rot Anzahl der digitalen Ziffern = 4 max 9999 Umgebungsdaten Bereich der Umgebungstemperatur -20...+45°C Stromversorgung 12V typisch vom Basisgerät über das beil. Kabel  Eingangsspannung Bereich 9-15VDC Stromverbrauch 48.7 mA / Standby-Stromaufnahme < 25 mA Abmessungen: Tiefe 24mm / Höhe 68mm / Breite 60mm Material ABS-Kunststoff  Lieferung mit Aufsteckhalterung aus Metall und 10m Kabel  Umgebungstemperatur -25°C~45°C Lieferumfang / Inhalt des Sets :  4-stelliger Zähler und ein 10m Stereo-Klinkenkabel zur Verbindung des Lautsprecherausgangs mit den Infrarot-Lichtschranke + Eine Halterung (schwarzes Finish und Befestigungsschrauben mit Handbuch Zusatzinformation passend zu folgenden Lichtschranken :  Art-Nr  91-786-00270 = Lichtschranke mit Lautsprecher als kabelgebunde Version   Art-Nr  91-786-00275 = Lichtschranke mit Lautsprecher als drahtlose Version =  Lieferbar ab 01-03-2024  Kabelverlängerungen fals benötigt   Art-Nr  42-685-00175 =   2m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00059 =   3m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00169 =   5m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse Art-Nr  42-685-00145 = 10m Klinkenkabel Verlängerung 3,5mm Klinke Stecker/Buchse

Wetterschutzkappe für Reflektor, passend für alle Reflex-Lichtschranken mit 84mm Katzenaugen Zubehör Kappe Wetterschutzkappe für Reflektor bzw. Katzenauge wie bei Reflektor-Lichtschranke üblich Dieser Reflektor-Kappe schützt vor Wetter- Schnee und Sonnenlicht, damit das LED- bzw. Laserstrahl optimal reflektiert wird. Einfache Montage: Die Kappe eignet sich sowohl für runde ( 84-92mm ) als auch für quadratische Reflektoren ( 53x63mm ) . Die Installation ist kinderleicht  Abmessungen siehe auch Zeichnung weitere Bilder : Durchmesser Frontseite : 100mm / Rückseite : 85mm / Bauhöhe: 59mm  Für Katzenaugen mit Durchmesser in Rund von : 84mm ( Innenliegend ) / Aufliegend max 92mm oder Rechteckige Katenaugen 53x63mm Lieferung Schutzkappe ohne Reflektor ! ( dieser ist ja bei den Lichtschranken anbei )  Zusatzinformation passend auch zu folgenden Lichtschranken :  Art-Nr  91-786-00580 = 24V...230V Lichtschranke bis 12m Reichweite mit Reflektor Art-Nr  91-786-00500 = 12V...230V Lichtschranke bis 10m Reichweite mit Reflektor Art-Nr  91-786-00270 = Lichtschranke mit Lautsprecher als kabelgebunde Version   Art-Nr  91-786-00275 = Lichtschranke mit Lautsprecher als drahtlose Version
