4 Kamera Umschalter mit Quadprozessor Quadrantenteiler

8-fach Kameraumschalter bzw. Bildteiler bis zu maximal 8 SW oder Color Kameras sind anschliessbar. Natürlich können auch weniger Kameras also 2,3,4,5,6...8 Kameras angeschlossen werden. Das Gerät kann mittels Knopfdruck oder auch mit der beiligenden Fernbedienung bedient werden. Echtzeit Doppel Quad Prozessor mit umfangreichen Möglichkeiten z.B. Einzelbild, Quadbetrieb, Wechsel-Quadbetrieb, Oktobetrieb, PIP Screen Mode, manuelles oder auch automatisches durchschalten der 8 Kameraeingänge, Datum-Uhrzeit, Bildbeschriftung, Bild-Alarmausfall mittels integr. Piepser usw. Bedienung mittels 8 Frontseitiger Tastern oder auch mit der beiliegenden Fernbedienung. Professionelles Tischgerät zum günstigen Preis.  Geeignet für alle Analogen ( CVBS + FBAS ) Color- und oder SW Kameras. Technische Daten: 8 Kanal Quad TV System PAL  Info es müssen nicht alle 8 Eingänge belegt werden geht auch nur 6 Kameras oder weniger usw. Bild kann geachtelt, geteilt, geviertelt oder gedrittelt werden oder Vollbild Mit diesem Gerät ist es möglich bis zu 8 Kameras gleichzeitig auf einem Monitor zu betrachten Eingänge: 8x BNC-Buchsen Eingänge Video In 1.0Vp-p, 75-Ohm Video-Ausgänge für Monitor, Recorder (2x BNC-Buchse) sowie 1x VCR-Input jeweils 1.0Vp-p, 75-Ohm Integriertes On Screen Display für jede Kamera kann Beschriftet werden z.B. TOR1 oder Büro2 usw. mit Datum und Uhrzeit das dann mit aufgezeichnet werden kann High Quality 24-bit Dekoder für Echtzeitdarsstellung Bildsignal only CVBS = Video FBAS Wichtige Zusatzinformation : Dieser Quad-Prozessor kann keine digitale Signale wie AHD-, CVI-, TVI- oder SDI-Signale verarbeiten ) Graustufen (S/W-Betrieb) 8bit 256 Stufen Auflösung 720x576 50Hz (PAL) oder 720x480 60Hz NTSC Farbskala: 24bit (16 Millionen Farbtöne) Synchronisation: Intern/Timebase, alle Kameras Videoausfallerkennung: Ja Netzteil im Lieferumfang enthalten 12Vdc 1A mit Hohlstecker 5,5x2,1mm  Abmessungen B:220mm H:45mm T:200mm Zusatzinformation folgende Kameraschalter sind derzeit noch erhältlich  Mit den folgengen Geräten können sie den Bildschirm vierteln, halbieren oder auch dritteln; oder Bilder duchlaufen lassen. Ideal als Ersatzgerät  für defekte Bildschirme wo das früher integriert war !  Bst Nr 53-680-01600 = 2-Kanal Kameraschalter ( für digitale oder analoge CVBS Signale ) Monitorausgang mit BNC Bst Nr 79-224-02634 = 4-Kanal Kameraschalter ( Quadprozessor für analoge CVBS Signale ) Monitorausgang mit BNC   Bst Nr 79-224-02637 = 4-Kanal Kameraschalter ( Quadprozessor für digitale ( AHD + TVI ) und analoge CVBS Signale ) Monitorausgang mit HDMI + VGA + BNC    Bst Nr 79-224-02610 = 4-Kanal Kameraschalter ( Quadprozessor für analoge CVBS Signale )  Monitorausgang mit BNC   Bst Nr 79-224-02635 = 8-Kanal Kameraschalter  ( Okto-Quadprozessor für analoge CVBS Signale ) Monitorausgang BNC   weitere Alternativen sind da folgende für eine Einzeldarstellung  Bst Nr 64-700-04915 = Bildwandler BNC auf HDMI ( Auflösung einstellbar )   Bst Nr 64-700-04910 = Bildwandler BNC auf VGA oder VGA ( Auflösung einstellbar ) Typische Anwendung dieser Geräte sind Maschienenparks, Industrieanwendungen, Aufzuüge, Schützenvereine, Tankstellen, Fachmärkte usw. Wenn Sie Fragen haben, einfach kurz anrufen wir helfen ihnen gerne !

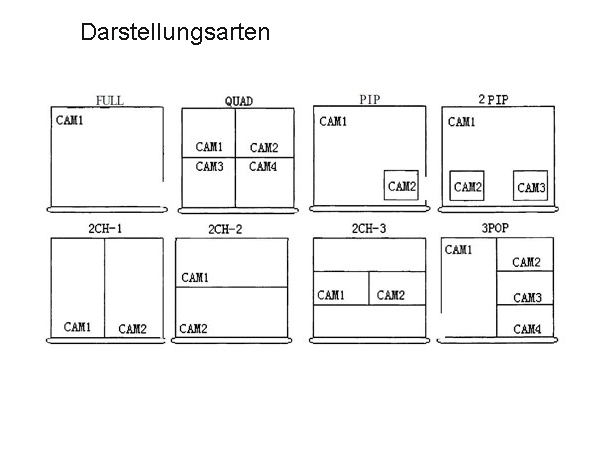

4-fach Kameraumschalter bzw. Quadrantenteiler Bildteiler bis zu maximal 4x BNC-Kameras sind anschliessbar. Natürlich können auch weniger Kameras also 1, 2,3,4 Kameras angeschlossen werden. Das Gerät kann mittels Knopfdruck bedient werden. Echtzeit Quad Prozessor mit umfangreichen Möglichkeiten z.B. Einzelbild, Dualbetrieb, Quadbetrieb, Wechselbetrieb, BIB / PIP Screen Mode, manuelles oder auch automatisches durchschalten der 4 Kameraeingänge, Datum-Uhrzeit, Bildbeschriftung, Bild-Alarmausfall mittels integr. Piepser usw. Bedienung mittels Frontseitiger Tastern. 24/7 tauglicher Quadprozessor  Geeignet für digitalen Signale ( AHD + TVI + CVI ) und auch Analoge-Signale ( CVBS + FBAS + D1 )  Mit diesem Gerät ist es möglich bis zu 4 Kameras gleichzeitig auf einem Monitor zu betrachten.  Das Gerät bietet eine Vielzahl von Einstellungsmöglichkeiten. So können sie den Bildschirm achteln, vierteln, halbieren oder auch zwei Bilder in einem Bild darstellen. 6 Split-Modi (auch 2x senkrecht, waagerecht), Automatische Sequenzen, Zuschneidefunktion usw. Echtzeit Darstellung bis 1920x1080 ( Full HD ) Eingänge: FBAS, AHD, TVI, CVI Ausgänge: FBAS (Monitor und DVR), HDMI, VGA 4 Alarmeingänge, 1 Alarmausgang Zeit / Datum / Titel- bzw. Namen Einblendung ( z.B. Kamera-1, Aufzug, Kam-4 usw.  RS-485-Schnittstelle  Auflösung FullHD Pixel 1920x1080 4x Videoeingänge AHD, CVI, HD-TVI, CVBS = Composite (FBAS) mit 4x Loop BNC Buchsen zum weiterschleifen  Bildschirmausgänge 1x HDMI, 1x VGA, 1x Composite (FBAS) Alarmeingänge 4x Alarmausgänge 1x  24/7 tauglicher Quadprozessor  EIGENSCHAFTEN 4 Kanal Quad-Bildprozessor mit 4 BNC Eingängen  Multi-Format Quad Splitter / Quad Screen Splitter Dieser Bildprozesor kann via Tastatur bedient werden Folgende Anzeigemodi sind möglich: QUAD = 4fach Bild in einen Bild .... 6 Split-Modi (auch 2x senkrecht, waagerecht), Automatische Sequenzen, Zuschneidefunktion usw. Mit diesem Gerät ist es möglich bis zu 4 Kameras gleichzeitig auf einem Monitor zu betrachten oder nun NEU mit Zusatzfunktionen 2-fach Bild in einem Bild(links / rechts)oder OBEN / UNTEN)  Single-Kanal und BiB Modus (Bild in Bild) Verschiedene Split-Modi : 1, 2 V, 2 H, 4, 4 B, 4 R, 3 R, 3 L. Zuschneidefunktion Automatischer Sequenzmodus = AUTOSEQ (Autosequenz / autom. Bilddurchschaltung ) Natürlich kann auch Einzelvollbild durchgeschaltet werden. Die Kanäle können in wechselnder Sequenz wiedergegeben werden, die Intervallzeit ist per Menü einstellbar von 3..100 Sekunden Motion Detection Alarm bei Bildverlust Piepser = Alarm bei Videoverlust Grafisches OSD-Menü ( Einstell und Bedienungsmenü Englisch ) . Videosignal pro Kamera einstellbar ( CVBS / AHD / CVI / TVI ) Videoverlustmeldung, Helligkeit, Kontrast, Schärfe, Farbe pro Kamera einstellbar; autom. Bildumschaltungszeit einstellbar pro Kamera. Anschluesse 4x BNC Kamera Eingang 75-Ohm Bildwiederholrate 25-50 Bilder/Sek 2x BNC Monitor Ausgang CVBS ( PAL 720x576 / NTSC 720x480 ) 1x VGA Monitor Ausgang 1x HDMI Monitor Ausgang DISPLAY SETTING - Anzeigeeinstellungen ( siehe auch weitere Bilder ! )  Verschiedene Ausgangsauflösungen HDMI : 1920 x 1080p 25/30/50/60 Hz, 1920 x 1080p 50/60 Hz, 1280 x 720p 50/60 Hz VGA : 1920 x 1080p 60 Hz, 1280 x 720p 60 Hz, 1024 x 768 60 Hz, 1360 x 768 60 Hz, 1600 x 1200 60 Hz CVBS : NTSC, PAL = Fortmat NTSC / PAL Terminal Block Alarm ( Klermme ) = Input 4 (8P), Alarm output 1 (2P), RS-485 1 (2P),  Kontakte = max 0.3A output 1 (2P) Stromversorgung über beiliegendes Steckernetzteil (230V AC auf 12VDC 1A = 1000mA Hohlstecker ) AbmessungenProzessor 220 x 44 x 190mm Schutzgrad IP20 Indoor Temperatueinsatzbereich: -15...+50°C Wichtige Zusatzinformation : Dieser Quad-Prozessor kann digitale Signale wie AHD-, TVI-, CVI-, oder auch analoge FBAS Signale verarbeiten SDI Signale kann er nicht verarbeiten LIEFERUMFANG 1x 4-Kanal Quad Multiplexer 1x Bedienungsanleitung (englisch/deutsch) 230V Netzteil 12VDC 1A Zusatzinformation folgende Kameraschalter sind derzeit noch erhältlich  Mit den folgengen Geräten können sie den Bildschirm vierteln, halbieren oder auch dritteln; oder Bilder duchlaufen lassen. Ideal als Ersatzgerät  für defekte Bildschirme wo das früher integriert war !  Bst Nr 53-680-01600 = 2-Kanal Kameraschalter ( für digitale oder analoge CVBS Signale ) Monitorausgang mit BNC Bst Nr 79-224-02634 = 4-Kanal Kameraschalter ( Quadprozessor für analoge CVBS Signale ) Monitorausgang mit BNC   Bst Nr 79-224-02638 = 4-Kanal Kameraschalter ( Quadprozessor für digitale ( AHD + TVI ) und analoge CVBS Signale ) Monitorausgang mit HDMI + VGA + BNC    Bst Nr 79-224-02610 = 4-Kanal Kameraschalter ( Quadprozessor für analoge CVBS Signale )  Monitorausgang mit BNC   Bst Nr 79-224-02635 = 8-Kanal Kameraschalter  ( Okto-Quadprozessor für analoge CVBS Signale ) Monitorausgang BNC   weitere Alternativen sind da folgende für eine Einzeldarstellung  Bst Nr 64-700-04915 = Bildwandler BNC auf HDMI ( Auflösung einstellbar )   Bst Nr 64-700-04910 = Bildwandler BNC auf VGA oder VGA ( Auflösung einstellbar ) Typische Anwendung dieser Geräte sind Maschienenparks, Industrieanwendungen, Aufzuüge, Schützenvereine, Tankstellen, Fachmärkte usw. Wenn Sie Fragen haben, einfach kurz anrufen wir helfen ihnen gerne !
